Loriot LI-1.0 [6/28] Корпус 2 излучающая панель 3 электронагреватель трубчатый 4 крышка 5 провод для подключения прибора

3. УСТРОЙСТВО ИНФРАКРАСНОГО ОБОГРЕВАТЕЛЯ

Несущая конструкция состоит из корпуса (оцинкованной и нержавеющей стали), а также

из крышек (оцинкованной или нержавеющей стали) и алюминиевых излучающих панелей.

1. Корпус;

2. Излучающая панель;

3. Электронагреватель трубчатый;

4. Крышка;

5. Провод для подключения прибора.

С обратной стороны излучающих панелей, в профильном пазу, установлены трубчатые

электронагреватели (далее ТЭН). В верхней части корпуса выведены провода для подклю-

чения прибора к сети питания.

Принцип действия обогревателя состоит в следующем: при замыкании контактов вы-

ключателя ток нагревает ТЭН, отчего нагреваются излучающие панели и испускают

направленное инфракрасное излучение, нагревающее поверхности предметов. При этом

температура на поверхности предметов будет различной в зависимости от их способно-

стей (цвет, материал, формы и площади поверхности), угла падения инфракрасных лучей,

формы и площади поверхности.

4. ТЕХНИЧЕСКИЕ ДАННЫЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр/Модель LI-0.8 LI-1.0 LI-1.5 LI-2.0

Номинальная мощность потребления, кВт 0,8 1,0 1,3 2,0

Напряжение питания, В~ 50 Гц 230 230 230 230

Номинальный ток, А 3,5 4,4 5,7 8,7

Степень защиты оболочки IP 20 IP 20 IP 20 IP 20

Класс электрозащиты I класс I класс I класс I класс

Размеры прибора (ГхВхШ), мм 1125х40х135 1364х40х135 1634х40х135 1364х40х263

Размеры упаковки (ГхВхШ), мм 1150х53х150 1390х53х150 1650х50х155 1390х50х275

Вес нетто, кг 3,0 3,4 4,4 7,0

Вес брутто, кг 3,4 3,8 4,8 7,5

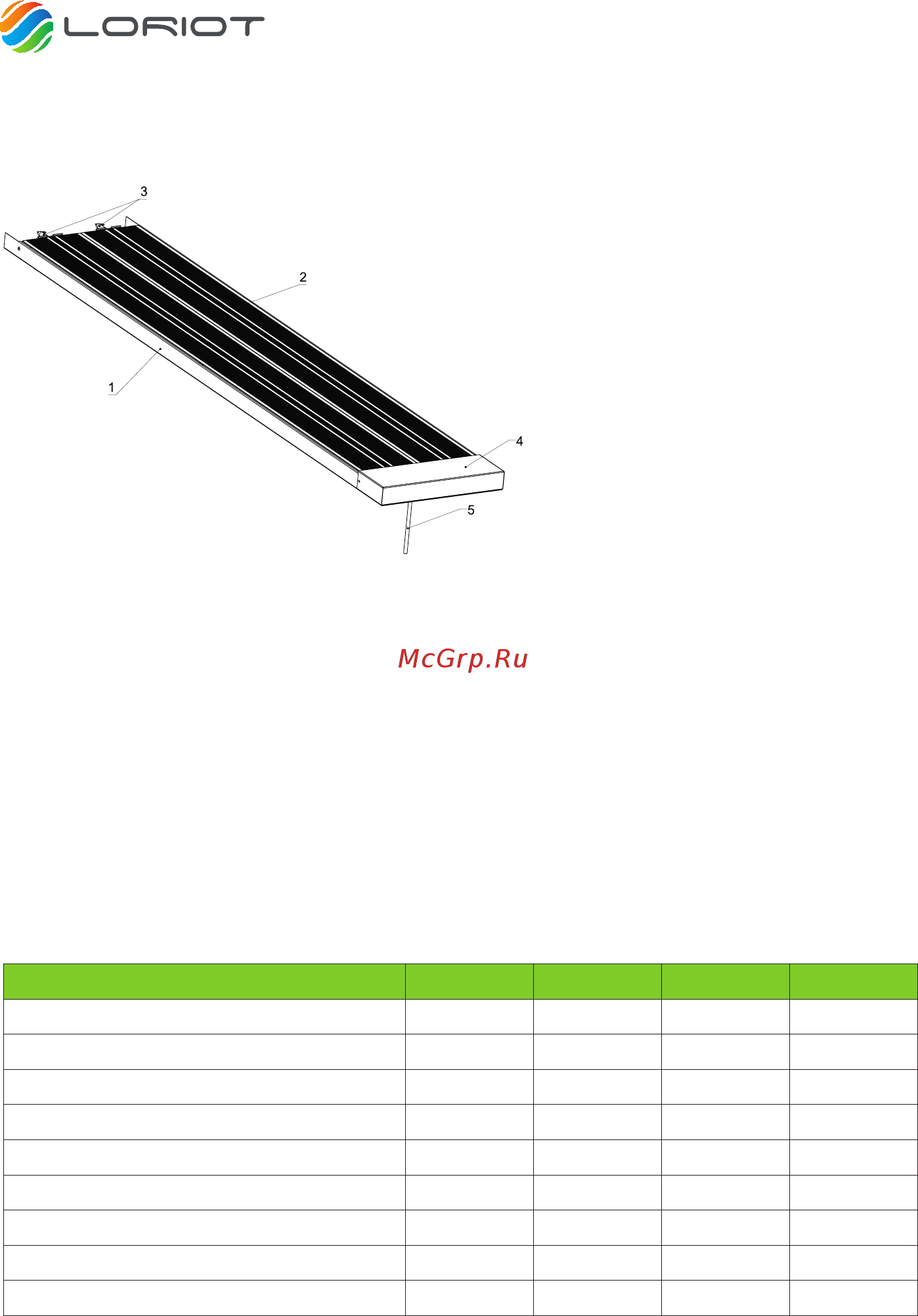

Рис. 1
