DDE 910-294 V 380 II Эльф-2 [11/18] Знайте ваш инструмент

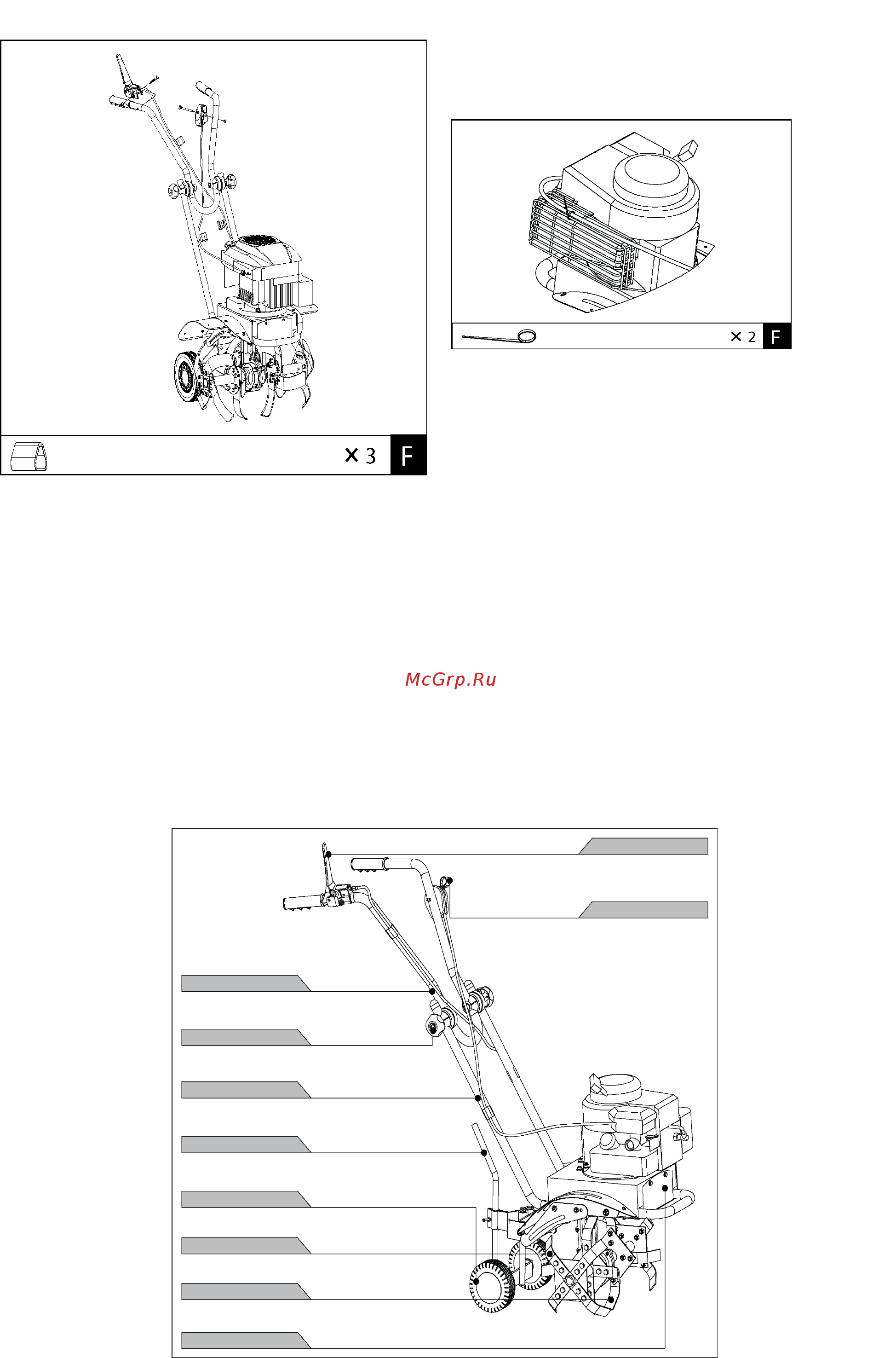

4.Используйте две кабельные клипсы (рис. F) для закрепления кабеля рычага дросселя на нижней

рукоятке. Приложите кабель управления

сцеплением к верхней рукоятке другой клипсой.

Убедитесь, что кабели были проложены как следует.

5.Закрепите кабель рычага дросселя на решетке

двигателя специальными крепежами. Это поможет

избежать попадания кабеля в двигатель при работе

с культиватором. Храните другие крепежи, как

запасные.

Сошник.

Вставьте сошник через отверстия в сцепке и закрепите его шплинтом ф3 через отверстия в сцепке,

пропустив его через нужные отверстия в сошнике.

Масло двигателя.

Внимание!

Двигатель транспортируется с завода без масла. Вы должны добавить в двигатель масло перед

началом работы.

Знайте ваш инструмент.

Характеристики и функции управления.

Рычаг привода

(сцепления) ножей

Рычаг управления

дросселем

Верхняя рукоятка.

Барашки

регулировка

рукояток).

Нижняя рукоятка.

Сошник.

Колесо.

Внешнее лезвие.

Внутреннее

лезвие.

Ременная защита
