инструкция по эксплуатации станка JET мод.BD-8
4
ХАРАКТЕРИСТИКИ

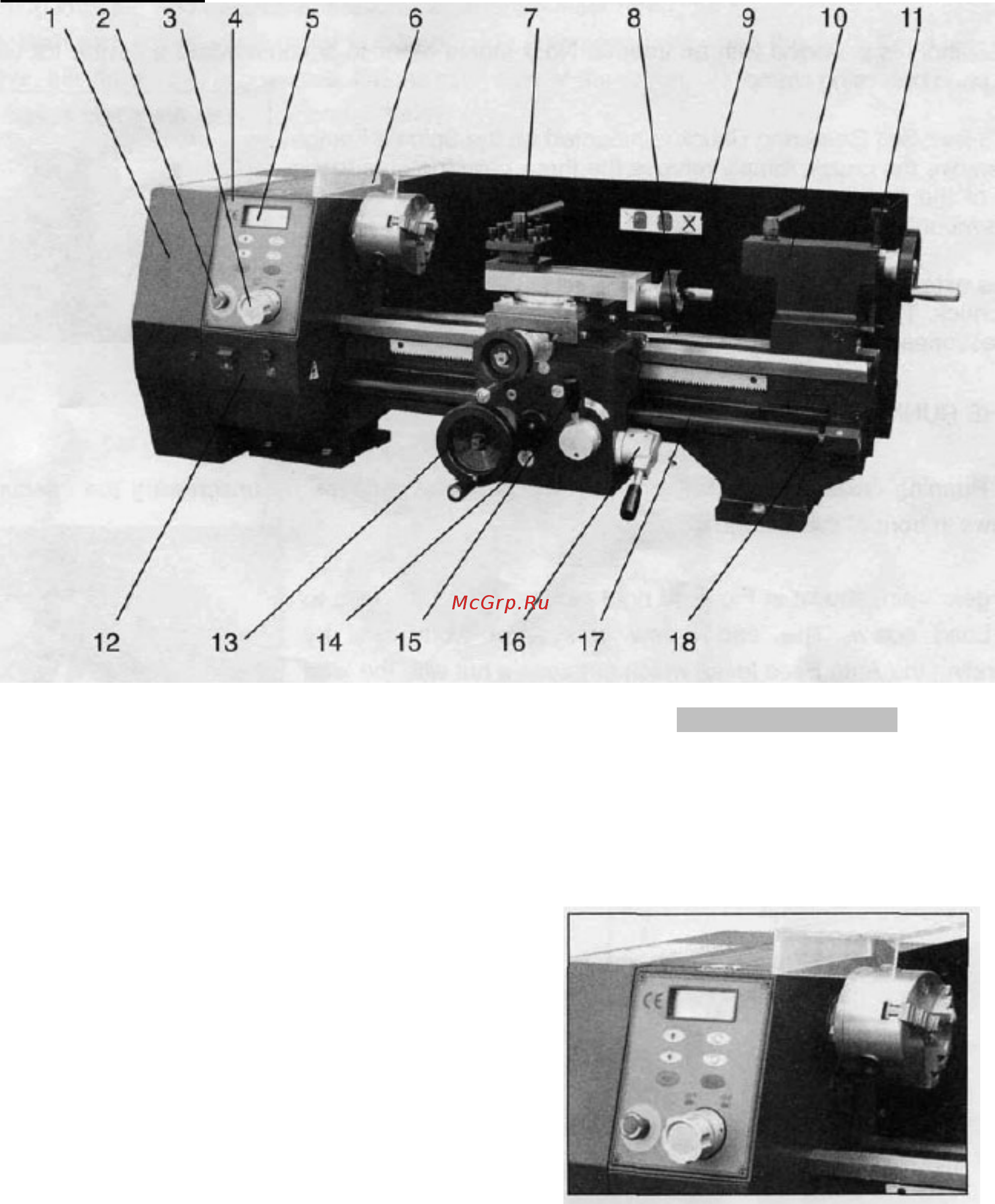

Условные обозначения
1. Защитный кожух
2. Выключатель экстренной остановки
3. Переключатель подачи
4. Сенсорная панель
5. Дисплей частоты вращения шпинделя
6. Защита патрона с отключением питания
7. Резцедержатель.
8. Направляющие станины.
9. Задняя стенка
10. Задняя бабка
11. Рукоятка быстрой фиксации бабки
12. Кожух корпуса шпинделя.
13. Маховик продольного перемещения
14. Фартук суппорта
15. Рукоятка резьбонарезания
16. Рукоятка
выбора автоподачи
17. Кожух для винта пода
чи.
18. Винт подачи.
Описание:
(1) Безщёточный электродвигатель;
(2) Сенсорная панель управления;
(3) Плавная регулировка частоты
вращения
(4) Быстрая фиксация задней бабки;
(5) Продольная и поперечная автоподача.
1. ПЕРЕДНЯЯ БАБКА
Бесщёточный мотор обеспечивает прямой
привод шпинделя через внутренний зубчатый
ремень. Скорость шпинделя является
переменной и регулируется через сенсорный
дисплей, расположенный на главной
контрольной панели.
Шпиндель имеет конус Морзе № 3.
Рис.1
Самоцентрирующийся патрон с тремя
кулачками установлен на фланце шпинделя
(Рис.1). Чтобы снять патрон, просто снимите
три зажимные гайки сзади фланца, чтобы он
мог быть свободно снят вместе с тремя
установочными штифтами.
