инструкция по эксплуатации станка JET мод.BD-8

В комплекте имеется три запасных кулачка,

что увеличивает производительность

патрона. Их использование и методы сборки

описаны в "Аксессуарах".

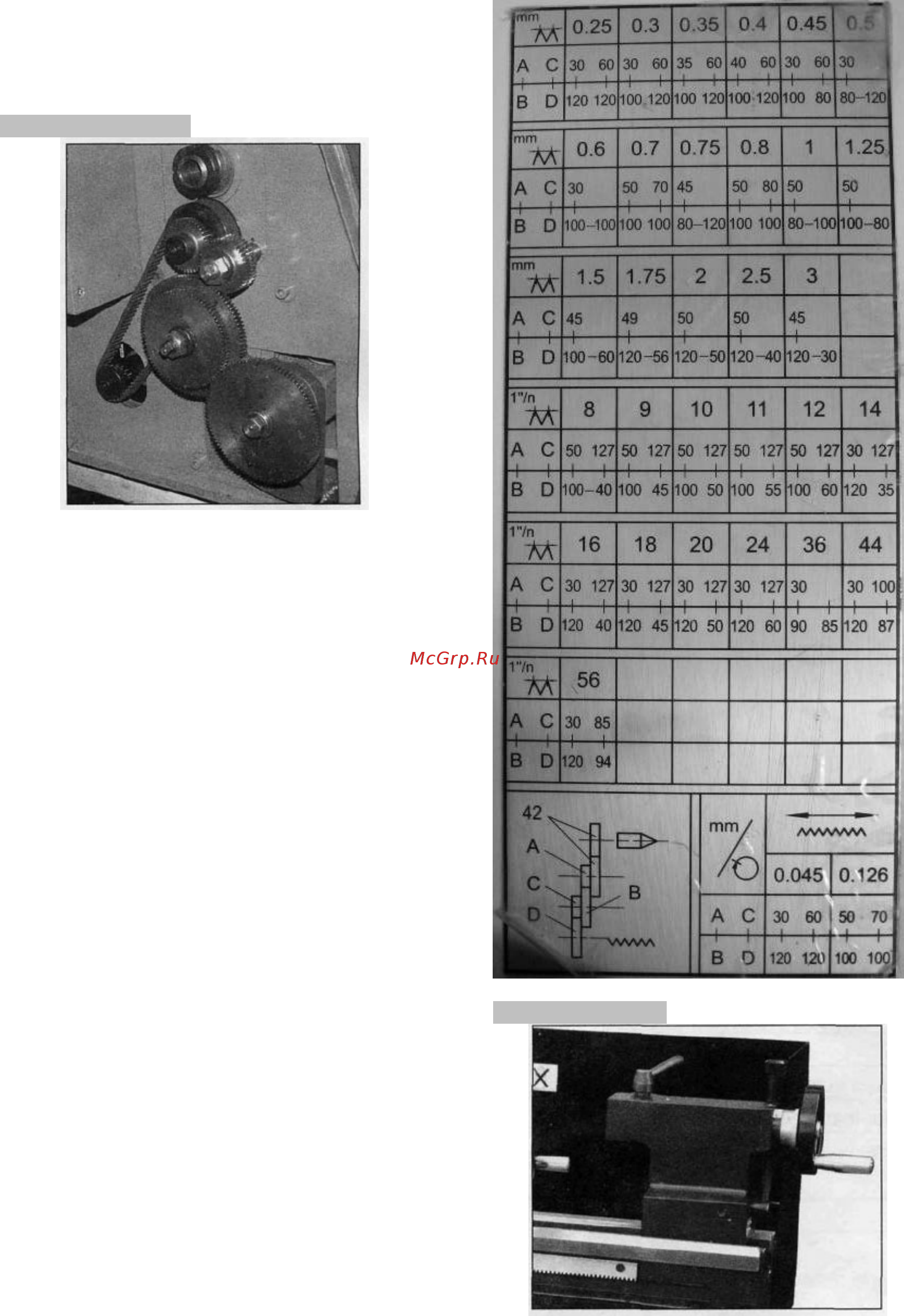

2. КОРОБКА ПОДАЧ

Рис.2

Передаточные механизм защищен кожухом,

который снимается путем откручивания

крепежных шестигранных винтов в передней

части кожуха передаточного механизма.

Зубчатый механизм, показанный на Рис.2,

передает усилие на винт подачи. Винт

действует, как червяк, и при помощи рычага

управления автоматической подачей,

который связывает гайку с винтом, усилие

передается на каретку/суппорт и

соответственно на резец. Таким образом,

обеспечива

ется принудительная подача для

нарезки резьбы и общих токарных работ.

Скорость вращения винта и, таким образом,

уровень подачи резца определяется

конфигурацией шестерней. Более подробно

это объясняется в специализированной

литературе.

3. ЗАДНЯЯ БАБКА
