ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Корпус крана (1) выполнен из горячепрессованной латуни CW617N с
гальванопокрытием из никеля. Латунная уплотнительная втулка (2) имеет
шестигранное отверстие , с помощью которого она монтируется в корпус,
обеспечивая герметичное примыкание тефлоновых седельных колец (4) к
латунному хромированному шару (3). Латунный шток CW614N (5 ) вставлен
изнутри корпуса и уплотнен с помощью кольца из EPDM (6). К штоку с
помощью винта (8) из оцинкованной стали крепится нейлоновая ручка в виде
флажка. Управление краном производится поворотом ручки на 90 градусов.

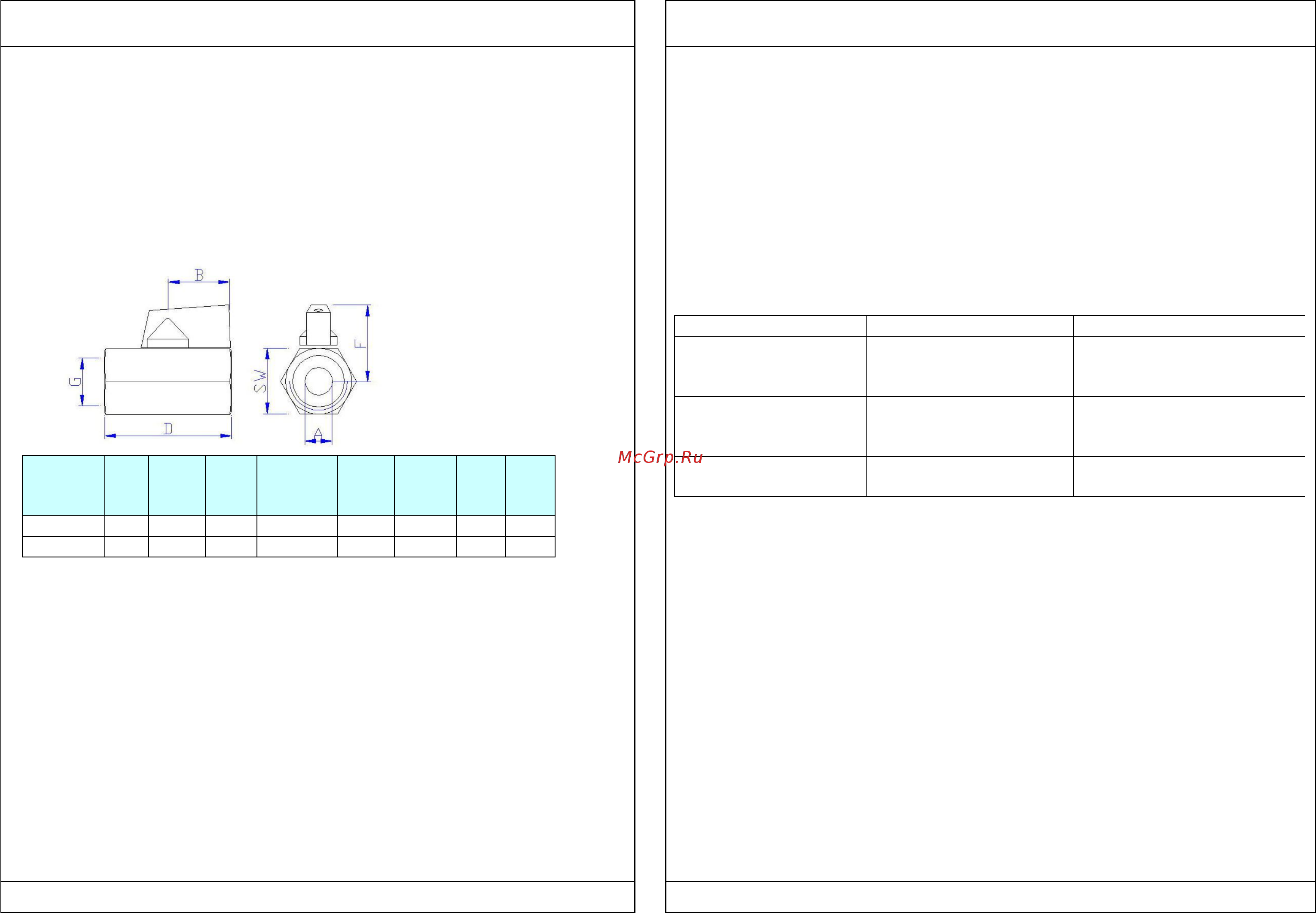

5.Габаритные размеры
Марка
G
А,м
м
B,м
м
Длина
резьбы,
мм
D,мм
SW,м
м
м
Вес
,г
VT.330
½”
10
22
10,5
47
25
29
112
VT.331
½”
10
22
10,5
47
25
29
103
6. Указания по монтажу
6.1.Кран может устанавливаться в любом монтажном положении.
6.2.В соответствии с ГОСТ 12.2.063п.3.10, кран не должен испытывать
нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,
вибрация, несоосность патрубков, неравномерность затяжки крепежа). При
необходимости должны быть предусмотрены опоры или компенсаторы,
снижающие нагрузку на арматуру от трубопровода.
6.3. Несоосность соединяемых трубопроводов не должна превышать 3мм при
длине до 1м плюс 1мм на каждый последующий метр (СНиП 3.05.01 п. 2.8.).
6.4. Муфтовые соединения должны выполнять с использованием в качестве
уплотнительных материалов ФУМ (фторопластовый уплотнительный
материал) или льняной пряди.
7.Указания по эксплуатации и техническому обслуживанию
7.1.Изделия должны эксплуатироваться при давлении и температуре,
изложенных в таблице технических характеристик.
7.2. Не допускается эксплуатировать кран с ослабленной гайкой крепления
рукоятки, так как это может привести к поломке шейки штока.
8.Условия хранения и транспортировки
8.1. Изделия должны храниться в упаковке предприятия –изготовителя по
условиям хранения 3 по ГОСТ 15150.
8.2. Транспортировка изделий должна осуществлять в соответствии с
условиями 5 по ГОСТ 15150.
9.Возможные неисправности и способы их устранения
10. Гарантийные обязательства
10.1.Изготовитель гарантирует соответствие изделий требованиям
безопасности, при условии соблюдения потребителем правил использования,
транспортировки, хранения, монтажа и эксплуатации.
10.2.Гарантия распространяется на все дефекты, возникшие по вине завода -
изготовителя.
10.3.Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания,
эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузо-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам
изделия;
- наличия повреждений, вызванных пожаром, стихией, форс -
мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия следов постороннего вмешательства в конструкцию изделия.
10.4.Изготовитель оставляет за собой право вносить в конструкцию изделия
изменения, не влияющие на заявленные технические характеристики.
Неисправность Причина Способ устранения
Течь из
-
под муфтового
соединения
Некачественная
герметизация соединения
Разобрать соединение,
заменить старый
уплотнитель
Кран пропускает воду
Ослабление затяжки
уплотнительной муфты
Демонтировать кран.
Подтянуть муфту.
Установить кран на место.
Течь из
-
под ручки
Износ сальникового
уплотнителя
Замена крана
