17
1.20. Секционные радиаторы GLOBAL предназначены для применения в
системах отопления как с искусственной, так и с естественной циркуляцией.
Для повышения эксплуатационной надёжности алюминиевые радиаторы
GLOBAL рекомендуется, как указывалось, использовать в системах отопления с
независимым подсоединением к системам теплоснабжения, оборудованных
закрытыми расширительными сосудами и качественными насосами, обеспечи-
вающими стабильную работу системы отопления без ухудшения качества тепло-
носителя.
Помимо использования в системе отопления тра-
диционных воздухосборников необходимо оснащать каж-
дый радиатор воздухогазоотводчиком (рис.1.13). Реко-
мендуется применять клапан безопасности «Absolut», со-
вмещенный с воздухоотводчиком.
1.21. Радиаторы в отапливаемом помещении уста-
навливаются, как правило, под окном на стене или на
стойках у стены (окна). Длина радиатора по возможности
должна составлять не менее 75% длины светового проёма.
Радиаторы устанавливаются в один ряд по высоте и глубине.
1.22. На рис. 1.14 представлены наиболее распространённые в отечествен-
ной практике схемы систем отопления, в которых используются секционные ра-
диаторы.
а) б) в) г)

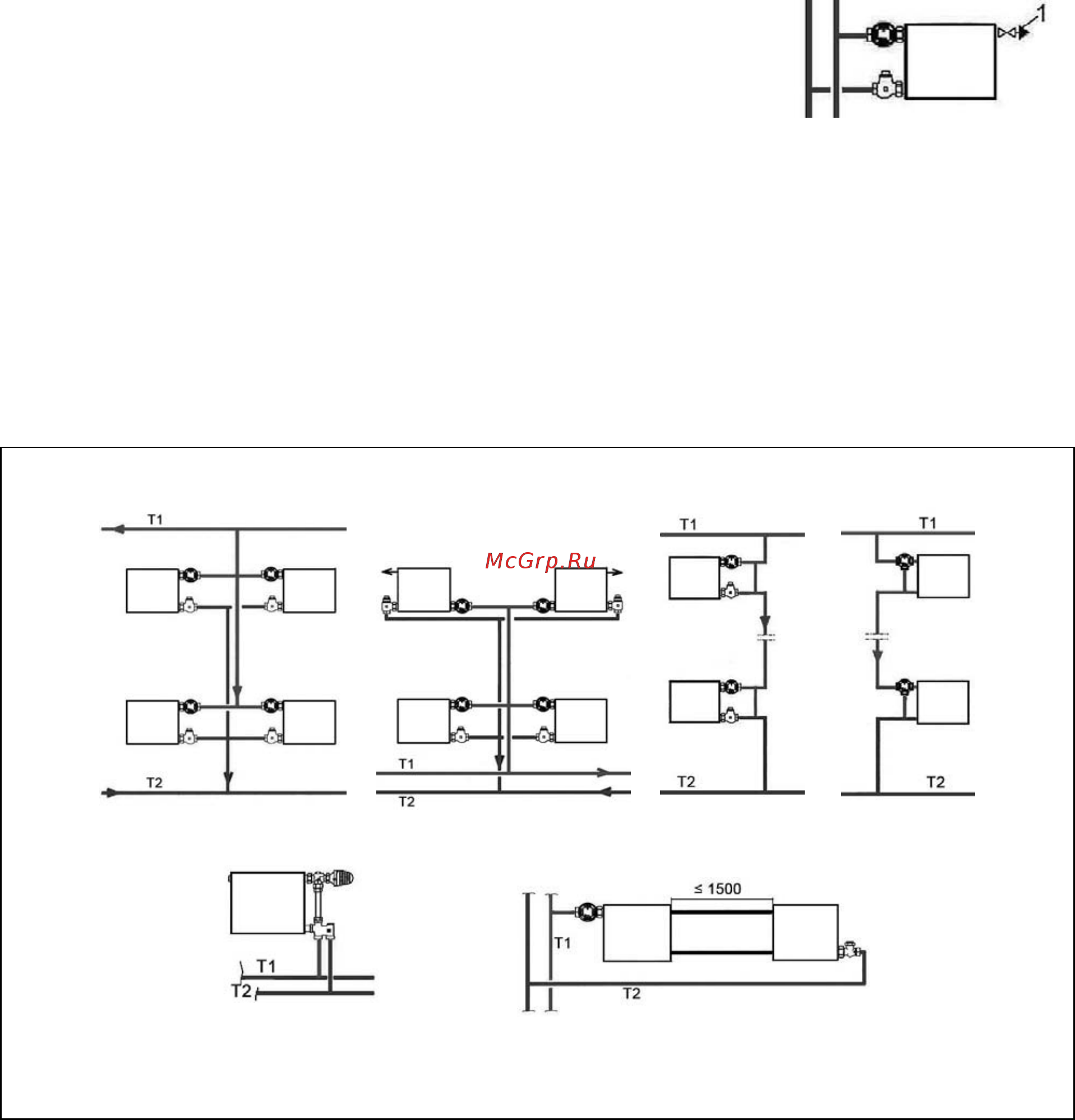

Рис. 1.14. Схемы систем водяного отопления с алюминиевыми и биметаллическими
секционными радиаторами GLOBAL
1.23. Регулирование теплового потока радиаторов в системах отопления
осуществляется с помощью индивидуальных регуляторов (ручного или автомати-
ческого действия), устанавливаемых на подводках к приборам.
Согласно СНиП [8] отопительные приборы в жилых помещениях должны,
как правило, оснащаться термостатами, т.е. при соответствующем обосновании
Рис. 1.13. Установка
воздухоотводчика (1)
на радиаторе
е)
д)
