Приложение 2

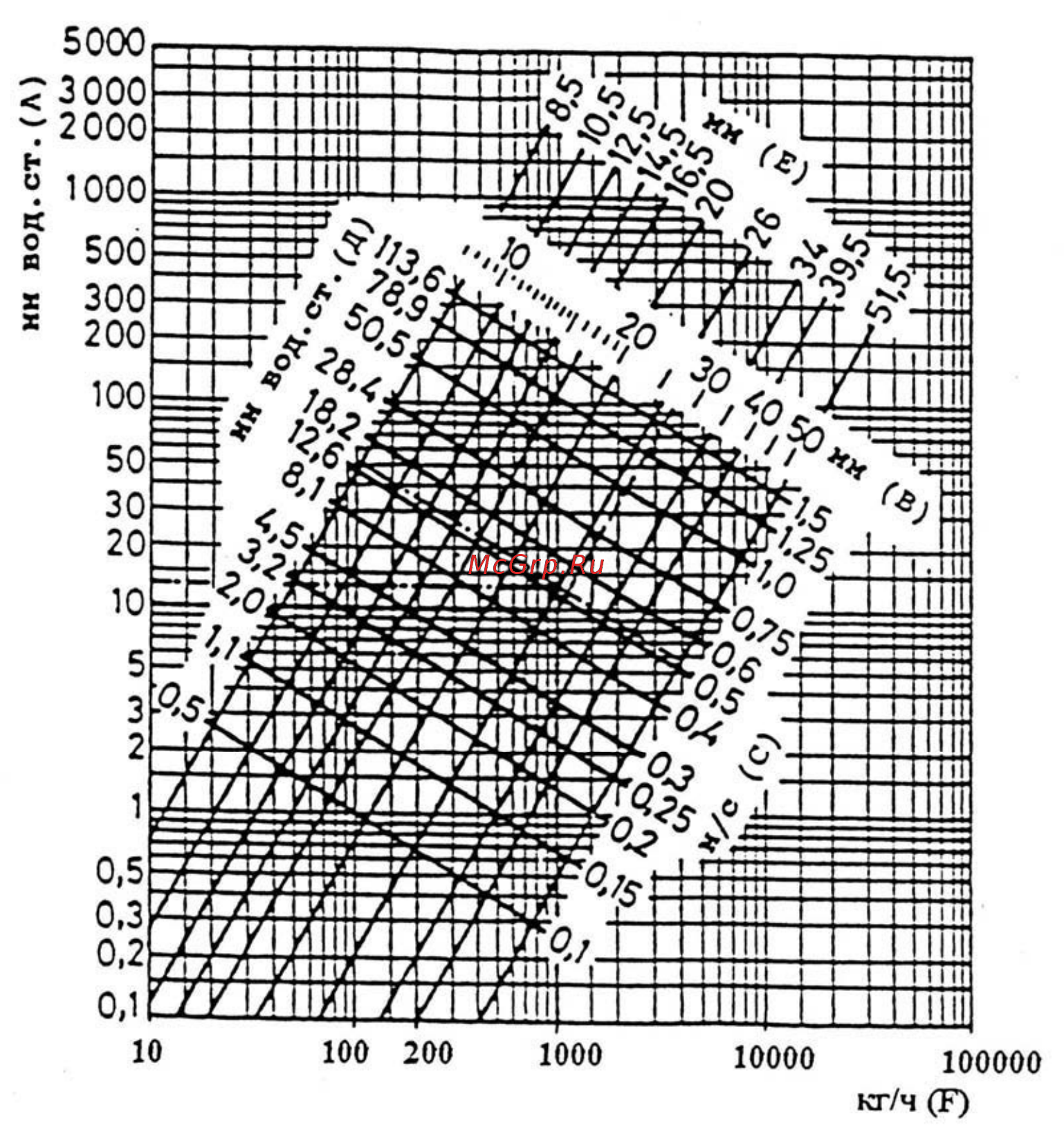

Номограмма для определения потери давления
в медных трубах в зависимости от расхода воды
при её температуре 40
о
С
А – потери давления на трение в медных трубах 1 м при температуре
теплоносителя 40
о
С, мм вод. ст.;
В – внутренние диаметры медных труб, мм;
С – скорость воды в трубах, м/с;
Д – потеря давления на местные сопротивления при коэффициенте со-
противления ζ=1 и соответствующем внутреннем диаметре подводящей
медной трубы, мм вод. ст.;
Е – внутренние диаметры медных труб, характерные для западноевро-
пейского рынка, мм;
F- расход воды через трубу, кг/ч.
При средней температуре воды 80
о
С на значения потери давления,
найденные по настоящей номограмме, вводить поправочный множитель
0,88; при средней температуре 10
о
С – поправочный множитель 1,25.
