23
рис. 2.1 линия «максимального подъёма» штока терморегулятора при режиме на-
стройки на 2К показывает существенно большее значение перепада давления,
чем линия, характеризующая «максимальное открытие» терморегулятора.
На рис. 2.3 и 2.5 наклонные линии характеризуют гидравлические характе-
ристики терморегуляторов для однотрубных систем отопления при настройке на
режимы 1К, 2К или ЗК, а также при полностью открытом клапане.
На рис. 2.4 указаны зоны настройки терморегуляторов фирмы «Heimeier»
на 1К или 2К при условном диаметре подводок 10, 15 и 20 мм.
Отметим, что гидравлические характеристики терморегуляторов «HERZ-TS-
E» как прямых, так и угловых при установке на подводках условным диаметром
15, 20 и 25 мм практически совпадают.
Представленные на рис. 2.2 (б) наклонные линии характеризуют гидравли-
ческие характеристики терморегуляторов для однотрубных систем отопления
RTD-G фирмы «Данфосс» при установке на подводках в режиме настройки на 2К
(2°С). Заметим, что, как правило, терморегуляторы условным диаметром 25 мм на
подводках к секционным радиаторам применяются редко.

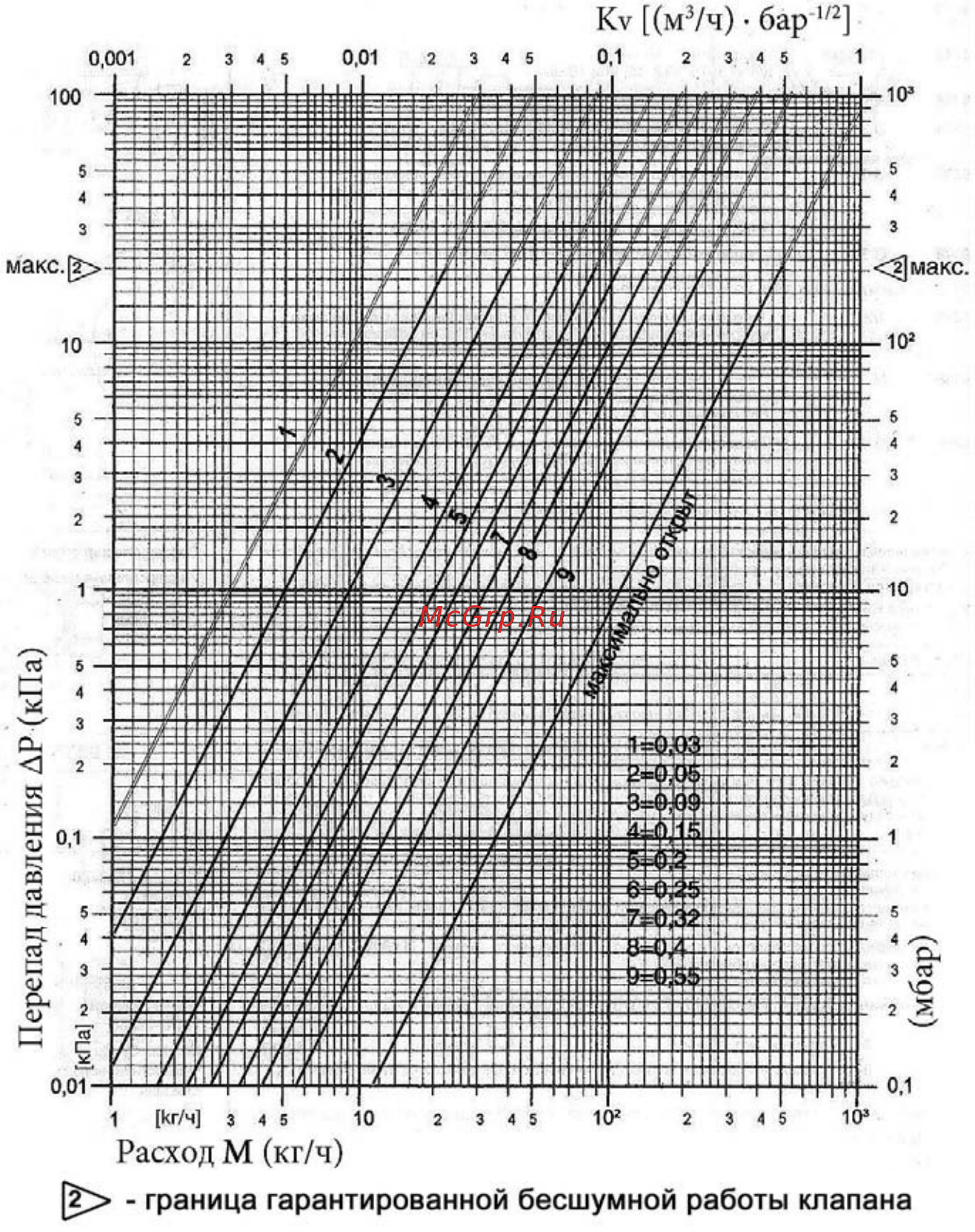

Рис. 2.1. Гидравлические характеристики терморегуляторов «HERZ-ТS-90-V»
с присоединительными размерами 3/8" и 1/2" с настройкой на режим 2К (2
о
С)
и при полном открытии клапана (при снятом термостатическом элементе)
