26

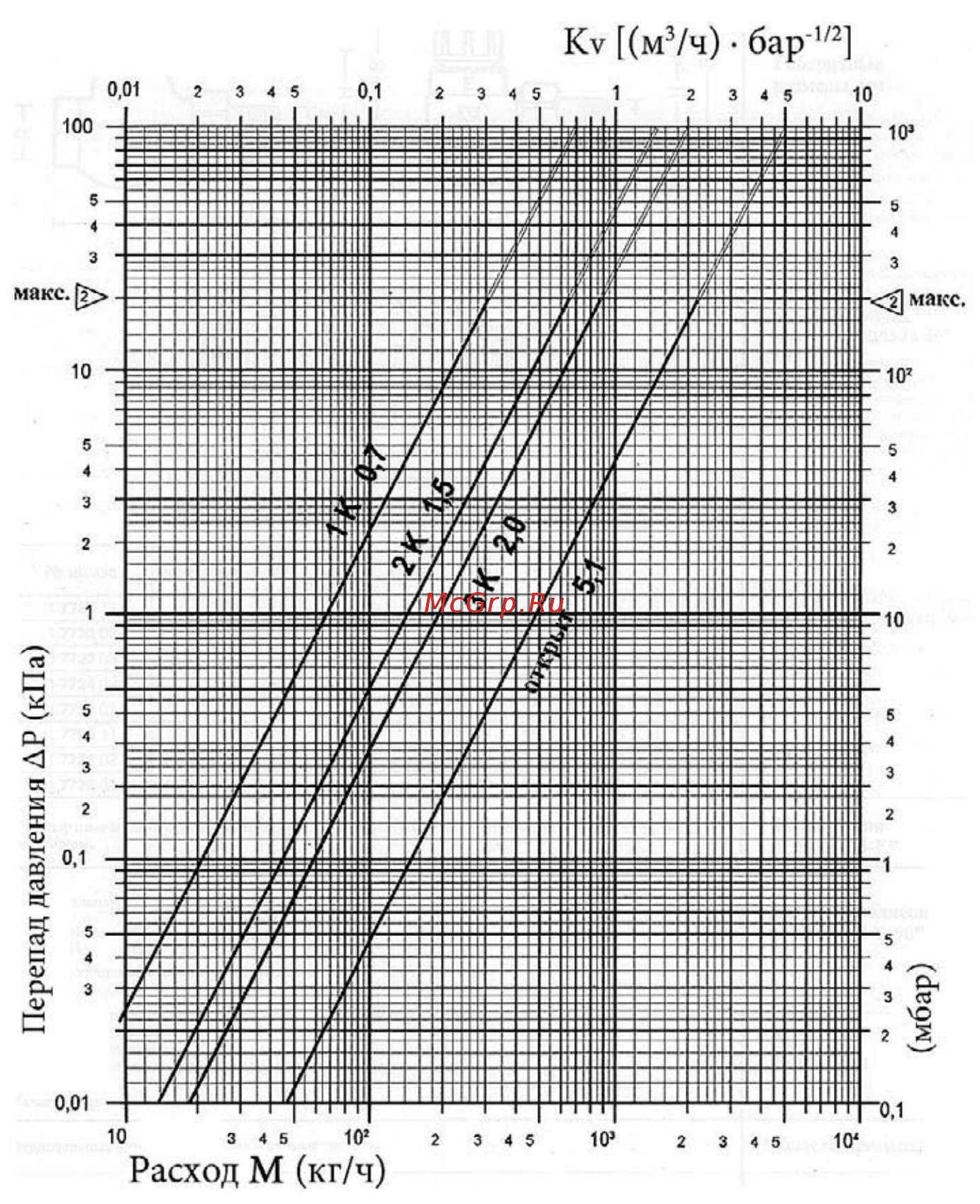

Рис. 2.5. Гидравлические характеристики терморегуляторов
«HERZ-TS-Е» при различных режимах настройки
В однотрубных системах отопления с радиаторами GLOBAL целесообразно
применять трёхходовые терморегуляторы, обеспечивающие удобные подключе-
ние к прибору и монтаж замыкающего участка. Среди них интересны трёхходовые
терморегуляторы фирм «HERZ Аrmaturen», «Оventrop» и др., у которых оси тер-
мостатических элементов перпендикулярны плоскости стены. Отметим, что гид-
равлические характеристики радиаторных узлов с трёхходовыми терморегулято-
рами определяют перепад давлений меж
д
у подводящим и обратным патрубками
у замыкающего участка, зависят от настройки на коэффициент затекания, расхо-
да теплоносителя в стояке и от гидравлических характеристик отопительных при-
боров.
Использование трёхходовых терморегуляторов в однотрубных системах
отопления обеспечивает более высокие значения коэффициента затекания, чем
при использовании терморегуляторов пониженного сопротивления, монтируемых
на подводках к приборам.
На рис. 2.1 и 2.5 на перес
еч
ении кривых, характеризующих зависимость
