39
- соединить радиатор с подводящими теплопроводами системы отопления,
оборудованными на подводке краном, клапаном или термостатом;
- при необходимости (для алюминиевых радиаторов обязательно)
установить воздухоотводчик в верхнюю пробку с противоположной от подводки
стороны;
- после окончания монтажа следует снять остатки упаковочных картона и
плёнки.
5.6. При напольной установке радиатора стойки предварительно жёстко
крепят к полу, а зат
е
м на них устанавливают радиатор и подключают его к
подводящим теплопроводам непосредственно или через запорно-регулирующую
арматуру.
5.7. При монтаже настенных и напольных радиаторов следует избегать
случаев их неправильной установки:
- слишком низкого размещения, т.к. при зазоре между полом и низом
радиатора, меньшем 100 мм, уменьшается эффективность теплообмена и
затрудняется уборка под радиатором;
- установки радиатора вплотную к стене или с зазором, меньшим 25 мм,
ухудшающ
ей теплоотдачу прибора
и вызывающей пылевые следы над прибором;
- слишком высокой установки, т. к. при зазоре между полом и низом
радиатора, большем 150 мм, увеличивается градиент температур воздуха по
высоте помещения, особенно в нижней его части;
- слишко
м малого зазора между
верхом радиатора и низом подоконника
(менее 85 % глубины радиатора в установке), т. к. при этом уменьшается
тепловой поток радиатора;
- невертикального положения секций, т. к. это
ухудшает теплотехнику и внешний вид радиатора;
- установки перед радиатором декоративных
экранов или закрытия его шторами, т. к. это также
приводит к ухуд
шению
теплоотдачи и гигиенических
характеристик прибора и искажает работу терморегуля-
тора с автономным датчиком.

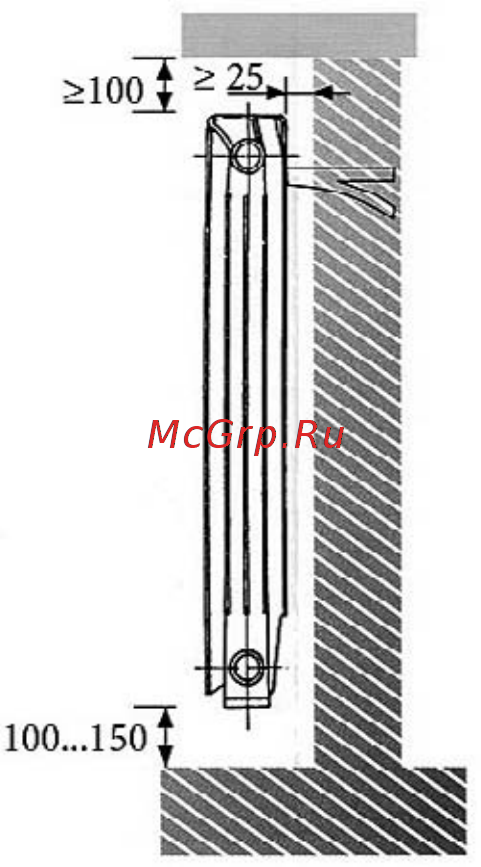

В качестве примера на рис. 5.1 приведена
рекомендуемая схема установки биметаллического радиа-
тора STYLE на стене под подоконником.
При оснащении радиаторов автоматическими
терморегуляторами не допускается размещать
автономные термостатические элементы на расстоянии
менее 150 мм от проёма балконной двери и менее 200 мм
от низа подоконника. В этих случаях следует
использовать терморегуляторы с выносным датчиком.
5.8. При монтаже запрещается устанавливат
ь
радиаторы тыльной стороной вперёд. Следует учитывать,
что такая установка при наличии
подоконника приводит к снижению теплоотдачи
радиатора в среднем на 5%. Если подоконник отсутствует и зазор между радиа-
тором и стеной не менее 25 мм, теплоотдача пра
к
тически не снижается, но воз-
можно появление следов пыли на стене над радиатором.
5.9. Категорически запрещается дополнительная окраска радиатора «ме-
таллическими» красками (например, «серебрянкой») и воздуховыпускного отвер-
стия воздухоотводчика.
5.10. В процессе эксплуатации следует производить очистку радиатора в
начале отопительного сезона и 1-2 раза в течение отопительного периода. Для
чистки радиатора и термостатического элемента следует п
о
льзоваться только
Рис. 5.1
