Zanussi ZK 26/11 R [5/15] Установка панелей
![Zanussi ZK 26/11 R [5/15] Установка панелей](/views2/1039584/page5/bg5.png)
Если вы хотите изменить направление открывания
дверей, поступайте следующим образом:
1. Снимите прижатый к корпусу прибора плинтус
(на некоторых моделях).
2. Снимите нижнюю петлю, следя за тем, чтобы
нижняя дверца не упала.
3. Снимите нижнюю дверцу с центральной петли.
4. Снимите центральную петлю, следя за тем,
чтобы верхняя дверца не упала. Не потеряйте
пластиковую шайбу.
5. Снимите верхнюю дверцу с верхней петли. Не
потеряйте пластиковую шайбу.
6. Отвинтите пластиковые заглушки на
противоположной стороне от центральной
петли и вставьте их в отверстия в том месте, где
прежде находилась центральная петля.
7. Отвинтите ось верхней петли и ввинтите ее на
противоположную сторону. Убедитесь в том, что
ось входит в металлическую блокировочную
шайбу.
8. Установите верхнюю дверь.
Для установки остальных частей соблюдайте
обратную последовательность.
По окончании работ убедитесь в том, что уплот-
нительная резина плотно прилегает к корпусу
по всему периметру дверей и при закрывании
двери холодильной камеры лампа внутреннего
освещения гаснет.
Установка панелей
Если ваш прибор укомплектован металлическими
планками для панелей и вы хотите установить
панели, поступайте следующим образом:
1. Снимите одну из боковых планок.
2. Ослабьте винты оставшихся планок.
3. Задвиньте панель с той стороны, где вы сняли
планку, и продвиньте ее до упора.
4. Установите на место боковую планку.
5. Завинтите винты.
Примечание: панель должна быть на 2 мм короче
двери. Максимальная толщина панели - 4 мм.
5
Изменение направления открывания дверей
и установка панелей

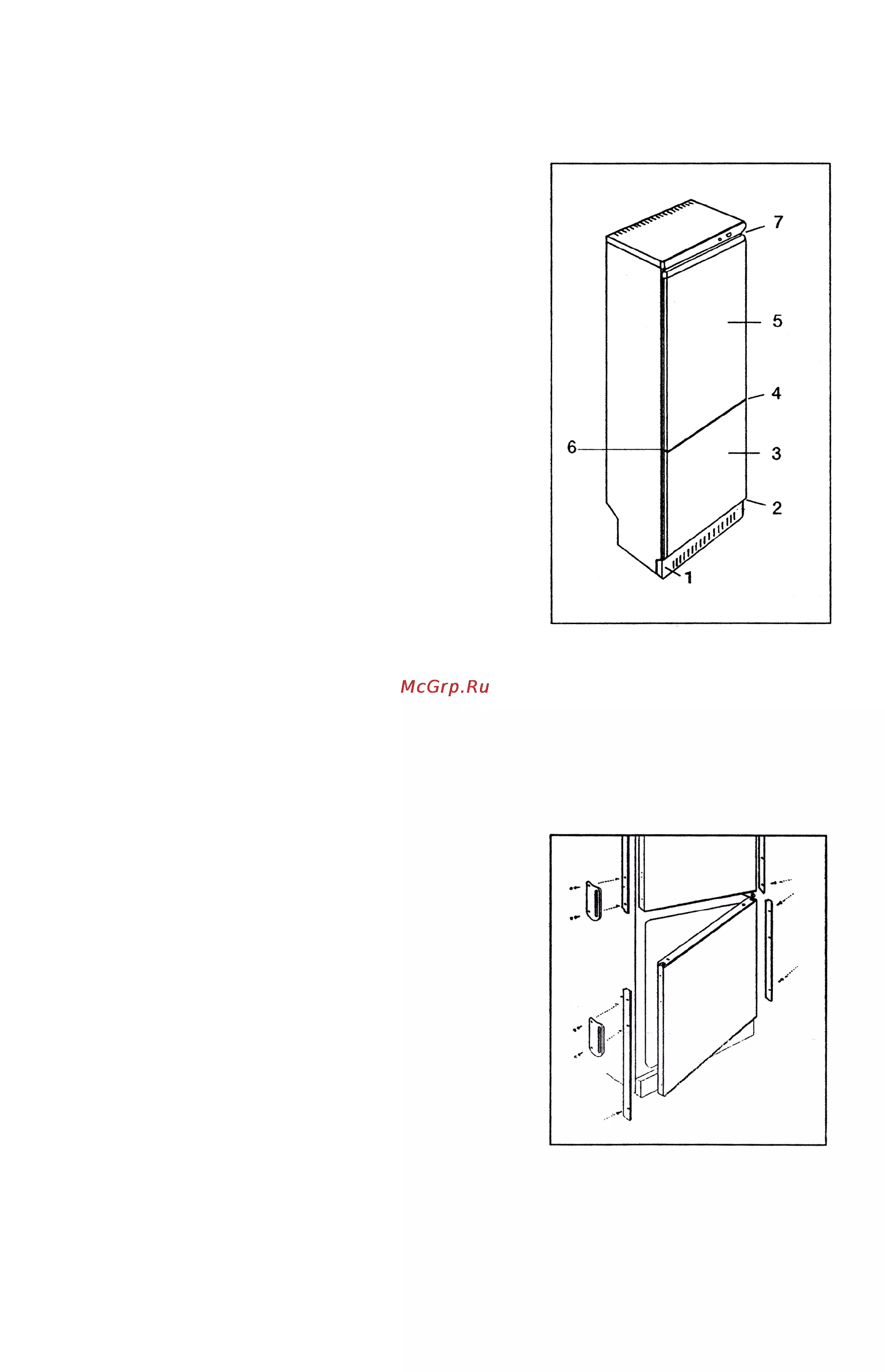

Рис. 6
Рис. 7
