![Национальный комфорт ПНК-220-440/0.5-2 [6/36] Конструкция нагревательной пленки](/img/pdf.png)
Национальный комфорт ПНК-220-440/0.5-2 [6/36] Конструкция нагревательной пленки
![Национальный комфорт ПНК-220-660/0.5-3 [6/36] Конструкция нагревательной пленки](/views2/1393571/page6/bg6.png)
6
4. КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ
Полоса нагревательной пленки состоит из нагревательных ячеек (ша-
гов), конструкция которых идентична и показана на рисунке 2.

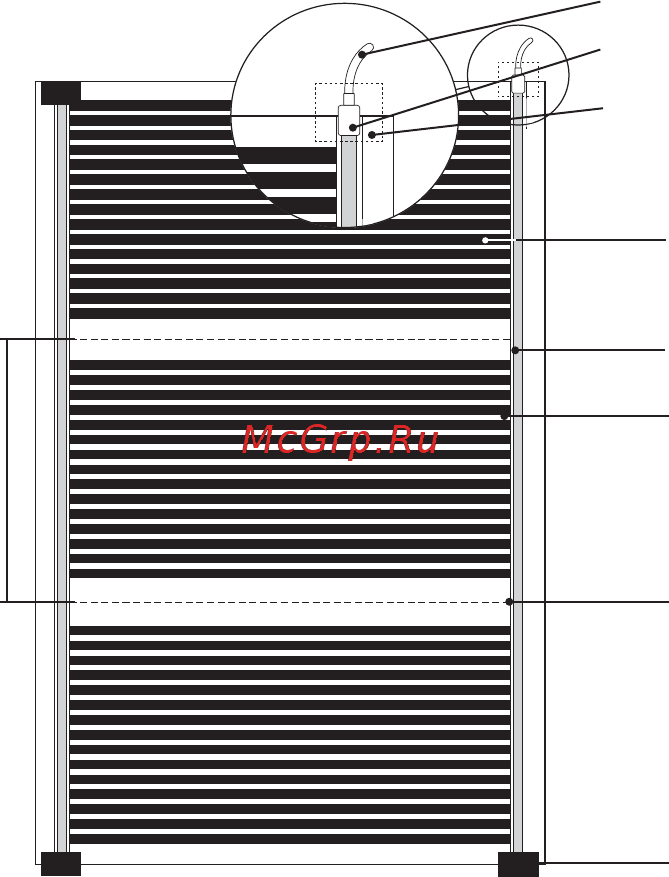

Рисунок 2. Конструкция нагревательной пленки (вид снизу)
установочный провод
шаг
зажим
углеродный
нагревательный
элемент
токопроводящая шина
контактное
серебряное покрытие
(под токопроводящей
шиной)
изоляционный скотч
изоляционный скотч
линия отреза
