9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАГРЕВАТЕЛЯ
7. фотоэлемент
Очищать линзы фотоэлемента раз в год или при
необходимости
• Снять верхний кожух（рис. 10）
• Снять вентилятор（рис. 10）
• Извлечь линзу фотоэлемента из скобки
• Протереть линзу ватным тампоном
Замена линзы фотоэлемента ：
• Отвернуть винты боковой крышки крестовой
отверткой
• Отсоединить провода от кнопки «Сеть», снять
боковую крышку
• Отсоединить провода от блока управления, снять
фотоэлемент
• Установить новый фотоэлемент, подсоединить
провода к блоку управления
• Подсоединить провода к кнопке «Сеть», установить
боковую кры шку, вентилятор и верхний кожух в
обратном порядке
8. Топливный фильтр
Очищать или заменять топливный фильтр 2 раза в
течении отопительного сезона или при необходимости
• Отвернуть винты боковой крышки крестовой
отверткой
• Отсоединить провода от кнопки «Сеть», снять
боковую крышку
• Отсоединить топливопровод от трубки топливного
фильтра
• Повернуть топливный фильтр на 90° по часовой
стрелке, потянуть и извлечь топливный фильтр
• Промыть топливный фильтр чистым топливом,
установить фильтр в топливный бак
• Подсоединить топливопровод к трубке топливного
фильтра, подсоединить провода к кнопке «Сеть»,
установить боковую крышку в обратном порядке

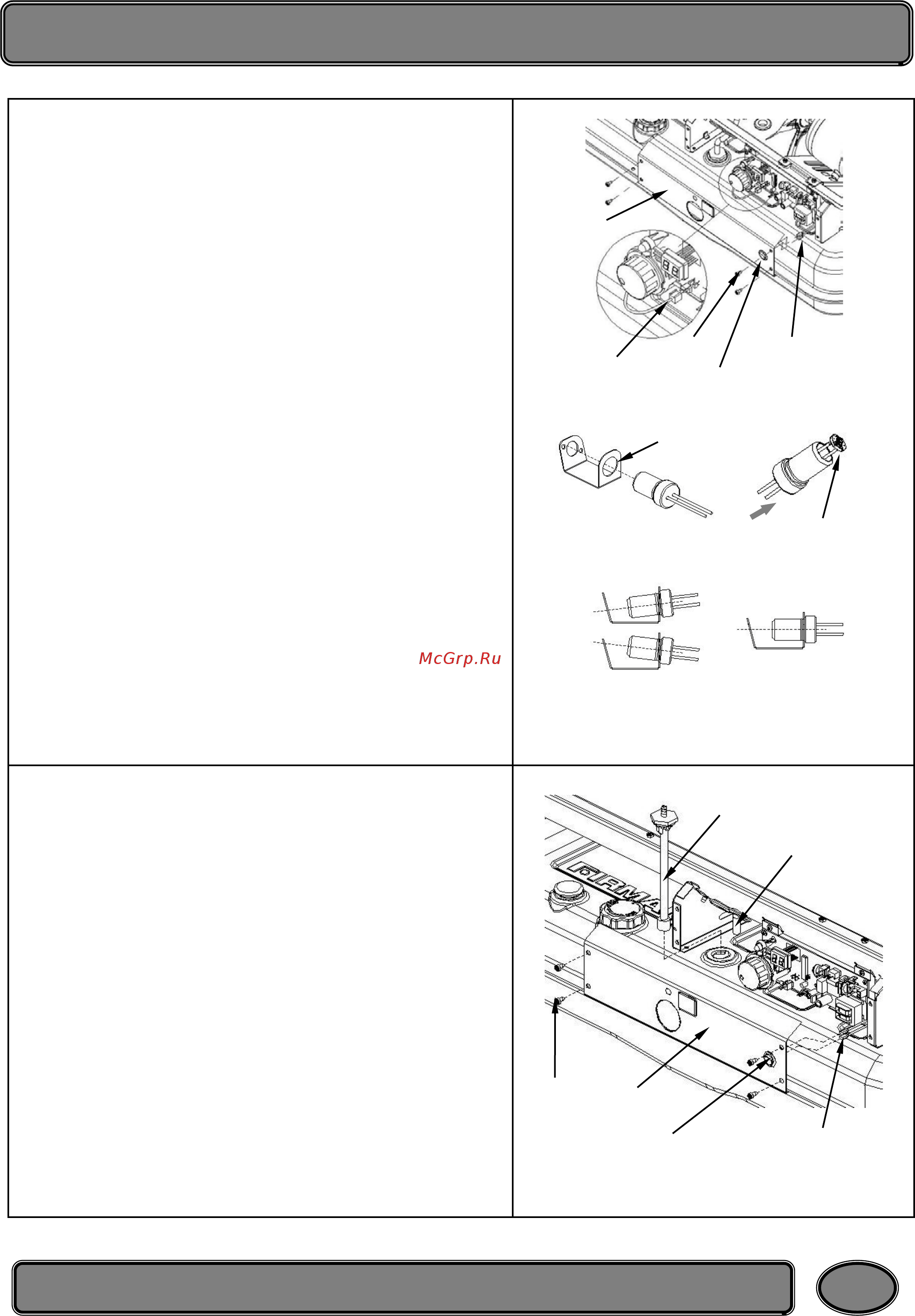

Рис. 15
Замена фотоэлемента
Рис. 16
Провода
сети
Провода
фотоэлемент
а
Боковая
крышка
Винт
Кнопка
«Сеть»
Скобка
Линза
фотоэлемент
а
Неправильно
Правильно
Топливный
фильтр
Топливопровод
Кнопка“Сеть”
Провода сети
Боковая
крышка
Винт
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
