5. Свеча зажигания
Очищать и регулировать зазор через
каждые 600 часов эксплуатации или
заменять свечу зажигания при
необходимости. （Рис. 13）
• Снять верхний кожух
• Снять вентилятор
• Отсоединить провод воспламенителя
от свечи зажигания
• Отсоединить свечу зажигания от
штуцера форсунки крестовой
отверткой
• Очистить электроды свечи зажигания
от нагара. Отрегулировать зазор
между электродами. Величина зазора
3.5mm
• Установить свечу зажигания, провода
воспламенителя, вентилятор и
верхний кожух в обратном порядке
6. ФОРСУНКА
Очищать форсунку от нагара при
необходимости. （Рис. 14）
• Снять верхний кожух
• Снять крыльчатку вентилятора
• Отсоединить воздухопровод и
топлиаопровод от штуцера форсунки
• Отсоединить провод воспламенителя от
свечи зажигания
• Отсоединить свечу зажигания от
штуцера форсунки крестовой отверткой
• Повернуть штуцер форсунки против
часовой стрелки на 40°, потянуть на
себя, извлечь штуцер из головки горелки
• Аккуратно зажать штуцер в тиски,
осторожно извлечь форсунку из штуцера
торцевым ключом 5/8 дюйма
• Продуть сжатым воздухом головку
форсунки, чтобы удалить грязь и нагар
• Установить форсунку в штуцер.
Подтянуть пальцами
• Завернуть форсунку ключом на 1/3
оборота с усилием 4.5-5 Н·м
• Установить штуцер форсунки в
головку горелки
•
Установить свечу зажигания, провод
воспламенителя, воздухопровод,
топливопровод, крыльчатку
вентилятора, верхний кожух в
обратном порядке
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАГРЕВАТЕЛЯ

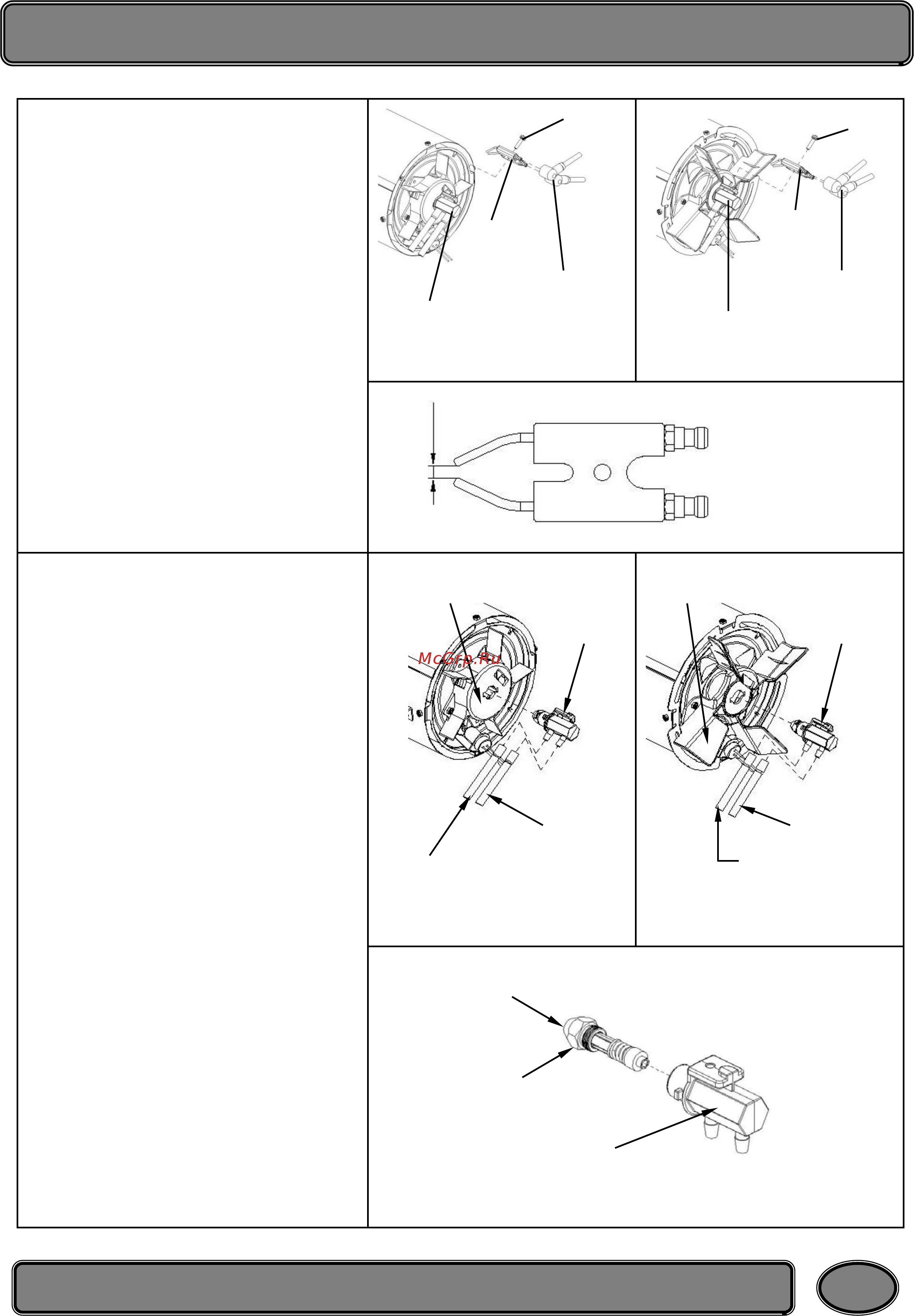

винт
Свеча
зажигания
Провода
воспламенителя
Для моделей F2000-DH，
F3000-DH，F5000-DH
винт
Провода
воспламенителя
Свеча
зажигани
я
Для модели F6000-DH
Штуцер форсунки
Штуцер форсунки
Для моделей F2000-DH，
F3000-DH，F5000-DH
Для модели F6000-DH
форсунка
форсунка
воздухопровод
Топливопровод
воздухопровод
Топливопровод
3.5MM
Рис. 14
Замена форсунки
Рис. 13
Регулировка зазора
электродов
Головка горелки
Головка форсунки
форсунка
Штуцер форсунки
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
