Ariston UNOBLOC G 64 RI MET [21/36] Подключение газа
![Ariston UNOBLOC G 64 RI MET [21/36] Подключение газа](/views2/1394051/page21/bg15.png)
МОНТАЖНИК
21
Подключение котла UNOBLOC к сети подачи газа, как G20, так и G30-G31, должно производиться с
соблюдением действующих норм и правил по установке.
Перед подключением к газовой сети необходимо проверить следующие факторы:
- соответствует ли тип газа в сети настройкам котла
- выполнена ли продувка ли трубы газопровода.
Рекомендуется установить на линию газа фильтр соответствующих размеров, если распределительная сеть
содержит твёрдые частицы.
b
Система подачи газа должна соответствовать
мощности котла и иметь все предохранительные
устройства, предусмотренные действующими
нормами и правилами.
b
По окончании работ необходимо проверить
герметичность всех стыков, в соответствии с
Нормой по установке.

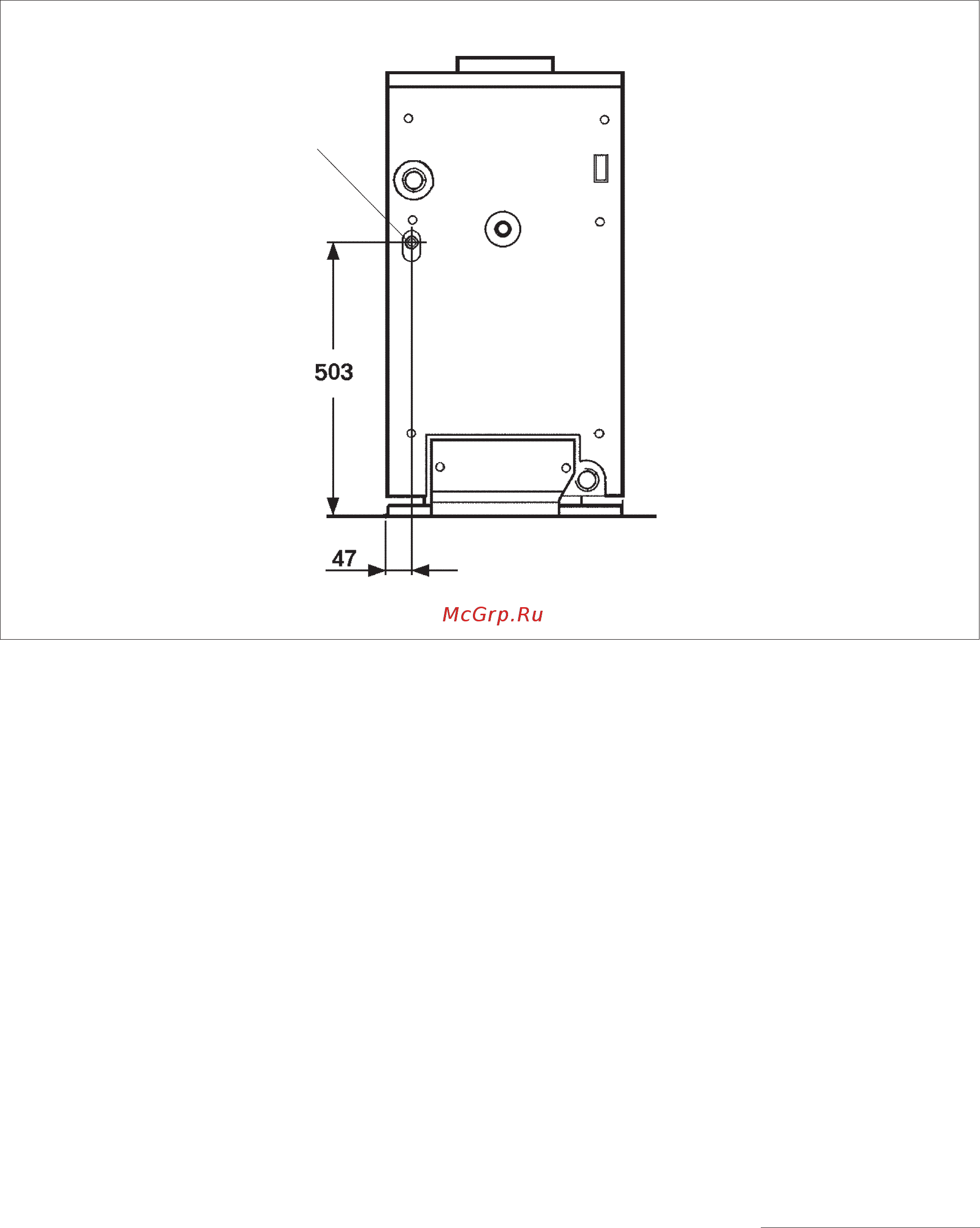

ПОДКЛЮЧЕНИЕ ГАЗА
Газ
1/2” M
Содержание
- Модельный ряд 2
- Соответствие 2
- Монтажник 4
- Общее описание 4
- Оглавление 4
- Пользователь 4
- Пуск и эксплуатация котла 4
- Меры предосторожности 5
- Фундаментальные правила техники безопасности 5
- Идентификация изделия 6
- Описание изделия 6
- Структура 7
- G 55 ri g 64 ri 8
- Вспомогательные принадлежности 8
- Имеются в наличии нижеперечисленные вспомогательные принадлежности они заказываются отдельно 8
- Общее описание 8 8
- Описание 8
- Остатков в продуктах сгорания и при атмосферном давлении над уровнем моря 8
- Со значениями в 0 от 8
- Технические данные 8
- Гидравлическая система 9
- Co1 co1a 10
- Co1 co1a соединители с 12 полюсами ap оборудование розжига и контроля пламени er электрод обнаружения ea электрод розжига vg газовый электроклапан pi циркуляционный насос mo1 клеммная коробка 10
- Ig главный выключатель fu предохранитель 6 3 a e i селектор лето зима tf термостат эвакуации дымов ts предохранительный термостат с ручной разблокировкой 110 c 0 6 lv лампочка электропитания sb кнопка разблокировки горелки lr лампочка блокировки горелки tr термостат котла 33 82 c 3 10
- L n pe 10
- V 50hz 10
- Общее описание 10 10
- Сертифицировано 10
- Функциональные электрические схемы 10
- Панель управления 11
- Ввод в эксплуатацию 12
- Пользователь 12
- Пользователь 13
- Временное выключение 14
- Выключение на долгий период 14
- Пользователь 14
- Очистка 15
- Полезная информация 15
- Пользователь 15
- Техническое обслуживание 15
- Получение изделия 16
- Размеры и вес 16
- Размещение 17
- Место установки котла 18
- Установка на старое место или замещение 18
- Гидравлическое подключение 19
- Подключение электропитания 20
- Подключение газа 21
- Удаление продуктов сгорания и приток воздуха 22
- Заполнение и слив контура отопления 23
- Первый пуск котла 24
- Подготовка к первому пуску котла 24
- Поверки во время и после первого пуска 26
- Временное выключение 27
- Выключение на долгий период 27
- Регулировка 28
- Техническое обслуживание 28
- Все работы по переводу котла на другой тип газа должны проводиться сервисной службой или квалифицированными специалистами 29
- Давление на форсунках 29
- Для монтажа следуйте инструкциям которые входят в состав набора 29
- Запустить котёл как описано на страницах 24 25 29
- Котлы unobloc поставляются настроенными на работу на природном газе g20 газ метан но их можно перевести на работу на сжиженных газах g30 g31 используя соответственный специальный набор который необходимо заказывать отдельно 29
- Отвернуть примерно на три оборота винты штуцера подключения манометра a и присоединить манометр 29
- Параметры 29
- Переход с одного типа газа на другой 29
- После окончания регулировки отсоединить манометр и закрутить на место штуцер a 29
- После осуществления перевода необходимо заново настроить котёл учитывая значения которые приводятся в ниже предложенной таблице 29
- Проверить чтобы давление газа на форсунках соответствовало значениям указанным в таблице на странице 28 если необходимо то снять защитный колпачок b и при помощи соответствующего инструмента вращать регулировочный винт c вплоть до получения нужного значения 29
- Пуск и эксплуатация котла 29 29
- Съемка компонентов и чистка котла 30
- Неполадки их причины и действия 31
- Ariston thermo group 36
- Ооо аристон термо русь 36
