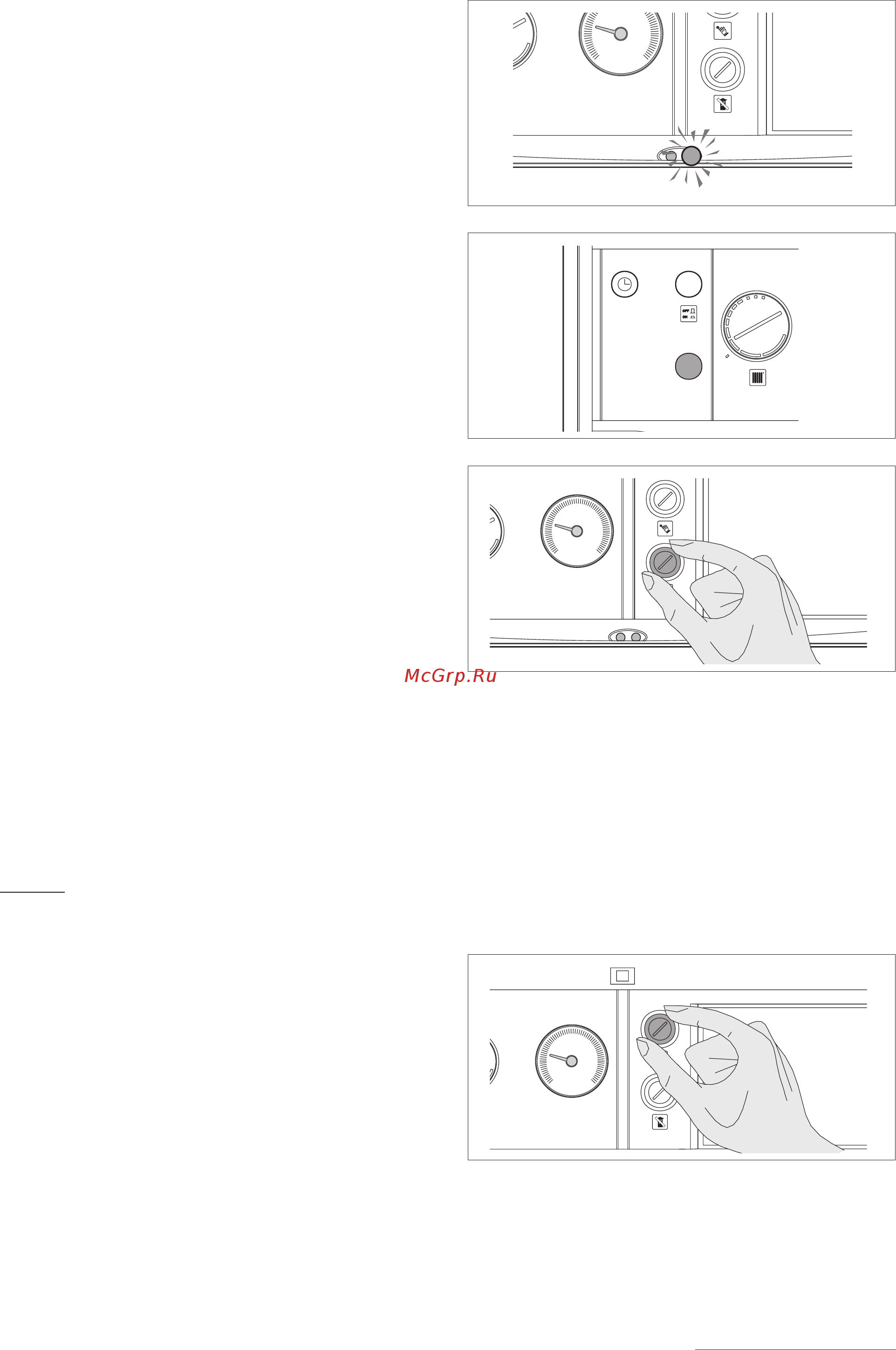

ПУСК И ЭКСПЛУАТАЦИЯ КОТЛА
25
Если при запуске или работе котла произойдёт сбой,
котёл перейдёт в режим блокировки, при этом
зажигается лампочка красного цвета, расположенная
на панели управления.
В случае если горелка не включилась, для
восстановления условий запуска необходимо:
Подождать примерно 1 минуту и:
- Нажать на кнопку «разблокировка горелки»,
расположенную на панели управления.
- Подождать пока котёл повторит весь цикл розжига
вплоть до появления пламени.
При повторении сбоя, проверить возможное действие
дымового термостата (датчика тяги), для этого
следует выполнить следующие операции:
- Подождать примерно 5 минут, а затем снять
колпачок и повторно запустить дымовой термостат.
- Подождать пока котёл повторит весь цикл розжига
вплоть до появления пламени.
b
Если датчик тяги срабатывает слишком часто,
следует проверить, не засорился ли дымоход и
правильно ли он изготовлен.
ВАЖНО
Срабатывание предохранительного термостата
приводит к блокировке котла и не сопровождается
никаким сигнальным показателем на панели
управления.
После действия предохранительного термостата,
для восстановления первоначальных условий
запуска необходимо:
- подождать пока температура в котле опустится
ниже 80°C
- снять защитный колпачок с предохранительного
термостата
- нажать на кнопку ручной разблокировки
- подождать пока котёл повторит весь цикл розжига
вплоть до появления пламени.
20
40
60
80
100
0
120
20
40
60
80
100
0
120
20
40
60
80
100
0
120
20
40
60
80
100
0
120
