Timberk TEC.PF1 M 1000 [6/20] Внимание
![Timberk TEC.PF1 M 1000 [6/20] Внимание](/views2/1396520/page6/bg6.png)
www.timberk.com • электрический конвектор
6

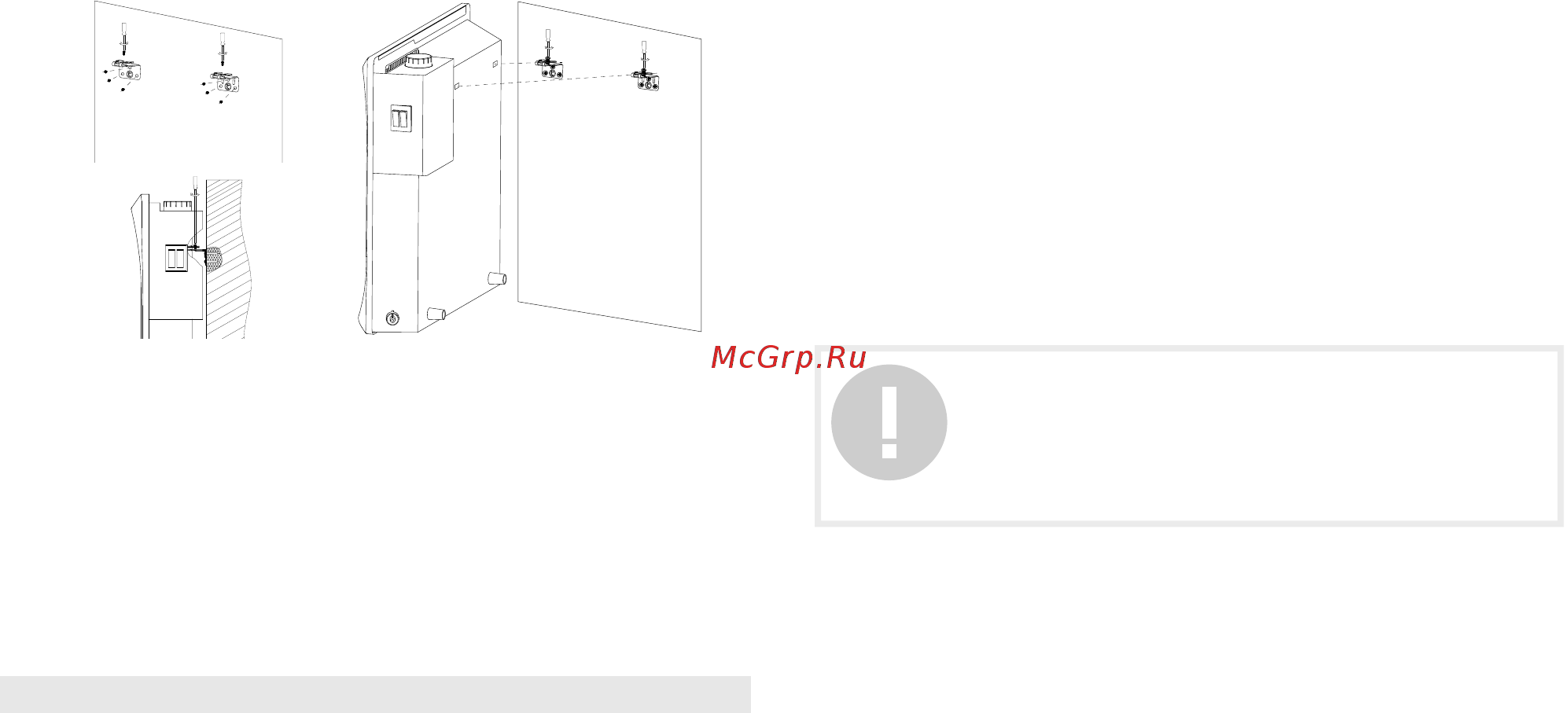

Рис.4
с соблюдением минимальных расстояний от предметов и минималь-
ного расстояния от пола.
4.Поочередно приложите к стене кронштейны из комплекта настен-
ной установки и поставьте видимые метки в крепежных отверстиях.
5. Просверлите отверстия необходимого диаметра по меткам крепле-
ния, вставьте дюбели, приложите кронштейны и закрутите установоч-
ные винты кронштейна, закрепив тем самым кронштейн на стене.
6.Ослабьте крепежные винты в верхней части кронштейнов и уста-
новите конвектор на кронштейны, соединив 2 щелевых отверстия на
задней части конвектора с 2 выступами на кронштейнах (рис.4).
7. Для фиксации конвектора, закрутите крепежные винты, располо-
женные в верхней части кронштейна по часовой стрелке.
8. Чтобы снять конвектор, повторите вышеуказанные действия в об-
ратном порядке.
Установка конвектора на ножки
1.Достаньте опорные ножки из упаковки конвектора.
2. Переверните прибор так, что бы его нижняя часть находилась
вверху.
3.Приложите опорные ножки к нижней части прибора с левой и с
правой стороны таким образом, чтобы крепежные отверстия совпа-
дали с отверстиями на корпусе прибора.
ВНИМАНИЕ!
Электрическая розетка должна быть рассчитана
на номинальный ток не ниже 10А, электрический
кабель с жилой сечением не менее 3х1,5 мм
2
(для
меди)
4.Закрутите крепежные винты в имеющиеся отверстия, прилагая при
этом достаточные усилия. Проверьте надежность крепления .
5.Переверните прибор в правильное положение и установите его на ров-
ную, горизонтальную поверхность строго в вертикальном положении.
Прибор готов к работе!
Подключение к электрической сети
1. Конвектор рассчитан на подключение к электрической сети с одно-
фазным напряжением 220В~, 50 Гц.
2. Перед подключением убедитесь, что параметры электросети в ме-
сте подключения соответствуют параметрам, указанным на марки-
ровочной табличке с техническими данными прибора.
3. При подключении конвектора к электрической сети следует соблю-
дать действующие правила электробезопасности.
4. Электрическая розетка должна быть правильно заземлена. Розет-
ка должна быть рассчитана на номинальный ток не менее 10А для
моделей с максимальной мощностью до 2000 Вт и не менее 12А для
моделей с максимальной мощностью 2500 Вт. Электрические розет-
ка и вилка должны всегда оставаться сухими во избежание утечки
электрического тока. Регулярно проверяйте, что электрическая вилка
плотно подключена к розетке. Проверку производите в следующем
порядке: вставьте электрическую вилку в розетку, через полчаса
работы выключите конвектор и выньте вилку из розетки, проверьте
рукой, не нагрелась ли вилка. Если вилка нагрелась до температуры
выше 50°С, во избежание повреждений, происшествий, возникнове-
ния пожара в результате плохого электрического контакта замените
розетку на другую. Это должен делать специалист.
