16
рукой.
Шпильки, закреплённые в защитной решётке, после монтажа необходимо обрезать
(см. “Крепление задней панели”).
Вставьте трубу для отвода продуктов сгорания нужной длины (см. “Длина труб”) одной
стороной в отверстие в решётке, а другой - в выходное отверстие теплообменника, и
ещё раз проконтролируйте, чтобы его склеенное соединение находилось внизу.
Коли монтаж завершено, обріжте залишкову довжину фіксуючих штифтів
(див. „Встановлення задньої панелі”).
Вставте необхідної довжини вихідну трубу (див. „Довжина труби”), вставивши
один кінець крізь отвір у решітці, а інший – в отвір теплообміннику. З’єднаний
суглоб має бути повернутий донизу.

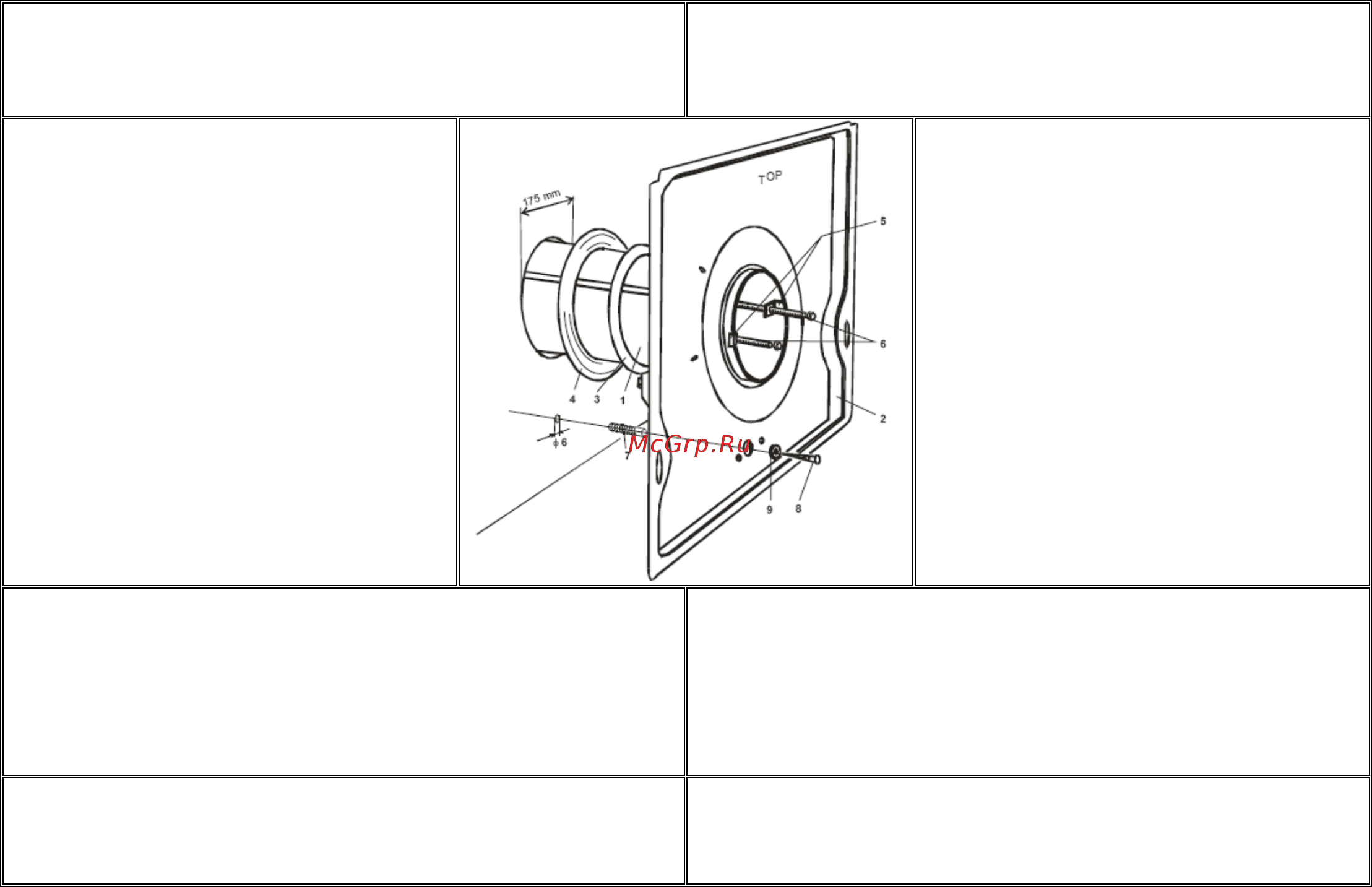

1-труба подводящая (подвод воздуха)
2 - панель задняя
3-кольцо уплотнительное
4-кольцо
5-скоба
6-шпилька
7-шпонка
8-шуруп
9-шайба
1- вхідна труба для повітря
2- задня стіна
3- ущільнююче кільце
4 - фіксуюче кільце
5- фіксуюча плата
6- фіксуючі штифти
7- стінна вставка
8- болт
9- шайба
ДЛИНА ТРУБ
Толщина стандартной стены, через которую должна проходить труба, может
быть от 50 до 600 мм.
В соответствии с толщиной стены необходимо подготовить и длину трубы, т.е.,
длина трубы для подвода воздуха = толщина стены + 20 мм
для GH 6201: длина трубы для отвода продуктов сгорания = толщина стены +
30 мм
для GH 6211: длина трубы для отвода продуктов сгорания = толщина стены +
40 мм
ДОВЖИНА ТРУБИ
Трубу слід вставляти у стандартну стіну товщиною від 50 до 600 мм. Відповідно
до товщини стіни має бути пристосована довжина труби.
довжина вхідної труби = товщина стіни + 20 мм;
для GH 6201: довжина вихідної труби = товщина стіни +30 мм;
для GH 6211: довжина вихідної труби = товщина стіни +40мм.
КРЕПЛЕНИЕ ЗАДНЕЙ ПАНЕЛИ (РИС. 4)
Установите заднюю панель (2) горизонтально и при этом следите, чтобы
труба подвода воздуха была на несколько миллиметров углублена вовнутрь
и чтобы наружная решётка на трубе была расположена вертикально.
Теперь дотяните гайки на шпильках (6), а затем концы шпилек обрежьте так,
УСТАНОВКА ЗАДНЬОЇ ПАНЕЛІ (СХЕМА 4)
Розташуйте панель (2) у горизонтальну позицію. Вхідну трубу слід дещо
відхилити назад на кілька міліметрів, а зовнішню решітку встановити
вертикально на трубі.
Затягніть болти на фіксуючих штифтах (6). Обріжте фіксуючі штифти так, щоб
