5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

5.1. Транспортировка и установка

При переноске пилы не держите ее за за-

щитные приспособления.

Во время транспортировки верхняя часть

диска пилы должна быть закрыта, например,

с помощью защитного кожуха пильного дис-

ка.

Установка станка должна производиться в

закрытых помещениях, при этом достаточно

условий обычной

столярной мастерской. Не

используйте станок во влажных помещениях,

не оставляйте его под дождем.

Поверхность, на которой устанавливается

станок, должна быть ровной и способной вы-

держивать нагрузки.

При необходимости станок можно жестко

закрепить на поверхности. По соображениям

упаковки станок поставляется не полностью

смонтированным.

5.2. Монтаж.

Общие указания

Перед проведением монтажно-наладочных

работ

отключите станок от эл. сети!

Удалите защитную смазку от ржавчины с

помощью мягких растворителей.

Установите станок на плоскую поверх-

ность.

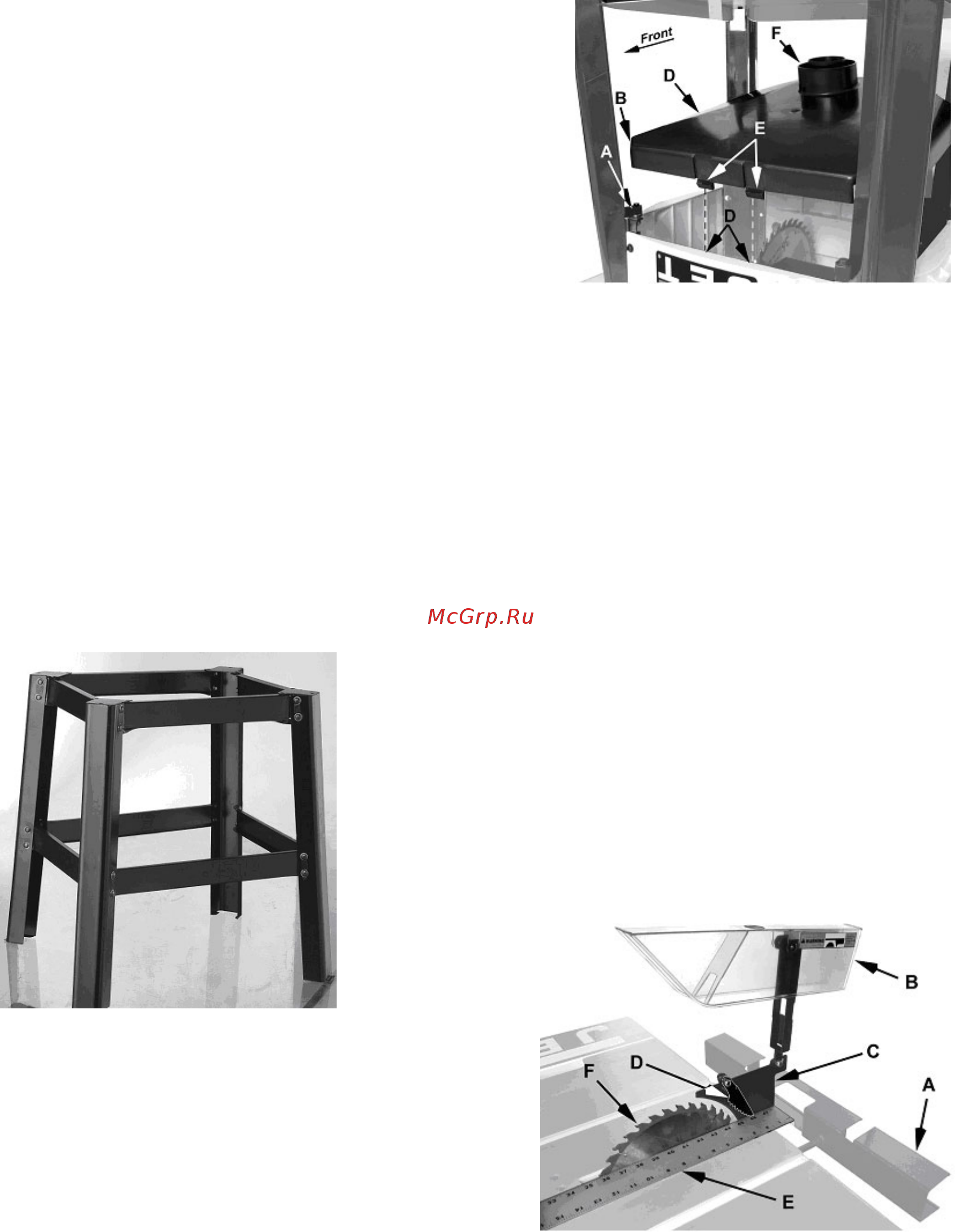

Монтаж открытой конструкции

Смотрите Рисунок 1.

Рисунок 1

Монтаж защитного кожуха от древесной

пыли и опилок

Смотрите Рисунок 3a.

Пока станок для распила все еще нахо-

дится вверх ногами, поместите защитный

кожух от опилок (A) между ножками в отвер-

стие (B) по направлению к задней части но-

жовочного полотна и установите его.

Надавите на переднюю часть, таким обра-

зом, чтобы

обе передние лапки (C) зацепи-

лись за кромку (D) основной конструкции,

обеспечивая крепление в этой позиции. От-

верстия в углах кожуха (E) должны примы-

кать к креплениям ножек (F).

Надавите на заднюю часть кожуха до тех

пор, пока не произойдет сцепление задних

лапок с местом, расположенным напротив

кромки задней части основной конструкции.

Рисунок 3a

Выравнивание защитного приспособле-

ния пильного диска и расклинивающего

ножа

Согласно Рисункам 6 и 7:

Поднимите защитное приспособление

пильного диска (B) с поверхности стола.

Установите линейку (E) справа от диска

(F), как показано на рисунке.

При помощи 10 мм ключа открутите два

шестигранных крышечных болта (H) скреп-

ляющие скобы расклинивающего ножа (G) и

отрегулируйте положение ножа (C) в нужную

сторону, пока он не окажется на одной пря-

мой с пильным диском (F).

Закрутите шестигранные крышечные бол-

ты (H).

Убедитесь, что расклинивающий нож (C)

выровнен и поднят на 1/8"(3 мм) относи-

тельно поверхности стола. Расстояние в 1/8"

позволяет наклонять защитное приспособле-

ние пильного диска на угол 45º без сопри-

косновения с поверхностью стола.

Рисунок 6
