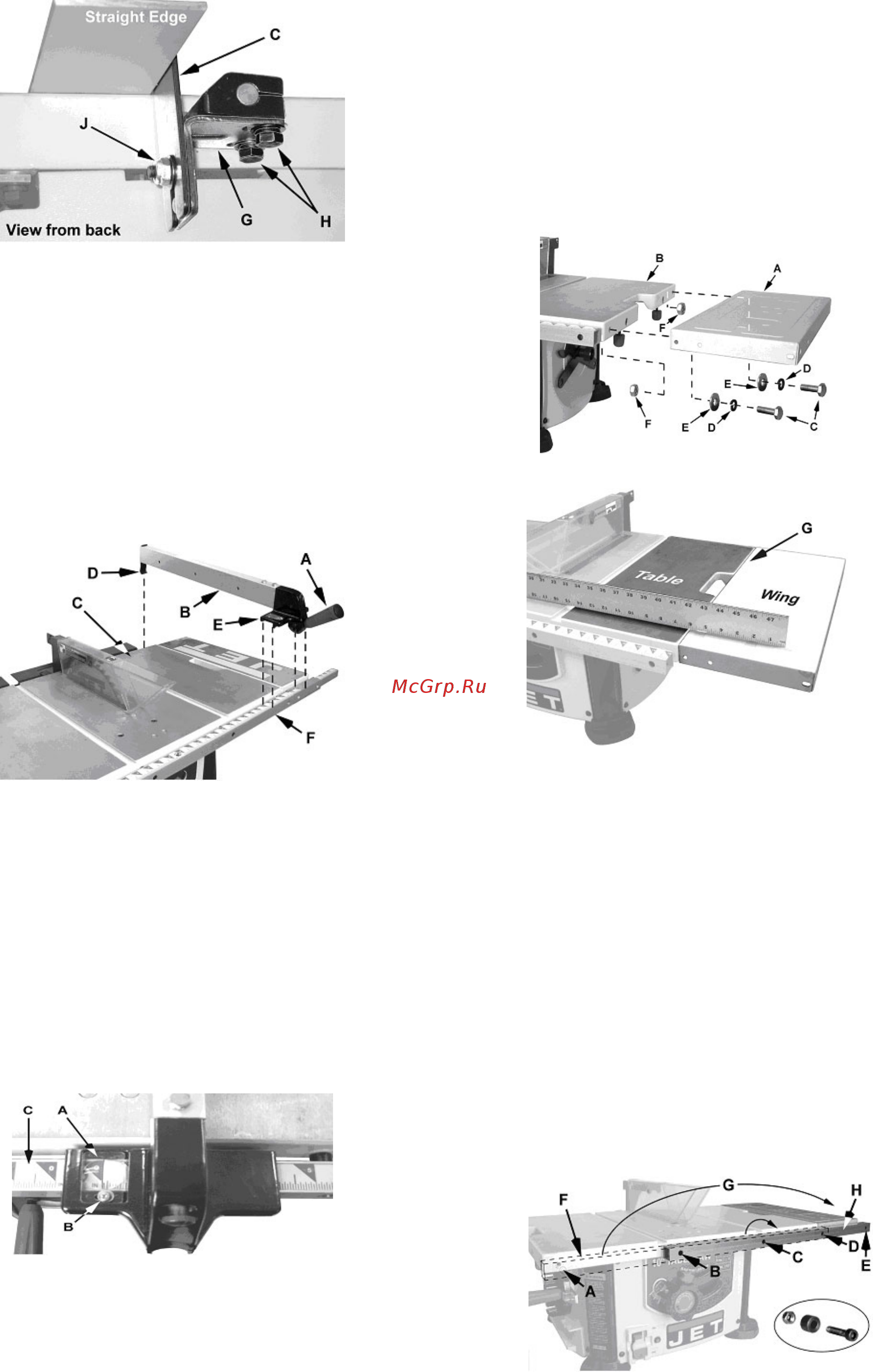

7
Рисунок 7
Монтаж параллельного упора
Согласно Рисунка 8:
Положение параллельного упора (B) над
поверхностью стола (C) как показано на ри-
сунке, поддерживает передний конец во
время крепления удерживающей скобы (D) к
обратной стороне, и последующее опускание
переднего конца (E) на борт (F).
Опустите рукоятку (A) для стыковки упора
с поверхностью стола.
Рисунок 8
Проверка шкалы параллельного упора
Переместите параллельный упор рядом с
пильным диском.
Плотно прижав упор рядом с пильным
диском закрепите его в данном положении,
опустив рукоятку.
Согласно Рисунка 9:
Тонкая линия на индикаторе (A) должна
совместиться с отметкой « 0"» на планке (C).
В противном случае:
Ослабьте регулировочный винт (B).
Рисунок 9
Монтаж дополнительного стального сто-
ла
Рисунок 10
Дополнительный стальной стол может
быть установлен на правой или левой сторо-
не станка. Для установки с правой стороны
следуйте следующим инструкциям:
Установка
Согласно Рисункам 10 и 11:
Регулировка положения
Поместите линейку вдоль стола и допол-
нительного стола с переднего края, как по-
казано на
рисунке 11.
Рисунок 10
Рисунок 11
Переустановка передней планки
После установки дополнительного сталь-
ного стола требуется переустановить перед-
нюю планку для прикрепления направляю-
щей линейки в случае расположения ее над
дополнительным столом.
Полностью извлеките болт, разделитель и
зажимную гайку из двух левых и дальних
правых крепежных отверстия (A), (B), и (D).
Примечание: Не извлекайте крепежное
приспособление из третьего
крепежного от-
верстия (C).
Поверните переднюю планку по часовой
стрелке (G) до того момента, пока левый ко-
нец не станет правым концом перед плоско-
стью дополнительного стола.
Рисунок 12
