6
9.1.5. Для увеличения натяжения ремня привода (23) сместите ведущий шкив (24) с двигателем в направлении
от ведомого шкива (22). Зафиксируйте установленное натяжение ремня привода (23), закрепив положение
болтами (21).
9.2. Регулировка частоты вращения шпинделя передней бабки (Рис. 5,6,9)
9.2.1. В соответствии с требованиями к выполнению работы регулируйте частоту вращения шпинделя
машины. Откройте заднюю дверцу (19) передней бабки (1).
9.2.2. Ослабьте
натяжение ремня привода (23) и затем измените частоту вращения шпинделя, переустановив
приводной ремень (24) в нужную позицию (См. диаграмму скоростей на Рис.9). В таблице 3 приведены
рекомендации соответствия операции обработки заготовки частоте вращения шпинделя машины.
9.2.3. Произведите регулировку натяжения ремня привода (23) и закройте дверцу (19) передней бабки (1).
Таблица 3
Черновая обработка Общая обработка Чистовая
обработка Отделка
810 об/мин. 1180 об/мин. 1700 об/мин. 2480 об/мин.
Внимание:
Машина оборудована концевым выключателем (25), Рис. 7. При открытой задней дверце
(19) электродвигатель машины не включится.
9.3. Задняя бабка (Рис. 2)
9.3.1. Для перемещения задней бабки (8) ослабьте ручку фиксации (13). Переместите заднюю бабку (8) по
направляющим (10) в желаемую позицию. Положение закрепите ручкой фиксации (13).
9.3.2. Для установки заготовки подведите заднюю бабку (8) центром (6) к размеченному торцу заготовки,
зафиксируйте ручкой
(13) в данной позиции.
9.3.3. Вращая маховик (9), обеспечьте надежное крепление заготовки. Закрепите положение контргайкой (7).

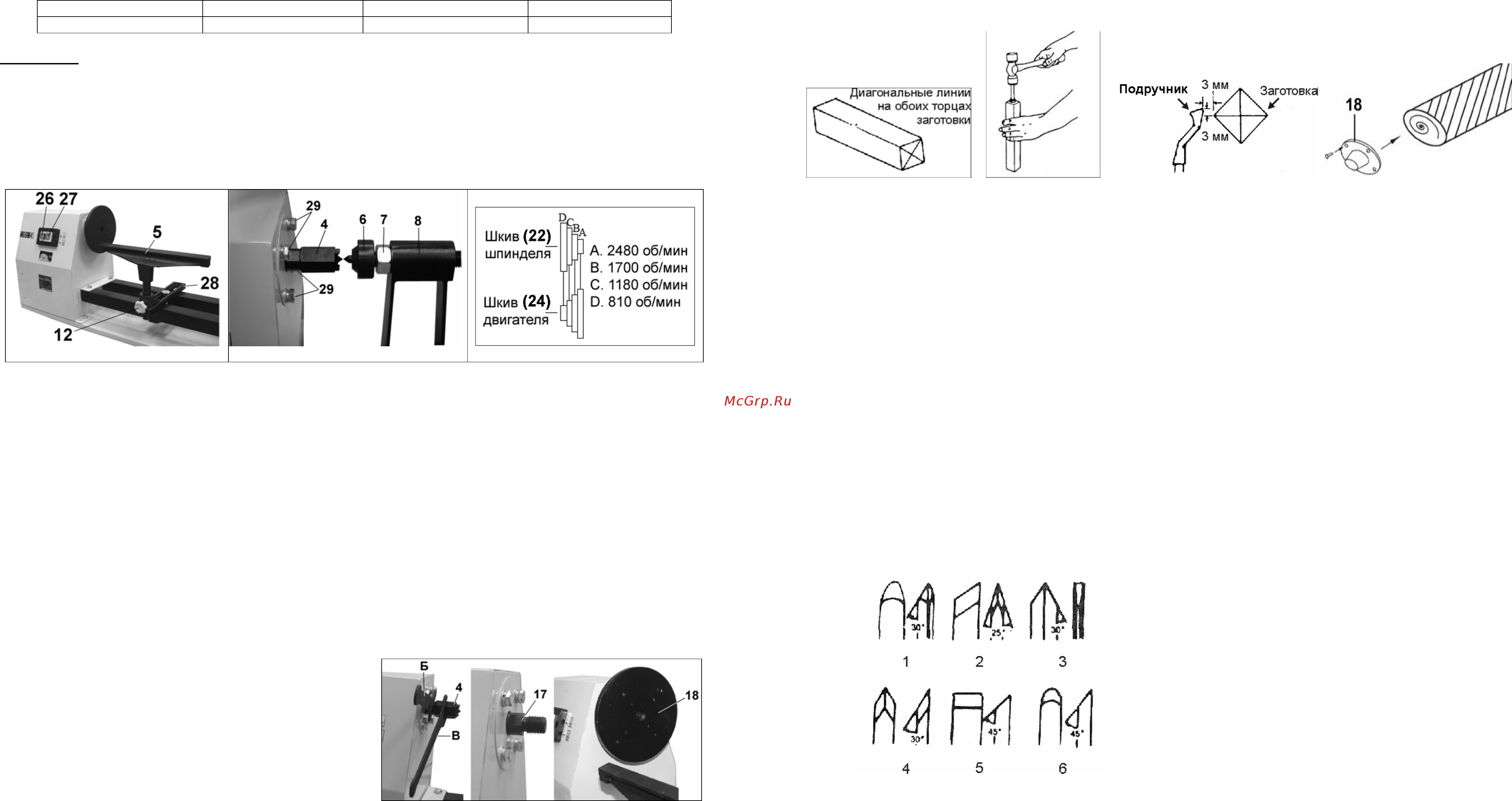

Рис.7
Рис.8
Рис.9
9.4. Подручник (Рис.2,7)
9.4.1. Для перемещения опоры подручника (28) ослабьте ручку фиксации (11) подручника (5) и переместите
опору подручника (28) вправо - влево и/или назад - вперед по направляющим (10). Установленное положение
закрепите ручкой фиксации (11).
9.4.2. Ослабьте винт фиксации (12), установите и зафиксируйте положение подручника (5). Убедитесь, что
существует необходимый зазор между обрабатываемой деталью и узлом подручника (5) перед включением
машины
. При необходимости произведите корректировку положения подручника (5). Пред включением и
выполнением работ удостоверьтесь в надёжности закрепления узлов и агрегатов машины.
ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО ПОДРУЧНИК ОТРЕГУЛИРОВАН ТАК, ЧТО ОН НАХОДИТСЯ КАК МОЖНО
БЛИЖЕ К ОБРАБАТЫВАЕМОЙ ДЕТАЛИ. ПОВОРАЧИВАЙТЕ ОБРАБАТЫВАЕМУЮ ДЕТАЛЬ РУКОЙ ДЛЯ
КОНТРОЛЯ ЗАЗОРА ПЕРЕД ВКЛЮЧЕНИЕМ МАШИНЫ.
9.5. Совмещение центров (Рис. 8)
9.5.1. Переместите заднюю
бабку (8) по направляющим (10) центром (6) вплотную к центру шпинделя (4).
9.5.2. Ручкой (13) зафиксируйте заднюю бабку (8) в данной позиции.
9.5.3. При необходимости ослабьте четыре болта (29).
9.5.4. Совместите ведущий (4) центр с центром (6) задней бабки таким образом, чтобы они были на одной
прямой.
9.5.5. Удерживая ведущий центр (4) в установленном положении, надёжно зафиксируйте положение болтами
(29).
9.6. Установка планшайбы (Рис
. 2,10)
9.6.1. Для установки планшайбы (18) необходимо
демонтировать центр с зубцами (4). Удерживая ключом
(Б) шпиндель (17), скрутите центр с зубцами (4).
9.6.1. Удерживая ключом (Б) шпиндель (17), накрутите
планшайбу (18).
Рис.10.
7
10. ОСНОВНЫЕ ОПЕРАЦИИ
10.1. Включение (Рис. 2,7,10)
10.1.1. Для включения токарной машины нажмите на зеленую кнопку (27) магнитного пускателя (2).
10.1.2. Для выключения машины нажмите на красную кнопку (26) магнитного пускателя (2).
10.1.3. Покидая рабочее место, дождитесь полной остановки вращения шпинделя (17) и отключите вилку
шнура питания от розетки электросети.
10.2. Подготовка заготовки
10.2.1. Если вы
никогда не занимались обработкой древесины на токарной машине, мы рекомендуем вам
попрактиковаться, используя разные инструменты. Начинайте с небольшой обточки.
Возьмите заготовку из древесины (брусок) размером 50х50х250 мм.
Начертите диагональные линии на обоих торцах, чтобы определить центры (Рис.10).
На одном торце сделайте пропил ножовкой по дереву на глубину приблизительно 1,5 мм на
каждой
диагональной линии. Это необходимо для установки заготовки в ведущий центр (4) шпинделя (Рис.2.).
Рис.11. Рис.12 Рис.13 Рис.14
Определите точку центра на втором торце заготовки в месте пересечения диагональных линий. Установите
конусную оправку подходящего диаметра в центр заготовки и слегка ударьте по торцу оправки киянкой или
пластиковым молотком (Рис.12).
10.2.2. Установите заготовку между центрами (4) и (6) и зафиксируйте заднюю бабку (8) ручкой (13), Рис.2.
Переместите центр задней бабки
(8) в заготовку, поворачивая маховик (10). Убедитесь, что центр задней
бабки (8) и ведущий зубчатый центр (4) передней бабки «сели» в заготовку, в отверстия, сделанные ранее.
10.2.3. Отрегулируйте подручник (5) приблизительно на 3 мм от углов заготовки и на 3 мм над линией центров
(4) и (6) (Рис. 2). Надёжно зафиксируйте опору подручника (28) и подручник (5).
Поверните заготовку рукой, чтобы убедиться,
что углы не ударяются о подручник. Скорость обработки данной
заготовки должна быть не более 810 об/мин. для «черновой обработки».
По мере обработки передвигайте опору подручника (28) с подручником (5) к заготовке, не допуская зазора
более 5 мм между подручником (5) и заготовкой.
10.3. Крепление заготовки к планшайбе
10.3.1. Закрепите планшайбу (18) на торце заготовки шурупами (не входят
в комплект поставки). Размеры
заготовки должны быть с припуском на крепление и обрезку.
10.3.2. Установите планшайбу (18) с закрепленной заготовкой на шпиндель (17) машины, Рис.10.
10.3.3. Проверните заготовку рукой, чтобы убедиться, что она или планшайба (18) не ударяются о подручник
(5).
11. ИСПОЛЬЗОВАНИЕ РЕЗЦОВ ДЛЯ ОБРАБОТКИ ДРЕВЕСИНЫ
Лучше всего использовать резцы с ручками длиной приблизительно
250 мм, чтобы обеспечить прочный захват
и рычаг. Острые инструменты достаточны для чистой и удобной работы. Следует выбирать инструменты,
которые могут иметь и удерживать острые кромки.
Рис. 15 – Шесть наиболее распространенных типов
резцов
1. Полукруглый резец
2. Скошенный резец
3. Отрезной резец
4. Резец с острым наконечником
5. Резец с плоским наконечником
6. Резец с закругленным наконечником
