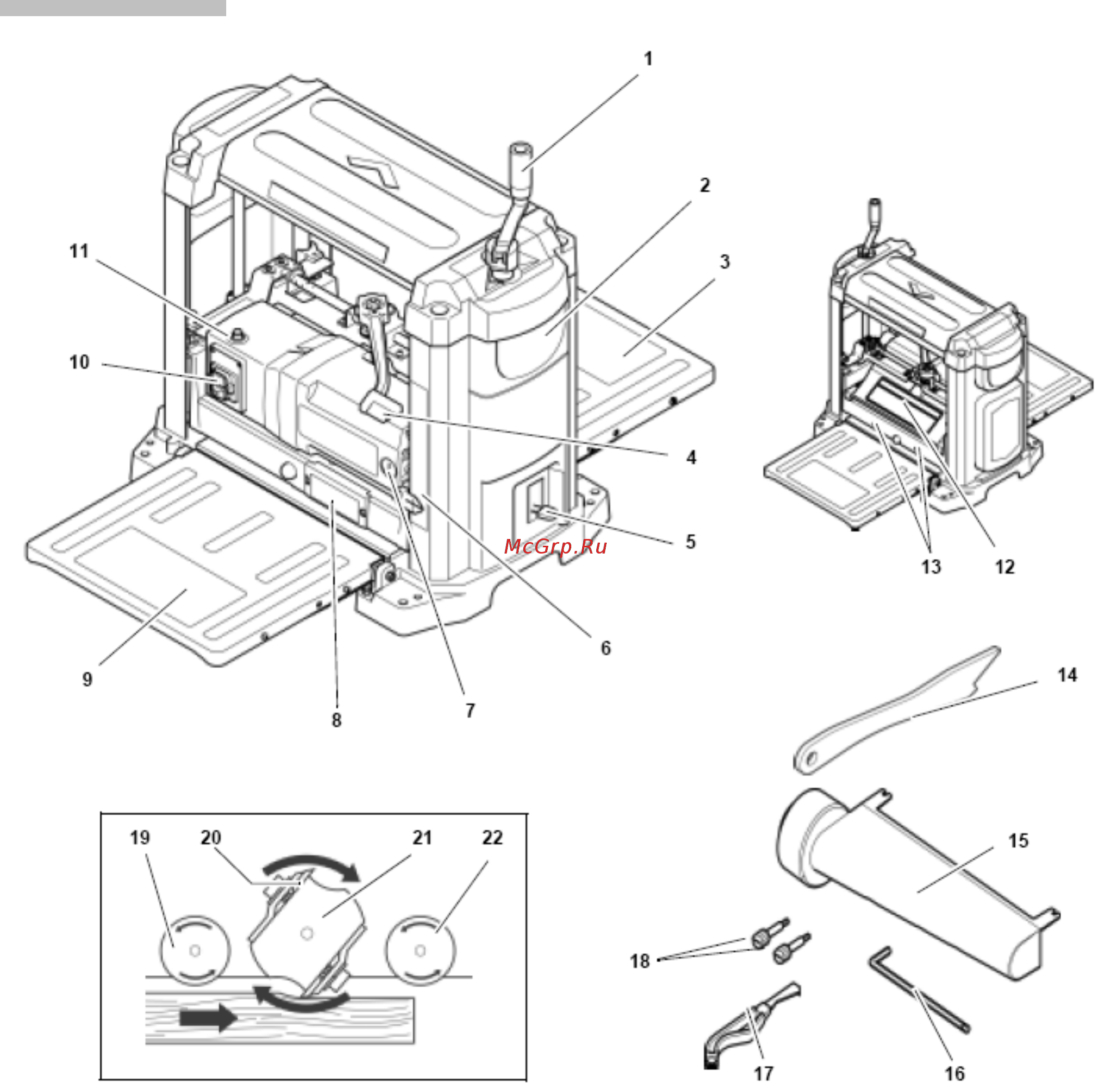

1. Общий вид станка
Вид сзади
Принцип рейсмусования
1 Рукоятка для регулировки по высоте
2 Ручка
3 Разгрузочный стол с нишей на нижней
стороне для сетевого кабеля и инстру-
мента
4 Рычаг запора для регулировки по высоте
5 Упор конечной толщины
6 Индикация толщины строгания
7 Запорные винты для угольных щеток
8 Индикация толщины стружки
9 Приемный стол
10 Переключатель ВКЛ / ВЫКЛ
11 Кнопка сброса для повторного включе-
ния после перегрузки
12 Защита ножевого вала
13 Монтажные отверстия для аспирацион-
ного патрубка
Поставляемые вместе со станком отдель-
ные детали и инструменты
14 Толкатель заготовки
15 Патрубок пылеотсоса
16 Гаечный ключ (метрический на 8 и 10
мм)
17 Специальный инструмент для замены
ножей
18 Два штифтовых держателя (патрубок
пылеотсоса)
- Инструкция по эксплуатации (без ри-
сунков)
- Список запасных частей (без рисунка)
Конструктивные элементы внутри стро-
гального станка
19 Подающий валик
20 Нож для строгания
21 Ножевой вал
22 Выталкивающий валик
2
