8

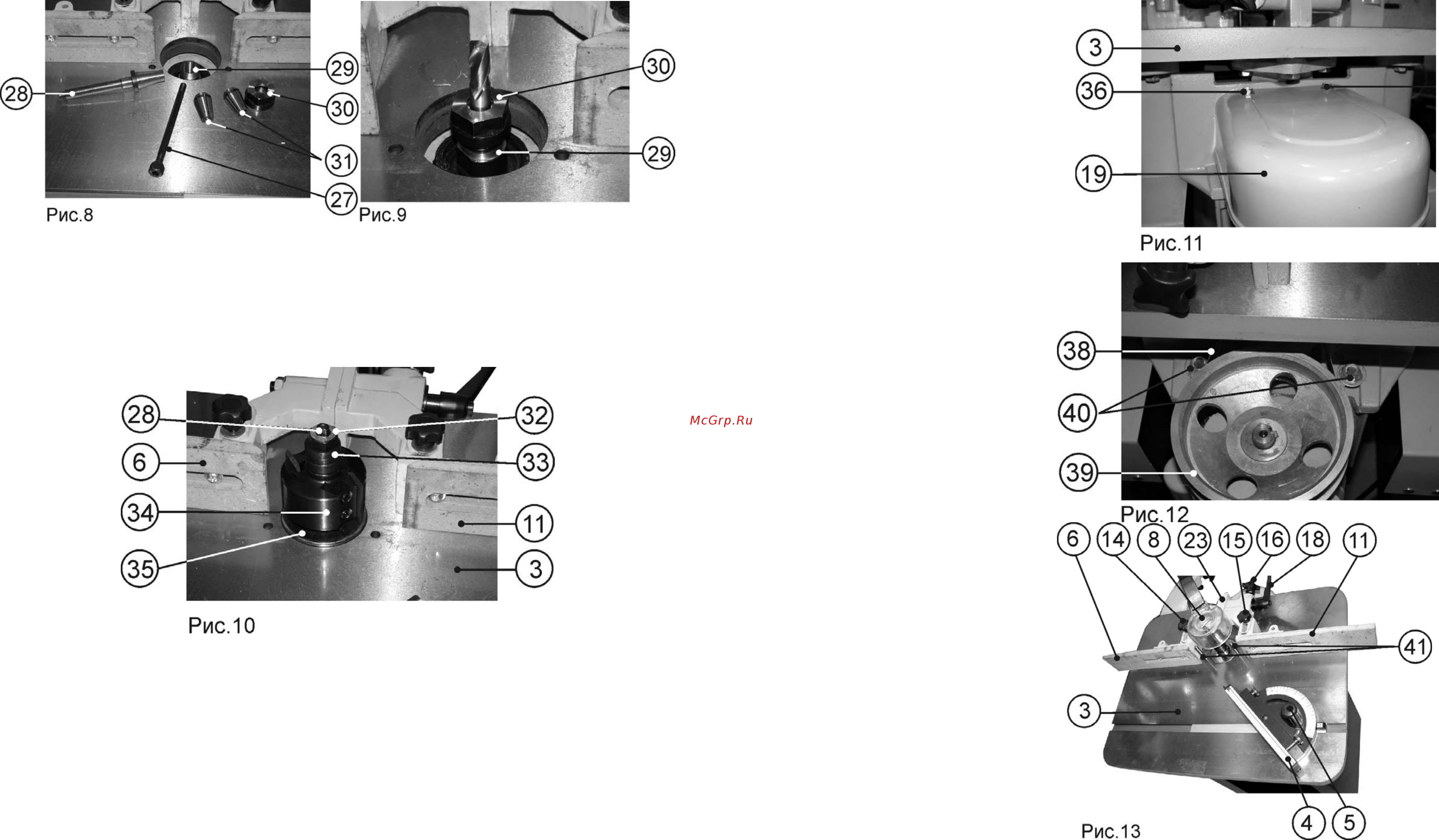

8.6. Установка цангового зажима и фрезы с цилиндрическим хвостовиком
8.6.1. Выполните пункт 8.5.2.
8.6.2. Вставьте в конусную часть шпинделя (29) цангу (31). На резьбовую часть шпинделя (29) накрутите на 1-2
оборота колпачковую гайку (30), Рис.8.
8.6.3. В отверстие цанги (31) вставьте фрезу с цилиндрическим хвостовиком, соответствующим диаметру цанги
(31), Рис.9.
8.6.4. Как описано выше, удерживая ключом (25) (п.8.5.2) шпиндель (29), затяните
колпачковую гайку (30) до
определённого усилия, Рис.9.
8.7. Установка фрезерных головок или насадных фрез
8.7.1. Для установки фрезерной головки или насадных фрез (прорезных, дисковых и т.п.) необходимо выполнить
работы, указанные в п.8.5.2. Открутите гайку (32). Со вставки шпинделя (28) снимите наборные шайбы (33),
Рис.10.
8.7.2. На вставку шпинделя (28) установите фрезерную головку (34) (или насадную фрезу) выше фрезерной
головки (34); при необходимости, установите
наборные шайбы (33) так, чтобы перекрыть 1-2 витка резьбы на
вставке шпинделе (28). В противном случае, вы не сможете закрепить фрезу или фрезерную головку (34) гайкой
(32), Рис.10. Удерживая ключом шпиндель (п. 8.5.2), затяните гайку (32), Рис.10, до определенного усилия.
8.7.3. При выполнении разного вида фрезерования не на всю высоту заготовки (например, выборка паза и т.п. -
нижняя
часть заготовки не обрабатывается) на вставку шпинделя (28) перед фрезой или фрезерной головкой (34)
по мере необходимости установите наборные шайбы (33). Установите фрезерную головку (34) и закрепите
(см.п.8.5.2, Рис.10.).
8.7.4. При выполнении некоторых фрезерных операций не на всю высоту заготовки (например, выборка четверти
и т.п. – верхняя часть заготовки не обрабатывается), когда высота
режущей части фрезы или фрезерной головки
(34) превышает размер фрезерования, необходимо извлечь вкладышное кольцо (35). Опустите фрезерную
головку (34) ниже плоскости рабочего стола (3), Рис.10.
9. РЕГУЛИРОВКА
Ваш станок был собран и полностью отрегулирован на заводе- изготовителе. Во время транспортировки
регулировки могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить.
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте
какие-либо регулировки при включенном станке. Это может
привести к травме.
9
9.1. Регулировка натяжения приводного
ремня
9.1.1. Открутите два болта (36). Снимите
защитный кожух (19), Рис.11.
9.1.2. Проверьте натяжение приводного ремня
(38). При слабом натяжении, при
неравномерной нагрузке ремень (38) может
проскальзывать, что приведёт к некачественной
обработке заготовки.
9.1.3. Чрезмерное натяжение ремня (38)
приведёт к его
преждевременному износу.
9.1.4. Для увеличения или уменьшения
натяжения ремня (38) необходимо ослабить две
гайки (40) и, соответственно, переметить шкив
(39), Рис.12. Зафиксируйте положение двумя
гайками (40).
9.1.5. Установите защитный кожух (19) на
прежнее место (п.9.1.1).
9.2. Регулировка перед началом работы
9.2.1. Установите фрезу согласно
предполагаемой операции (см.п.п.8.6-8.7).
9.2.2. Установите переднюю (11) и заднюю (6)
направляющие планки в одной плоскости, по
касательной к окружности резания фрезы
(34), Рис.10.
9.2.3. При сквозном (плоском и профильном)
фрезеровании задняя направляющая планка
(6) остаётся, как указано в п.9.1.2, а
переднюю направляющую планку (11)
следует
установить параллельно задней
направляющей планке (6) со смещением
назад на величину состругиваемого слоя,
Рис.10.
9.2.4. При профильном несквозном
фрезеровании обе направляющие планки (6 и
11) устанавливаются в одной плоскости без
смещения относительно друг друга, но со
смещением к касательной окружности
резания фрезы (34) на величину
состругиваемого слоя, Рис.10.
9.2.5. Фиксированное положение
направляющих планок (6 и 11) определяет
положение гаек фиксации (14 и 15),
соответственно, Рис13.
9.2.6. Перемещение передней направляющей
планки (11) относительно задней
направляющей планки (6) производится
вращением винта перемещения (16) при не
зафиксированном положении гайки фиксации
(15) и ручки фиксации (18), Рис13.
9.2.7. Перемещение обеих направляющих
планок (6 и 11) без смещения относительно
друг друга производится непосредственным
перемещением стойки (23) при не
зафиксированном положении гаек фиксации
(14 и
15) и зафиксированном положении ручки
фиксации (18), Рис13.
9.2.8. При выполнении торцевого фрезерования на рабочем столе (3) установите направляющую скоса (4)
(см.п.8.2). Поверните ручку (5) против часовой стрелки, установите направляющую скоса (4) на показания
требуемого угла. Поворотом по часовой стрелке ручки (5) зафиксируйте положение направляющей скоса (4).
9.2.9. Высота фрезерования устанавливается перемещением ручки (13), положение фиксируется винтом
фиксации (12).
9.2.10. Направление вращения шпинделя устанавливается переключателем (21), Рис.3.
При этом, соответственно
меняется и назначение направляющих планок (6 и 11) - задняя становится передней и наоборот. Направление
вращения фрезы должно быть противоположно направлению подачи заготовки (навстречу).
