10
10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
10.1. Подготовка к работе
10.1.1. Для фрезерных работ на станке подбирайте однородные заготовки, производите разметку заготовки таким
образом, чтобы в зону фрезерования не попадали сучки и т.п. Убедитесь в правильности настройки
состругиваемого слоя и направлении вращения фрезы (п.9.2).
10.1.2. При не работающем станке поместите заготовку на рабочий
стол (3). Проверьте плавность движения и
равномерность прилегания заготовки к рабочему столу (3) и направляющей планке (11), Рис. 13.
10.1.3. При выполнении фрезерной операции с применением направляющей скоса (4), при не работающем станке
проверьте равномерность прилегания заготовки к направляющей скоса (4) и рабочему столу (3), а также
плавность движения направляющей скоса (4) и заготовки по рабочему столу (3), Рис. 13.
10.1.4. При
обработке заготовок длиной более 1000мм установите роликовые опоры.
10.2. Включение
ВНИМАНИЕ! Перед пробным включением станка убедитесь, что на рабочем столе все узлы и механизмы
надёжно закреплены, нет посторонних предметов, и ничто не мешает вращению шпинделя и фрезы.
10.2.1. Вставьте электрическую вилку шнура питания
станка в розетку с напряжением 220 вольт.

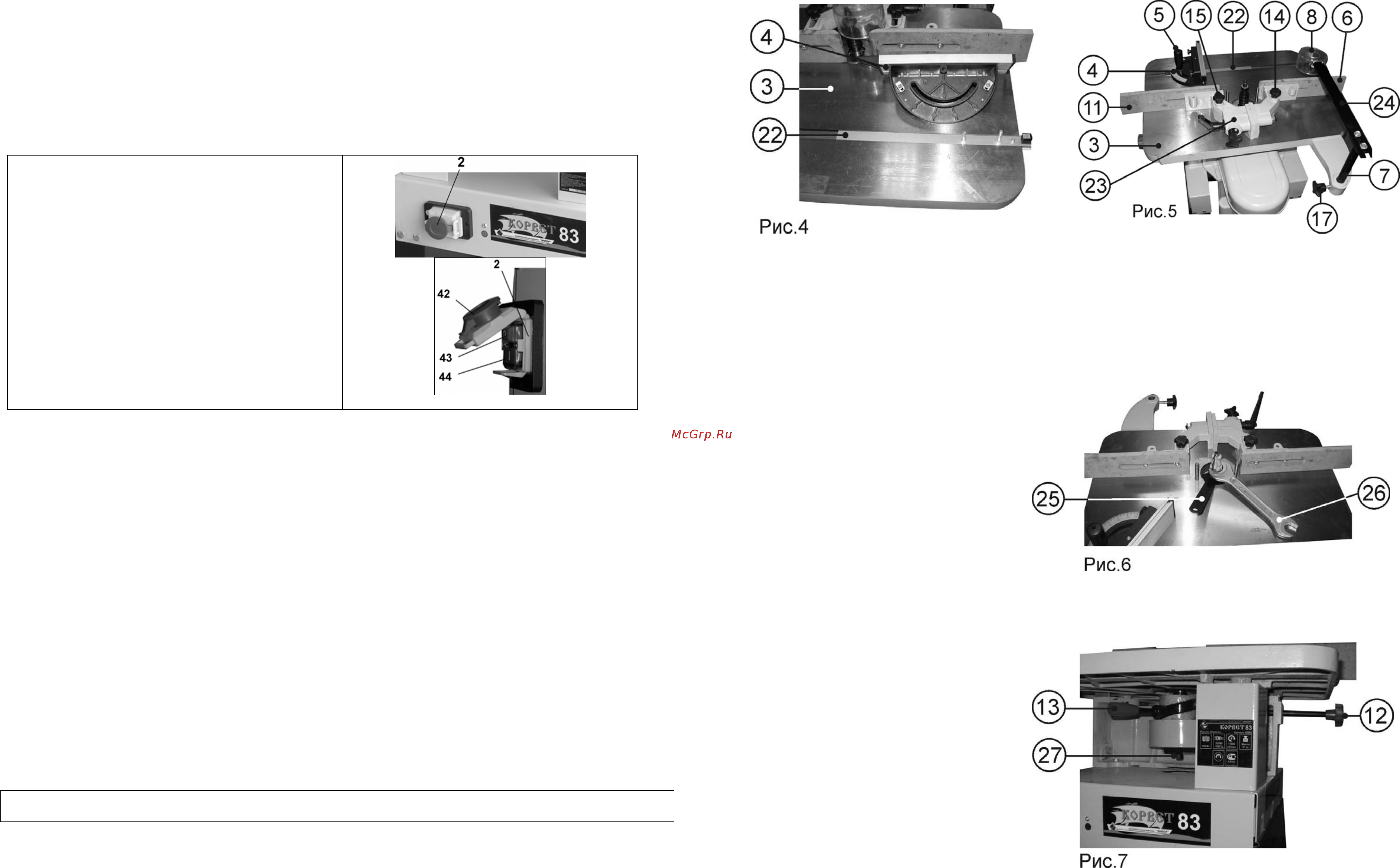

10.2.2. Магнитный пускатель
(2) расположен на
лицевой панели фрезерного станка), Рис.14..
10.2.3. Нажмите и сдвиньте по стрелке красную
крышку (42) магнитного пускателя (2), Рис.14.
10.2.4. Включение станка производится нажатием на
зелёную кнопку (44). Скорость шпинделя постепенно
повысится до максимальных оборотов, Рис. 14.
10.2.5. Станок должен поработать не менее 1 минуты.
Убедитесь, что все элементы станка надежно
закреплены и работают равномерно и
правильно.
10.2.6. Когда фрезерование закончено, нажмите на
красную кнопку (43) или на красную крышку (42).
10.2.7. Красную крышку (42) передвиньте в обратном
направлении, см.п. 10.2.2.
10.2.8. Отключите вилку шнура питания станка от
питающей розетки.
Рис. 14
10.3. Фрезерование
10.3.1. К работе с фрезерным станком допускаются подготовленные и имеющие опыт работы с фрезерными
деревообрабатывающими станками лица. Приступая к выполнению фрезерной операции на станке, необходимо
изучить руководство по эксплуатации, устройство станка, назначение каждого органа управления станком.
10.3.2. Перед выполнением намеченной фрезерной операции изучите методы и режимы предполагаемой
обработки, получите информацию
в соответствующих учебных пособиях или у квалифицированного специалиста.
10.3.3. Произведите подготовительные настройки, описанные выше.
10.3.4. Подавайте заготовку с равномерной скоростью. Любая остановка заготовки образует неровность или
ступень на обрабатываемой поверхности заготовки. При фрезеровании верхняя часть фрезы, находящаяся выше
заготовки, в целях собственной безопасности должна закрываться защитным колпаком (8), Рис.13.
10.3.5. Скоростной режим подачи
и глубина фрезерной обработки при использовании определённых материалов
заготовок и режущего инструмента подбирается по справочной литературе или опытным путём. Только при
правильно выбранных режимах можно рассчитывать на высококачественное выполнение операции.
10.4. Фрезерование криволинейных кромок
10.4.1. Фрезерование криволинейных кромок может быть плоским и профильным, сквозным (по всему контуру
заготовки) и не сквозным (часть
длины контура).
10.4.2. Для выполнения криволинейного фрезерования используются специальные приспособления – цулаги,
упорные кольца и копировальные пальцы (41). При копировании заготовки по имеющемуся образцу или шаблону
в рабочем столе (3) предусмотрена установка двух съёмных копировальных пальцев (41). Заготовку кладут на
копир – шаблон, который имеет конфигурацию будущей детали, и зажимают. Кромку копира – шаблона обводят
по копировальному
пальцу (41), Рис.13. Фреза на заготовке повторяет конфигурацию копира – шаблона. Меняя
шаблоны и режущий инструмент, можно получить различные изделия. Об изготовлении и методах работы с
этими приспособлениями можно получить информацию в соответствующих учебных пособиях о работе с
фрезерными деревообрабатывающими станками.
ВНИМАНИЕ! не включайте и не выключайте станок при не отведённой от
режущего инструмента заготовке
11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: для собственной безопасности необходимо выключить станок и отключить вилку из
электрической розетки перед выполнением обслуживания станка.
11.1. Обслуживание
11.1.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливание пыли, стружки и посторонних
предметов на станке и внутри корпуса. Освобождайте все трущиеся узлы и детали от пыли, стружки и
посторонних предметов. Периодически очищайте станок сжатым воздухом.
7
8. СБОРКА
ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ
И ВСЕХ
ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ
8.1. Монтаж фрезерного станка
8.1.1. Из двух боковых панелей (В) и двух планок (Н), используя крепёж (К), Рис. 1, соберите основание (1), Рис.2.
8.1.2. Установите станок (А) , и используя крепёж (К), Рис. 1, закрепите на основании (1), Рис.2.
8.1.3. Фрезерный станок должен устанавливаться на прочном полу. Для повышения устойчивости фрезерный
станок рекомендуется прикреплять к полу.
8.1.4. Перед установкой станка убедитесь, что помещение достаточно освещено, и что оператор не будет
работать в собственной тени.
8.2. Установка направляющей скоса
8.2.1. В паз рабочего стола (3) вставьте скользящую планку (22), Рис.4.
8.2.2. Используя шайбу (Р), Рис.1, на скользящей планке (22) установите и ручкой (5) закрепите направляющую
скоса (4), Рис.5.
8.3. Установка направляющих планок
8.3.1. На рабочем столе
(3) установите
стойку (23), закрепите винтами фиксации (14
и 15).
8.3.2. На стойке (23) винтами фиксации (10)
закрепите заднюю и переднюю
направляющие планки (6 и 11), Рис.2; 5.
8.4. Установка защитного колпака
8.4.1. Используя крепёжные детали (Е), Рис.1,
стойку защитного колпака (7), штангу (24) и
защитный колпак (8) соедините в один узел,
Рис. 5.
8.4.2. Стойку защитного колпака (7) вставьте в
гнездо на рабочем столе (3), закрепите
фиксирующим винтом (17), Рис. 5.
8.5. Демонтаж и монтаж вставки шпинделя
8.5.1. На станке предусмотрена замена
вставки шпинделя или возможность установки
шпиндельной насадки (цангового зажима) на
место вставки шпинделя (28), Рис.8.
8.5.2. Удерживая ключом (25), Рис.6,
шпиндель (29), Рис.8, открутите на два – три
оборота шпильку (27), Рис.7. Лёгкими
ударами деревянного молотка по нижнему
концу шпильки (27), Рис.7, конус вставки
шпинделя (28) выведите из зацепления с
конусом шпинделя (29). После чего,
продолжая удерживать ключом (25) шпиндель
(29), выкрутите шпильку (27). Извлеките
шпиндельную вставку (28), Рис.8.
8.5.3. Вставьте конусную часть шпиндельной
вставки (28) в ответную конусную часть
шпинделя (29). Вставьте шпильку (27),
используя ключи, как описано выше и
закрутите шпильку (27) до определённого
усилия, Рис.8.
