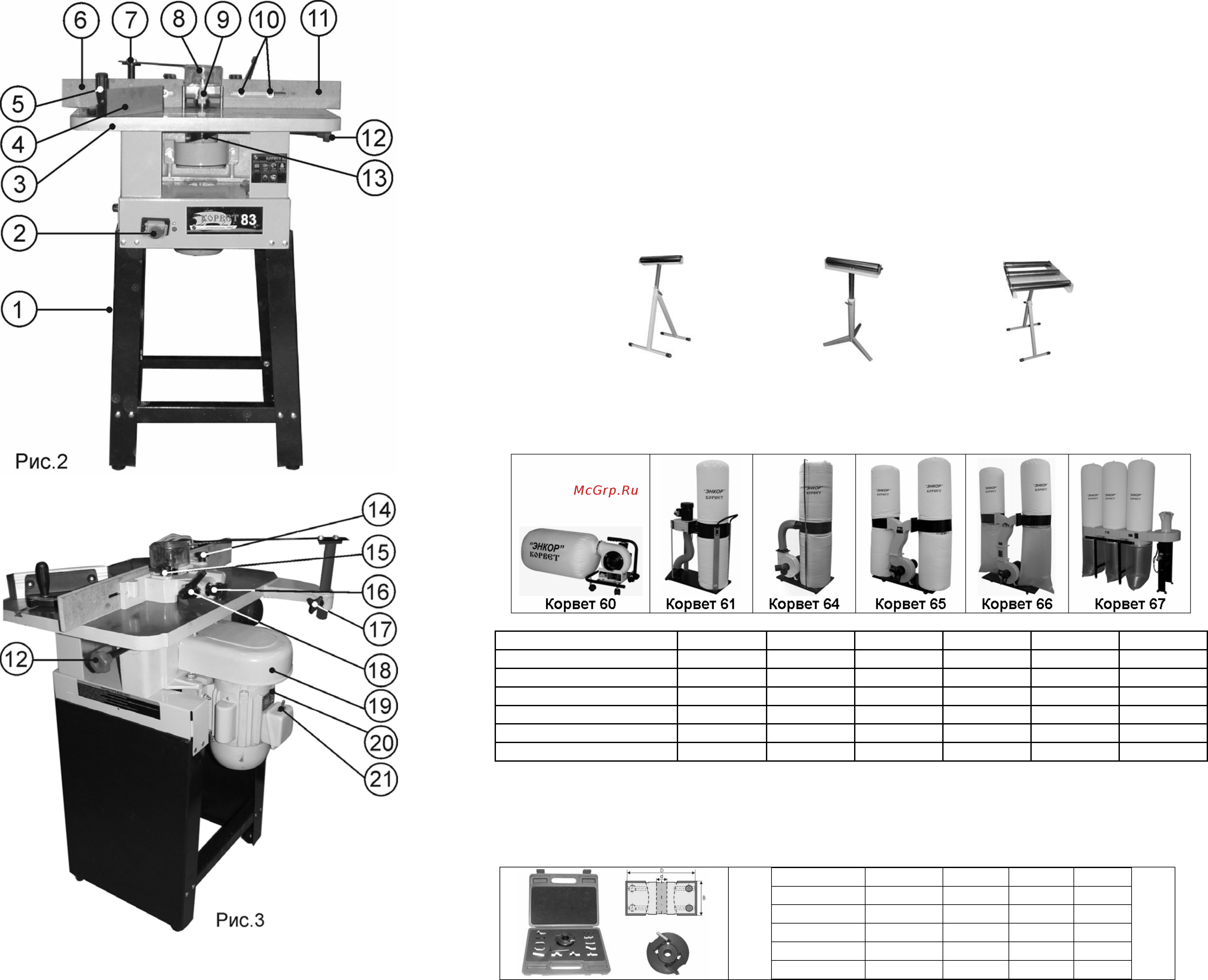

7. УСТРОЙСТВО СТАНКА
7.1. Станок состоит из следующих
сборочных единиц и деталей (Рис.2, 3)
1. Основание
2. Магнитный пускатель
3. Рабочий стол
4. Направляющая скоса
5. Ручка (фиксирующая положение
направляющей скоса)
6. Направляющая планка (задняя)
7. Стойка защитного колпака
8. Защитный колпак
9. Вставка шпинделя
10. Винт фиксации (направляющей
планки)
11. Направляющая планка (передняя)
12. Винт фиксации (перемещения
шпинделя)
13. Ручка (перемещения шпинделя)
14. Гайка фиксации (перемещения задней
направляющей планки)
15. Гайка фиксации (перемещения
передней направляющей планки)
16. Винт перемещения (передней
направляющей планки)
17. Фиксирующий винт (стойки)
18. Ручка фиксации (винта перемещения
передней направляющей планки)
19. Защитный кожух
20. Электродвигатель
21.Переключатель (направления
вращения шпинделя)
11
11.1.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае износа,
повреждения следует заменять немедленно.
11.1.3. Приводные ремни следует менять, когда их натяжение не помогает предотвращать проскальзывание
шпинделя.
11.1.4. Станок всегда необходимо проверять перед работой. Все неисправности должны быть устранены и
выполнены регулировки. Проверьте плавность работы всех деталей
.
11.1.7. После окончания работы удалите стружку со станка и тщательно очистите все поверхности. Рабочие
поверхности должны быть сухими, слегка смазанными маслом.
11.1.8. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых деталей, узлов и
механизмов станка после 50 часов наработки.
11.1.9. Для смазки поверхностей станка применяйте машинное масло. Для смазки ходовых винтов
применяйте
густую смазку типа ЛИТОЛ
12. ОПОРА РОЛИКОВАЯ
Для создания удобства при работе со станком рекомендуем приобрести опору роликовую (Рис.15), которая
облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового
изделия после обработки.
Рис. 15
Код для заказа 29940 Код для заказа 29941 Код для заказа 29942
13. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ»,
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.16), которые обеспечат
надлежащие условия работы и сохранят ваше здоровье.
Рис . 16
КОРВЕТ 60 КОРВЕТ 61 КОРВЕТ 64 КОРВЕТ 65 КОРВЕТ 66 КОРВЕТ 67
Напряжение питания 220В, 50 Гц 220В, 50 Гц 220В, 50 Гц 220В, 50 Гц 380В, 50 Гц 380В, 50 Гц
Потребляемая мощность 750 Вт 750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха 13,9 м
3
/мин. 14,2 м
3
/мин. 42,6 м
3
/мин. 62,3 м
3
/мин. 70,8 м
3
/мин.76м
3
/мин.
Объём фильтра 0,064м
3
0,153м
3
0,306м
3
0,306м
3
0,7м
3
Объём пылесборника 0,015м
3
0,064м
3
0,153м
3
0,306м
3
0,43м
3
0,59м
3
Код для заказа 90600 90610 90640 90650 90660 90670
14. ФРЕЗЕРНАЯ ГОЛОВКА ДЛЯ УСТАНОВКИ СМЕННЫХ НОЖЕЙ
Фрезерная головка с профильными ножами, Рис.17, используется для обработки сложных поверхностей при
изготовлении наличников, плинтусов, багетов, профилированного конструкционного бруса и пр. Корпус
фрезерной головки, Рис.18, выполнен из высокопрочного термообработанного сплава. Сменные ножи
изготовлены из высоколегированной стали.
Фрезерная головка с набором сменных ножей
Артикул 19301 19302 19303 19304
D, мм 72 72 77 77
d. мм 12,7 19 30 32
В, мм 40 40 40 40
Z, шт 2 2 2 2
n max, об/мин 11500 11500 6000 6000
Рис. 17
