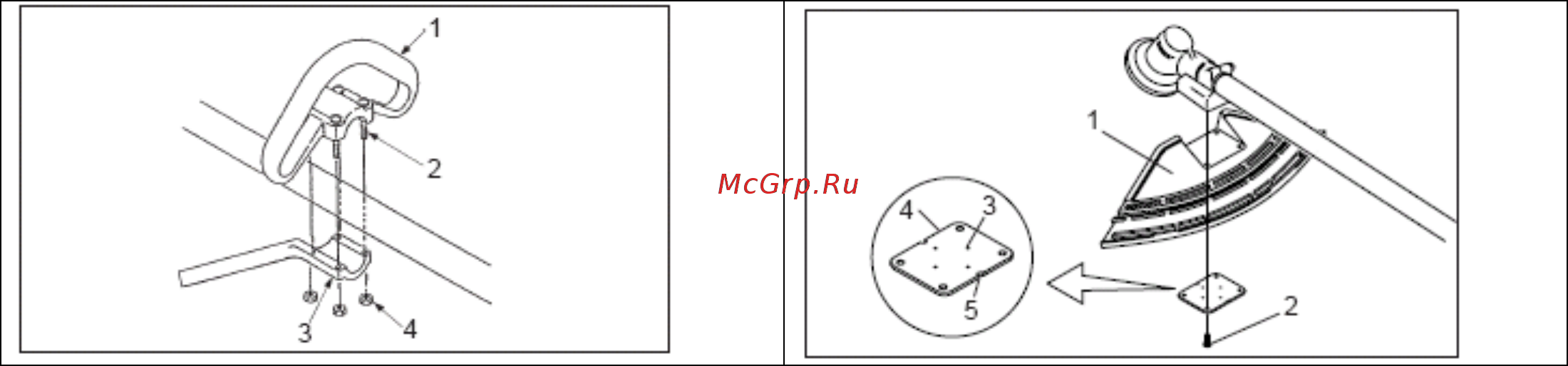

СБОРКА
(ВАРИАНТ С КРУГОВОЙ РУКОЯТКОЙ)
1. Круговая рукоятка
2. Винт М5х35
3. Крепежная скоба
4. Гайка
КРУГОВАЯ РУКОЯТКА
Соедините круговую рукоятку и скобу для сборки ведущего
вала.
Разместите рукоятку в удобном для работы положении и
закрутите винтами (М5х35).
1. Скоба
2. Болт М5х25
3. Выпуклость монтажной
пластинки
4. Монтажная пластинка
5. Выемка монтажной
пластинки
УСТАНОВКА СКОБЫ
Приложите
скобу к монтажной поверхности угловой
трансмиссии и установите скобу, прижав пластину снизу и
слегка закручивая 4 винта (M5х25).
Совместите выемки и выпуклости монтажной пластины и
соответствующие выпуклости и выемки скобы и зафиксируйте
скобу, крепко закрутив 4 винта (М5х25).
