Echo CLS-5800 кусторез [17/33] Сборка

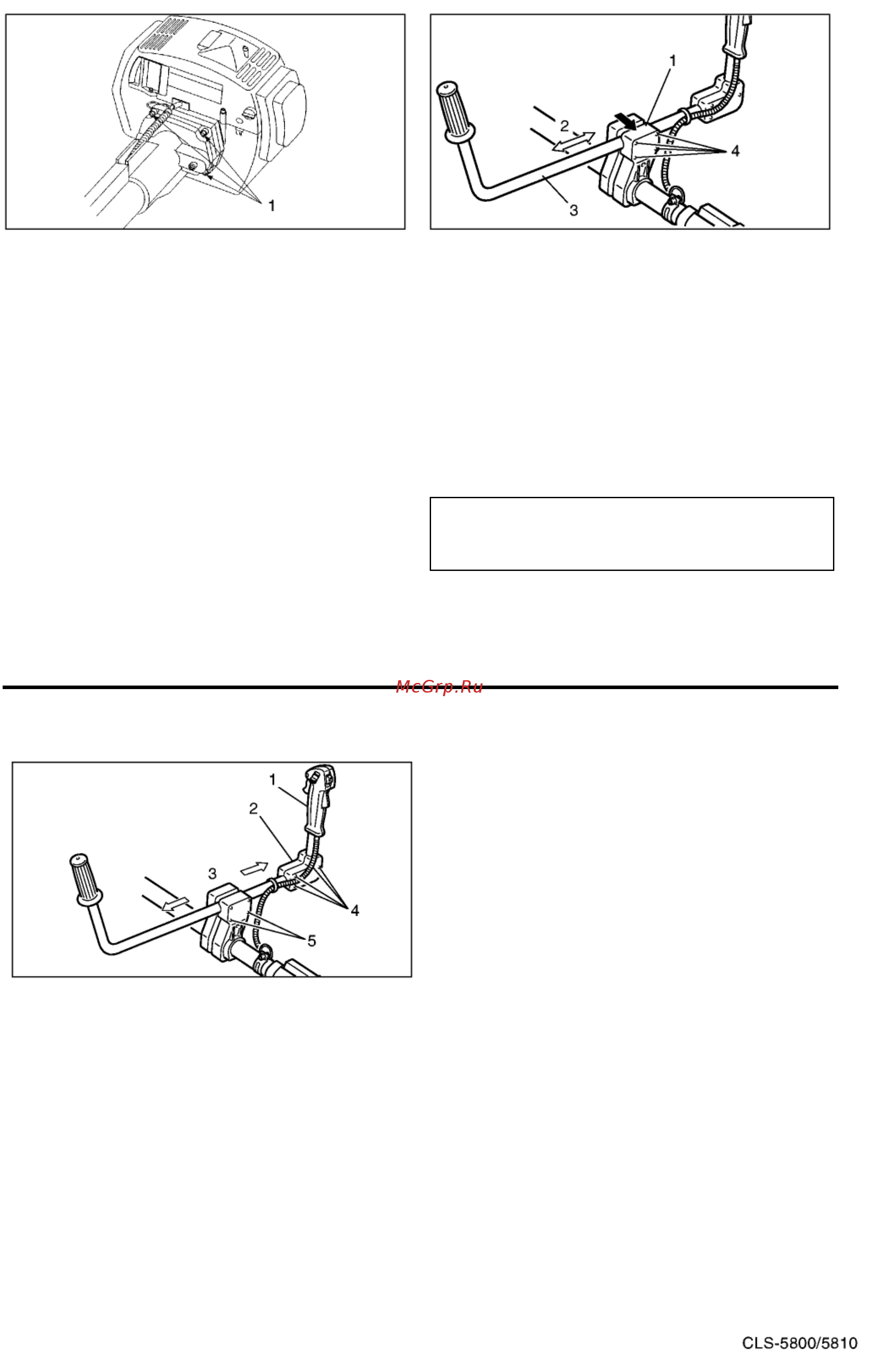

1. Четыре болта M5x25

ПРИВОДНОЙ ВАЛ

• Поставьте двигатель вертикально.

• Установите приводной вал в сборе; убедитесь, что

он находится в правильном положении.

• Затяните четыре болта (M5x25) для закрепления

приводного вала в сборе.

УСТАНОВКА U-ОБРАЗНОЙ РУКОЯТКИ

• Свободно соедините рукоятку и кронштейн опоры

рукоятки.

• Установите рукоятку в удобное для работы

положение и затяните четыре болта (M5x35).

СБОРКА

1. Опора рукоятки

2. Регулировка

ПРИМЕЧАНИЕ:

левая и правая части U-образной рукоятки

регулируются.

3. U-образная рукоятка

4. Четы

е болта M5x35

1. Рукоятка управления

2. Кронштейн

3. Регулировка

УСТАНОВКА ПРАВОЙ РУКОЯТКИ

• Свободно соедините рукоятку и кронштейн опоры

рукоятки.

• Установите рукоятку в удобное для работы положение

и затяните четыре болта (M5x25).

4. Болты M5x25

5. Болты M5x35
