основания (1).

7.5.3. Установите в цанговый зажим цен-

трирующий конус (не входит в комплект

поставки) до упора в копировальную втул-

ку (Г), тем самым отцентрировав ее.

Примечание: Если нет возможности

использовать центрирующий конус,

отцентрируйте копировальную втул-

ку по фрезе, следя за тем, чтобы за-

зор между фрезой и кольцом копиро-

вальной втулки

был одинаков по всей

окружности кольца.

7.5.4. Завинтите 2 винта (П) в закладные

гайки пылеотвода (Д) через основание (2)

фрезера.

7.5.5. Извлеките из цангового зажима цен-

трирующий конус.

Примечание: Для получения наилуч-

ших результатов копировальная втул-

ка обычно подбирается по диаметру

фрезы. Диаметр фрезы должен быть

немногим меньше внутреннего диаме-

тра кольца копировальной втулки.

7.6. Установка и регулировка парал-

лельного упора (Рис.10).

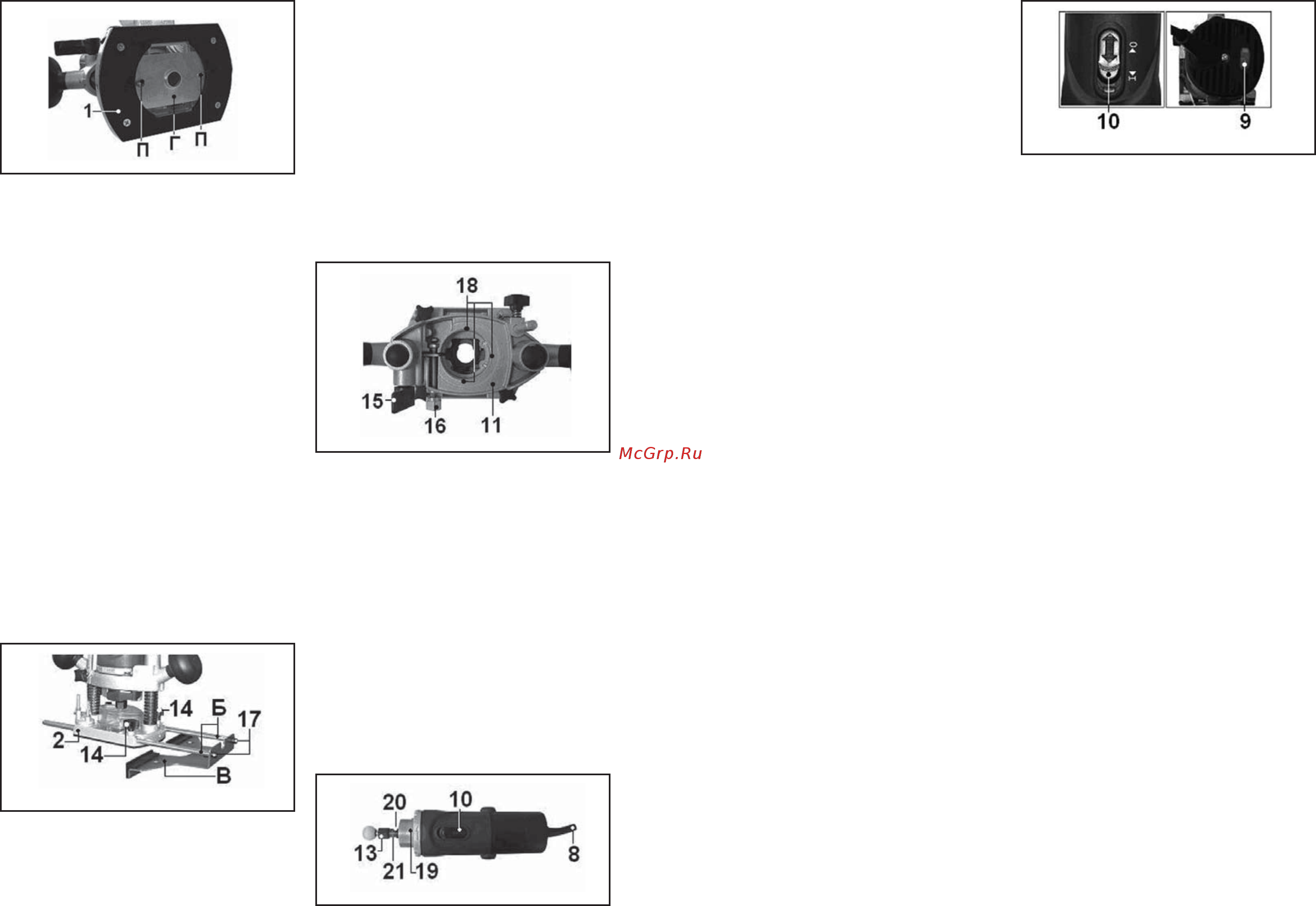

Рис. 9

7.6.1. Вставьте штанги параллельного

упора (Б) из комплекта поставки в соот-

ветствующие отверстия основания (2).

7.6.2. Установите параллельный упор (В)

на штанги (Б) и зафиксируйте винтами

(17).

7.6.3. Установите фрезер на размеченную

линию так, чтобы вертикальная ось фре-

зы находилась над линией разметки.

7.6.4. Придвиньте параллельный упор

(В) к краю обрабатываемой заготовки, не

сдвигая

фрезер с линии разметки.

7.6.5. Зафиксируйте штанги (Б) тремя

винтами (14) на основании (2) фрезера.

Примечание: Для удобства и точности

работы на одной из штанг (Б) парал-

лельного упора нанесена шкала.

7.7. Поворот опорного фланца (Рис.11-

12).

В особых случаях, например, при стацио-

нарной установке фрезера на фрезерный

стол, допускается поворачивать опорный

фланец (11) относительно корпуса (7) с

шагами 90°.

7.7.1. Демонтируйте гайку зажимной цан-

ги (13) и цанговый зажим согласно п.7.2.

7.7.2. Рожковым ключом (С) из комплекта

поставки ослабьте гайку фиксации (16).

7.7.3. Извлеките из опорного фланца (11)

корпус фрезера (7).

7.7.4. Поверните опорный фланец (11) от-

носительно корпуса фрезера (7).

7.7.5. Установите корпус фрезера (7) на

опорный фланец (11), проследив за тем,

чтобы приливы (19) обязательно попали

в пазы (18) опорного фланца (11).

Рис. 10

Рис. 11

Рис. 12

7.7.6. Рожковым ключом (С) из комплекта

поставки затяните гайку фиксации (16),

тем самым зафиксировав корпус фрезера

(7) в опорном фланце (11).

7.7.7. Установите цанговый зажим и гайку

зажимной цанги (13) согласно п. 7.2.

7.8. Использование фрезера в каче-

стве прямой шлифовальной машины

(Рис.12).

Внимание! Используйте оснастку,

предельно допустимая скорость вра-

щения которой не меньше, чем макси-

мальная скорость вращения шпинделя

на холостом ходу.

7.8.1. Извлеките корпус фрезера (7) из

опорного фланца (11) согласно п. 7.7.

7.8.2. Установите цанговый зажим и гайку

зажимной цанги (13) согласно п. 7.2. на

шпиндель (20).

7.8.3. Вставьте хвостовик вашей оснастки

в цанговый зажим на глубину, не менее,

чем на 2/3 длинны хвостовика.

7.8.4. Удерживая шпиндель (20) от прово-

рота, за 2 проточки затяните гайку зажим-

ной цанги (13).

8. ПОРЯДОК РАБОТЫ ФРЕЗЕРОМ

Перед началом работы обратите вни-

мание на правильность сборки, ре-

гулировки и соответствие оснастки

предполагаемой операции. Убедитесь

в отсутствии инородных предметов в

заготовке.

8.1. Включение и настройка необхо-

димой частоты вращения шпинделя

(рис.13).

8.1.1. Переместите клавишу выключателя

(10) в положение «I».

8.1.2. Регулятором частоты вращения

шпинделя (9) установите необходимую

частоту вращения режущего инструмен-

та.

8.1.3. Дождитесь, пока шпиндель достиг-

нет установленной максимальной часто-

ты вращения.

8.1.4. Нажмите на рукоятки (5) и опустите

опорный фланец (11) вниз на установлен-

ную глубину обработки материала.

8.1.5. Зафиксируйте опорный фланец (11)

в этом положении при помощи стопорного

Рис. 13

рычага (15).

8.1.6. Произведите обработку заготовки,

предварительно убедившись в отсутствии

в ней инородных предметов.

Внимание! Фрезерование должно быть

встречным, то есть, режущие кромки

фрезы должны двигаться навстречу

обрабатываемому материалу. Направ-

ление вращения фрезы указано стрел-

кой на корпусе фрезера (7).

8.1.7. Для остановки фрезера перемести-

те клавишу выключателя (10) в положение

«0». Обороты двигателя

будут снижаться.

Дождитесь полной остановки режущего

инструмента.

8.2. Начало фрезерования.

8.2.1. В зависимости от вида выбранной

фрезы, в материал можно врезаться не-

посредственно фрезой, либо после пред-

варительных операций.

8.2.2. Пазовой фрезой необходимо вре-

заться с торца заготовки, либо предвари-

тельно просверлив отверстие под фрезу в

плоскости заготовки.

8.2.3. Концевой фрезой можно врезаться

в плоскость заготовки.

8.3. Параллельное фрезерование.

8.3.1. Для параллельного фрезерования

рекомендуется использовать параллель-

ный упор. В случаях, когда необходимо

провести обработку далеко от края заго-

товки, рекомендуется закрепить струбци-

нами направляющую (доску, профиль) и

провести обработку параллельно направ-

ляющей.

8.4. Копирование.

8.4.1. Для копирования используются ко-

пировальные втулки.

8.4.2. Фрезером с установленной копиро-

вальной втулкой «обкатывают» вокруг по-

верхности шаблона. Применяется в мел-
