косерийном производстве.

8.4.3. Применяя копировальную втулку

вместе с шипорезным приспособлением

(приобретается отдельно), изготавлива-

ются за один проход шиповые соедине-

ния.

8.5. Фрезерование торцов.

8.5.1. Для обработки торцов заготовки

используются специальные профильные

фрезы.

Примечание: Для достижения макси-

мальной производительности труда

и получения отличных результатов

очень важно выбрать достаточные

обороты шпинделя и правильную ско-

рость подачи, наиболее подходящие к

типу обрабатываемого материала.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1. Продолжительная эксплуатация из-

ношенного или повреждённого режущего

инструмента (фрезы) приводит к сниже-

нию производительности и может стать

причиной перегрузки двигателя. Замените

режущий инструмент сразу, как только за-

метите, что он затупился или поврежден.

9.2. Регулярно проверяйте все установ-

ленные

на фрезере винты, следите за

тем, чтобы они были затянуты. Немед-

ленно затяните винт, который окажется

ослабленным.

9.3. По окончанию работы извлеките фре-

зу из зажимной цанги.

9.4. Очистите фрезер от грязи, пыли и

протрите чистой ветошью.

9.5. Храните фрезер в сухом помещении,

исключив воздействие прямых солнечных

лучей.

9.6. Фрезер, вышедший из строя

и не под-

лежащий ремонту, необходимо сдать на

специальные приемные пункты по его

утилизации. Не выбрасывайте вышедший

из строя электроинструмент в бытовые

отходы!

глубину обработки заготовки. Более грубо

глубину обработки можно выставить, ис-

пользуя подвижную шкалу (6).

7.3.2. Зафиксируйте это положение при

помощи стопорного рычага (15).

7.3.3. Опустите подвижную шкалу (6) до

упора на

самую нижнюю площадку ре-

вольверного ограничителя глубины (3).

Примечание: Револьверный ограни-

читель глубины (3) предназначен для

оптимизации работы фрезером. Благо-

даря ступенчатой регулировке глуби-

ны обработки, достигается наиболее

высокое качество обработки и снижа-

ется нагрузка на двигатель.

7.3.4. Зафиксируйте подвижную шкалу (6)

при помощи винта фиксации (4).

7.3.5. Отпустите фиксатор (15).

7.3.6. Глубину обработки можно разбить

на несколько проходов, проворачивая во-

круг своей оси револьверный ограничи-

тель глубины (3).

Всегда проверяйте глубину погруже-

ния в материал пробным фрезерова-

нием на ненужном обрезке материала.

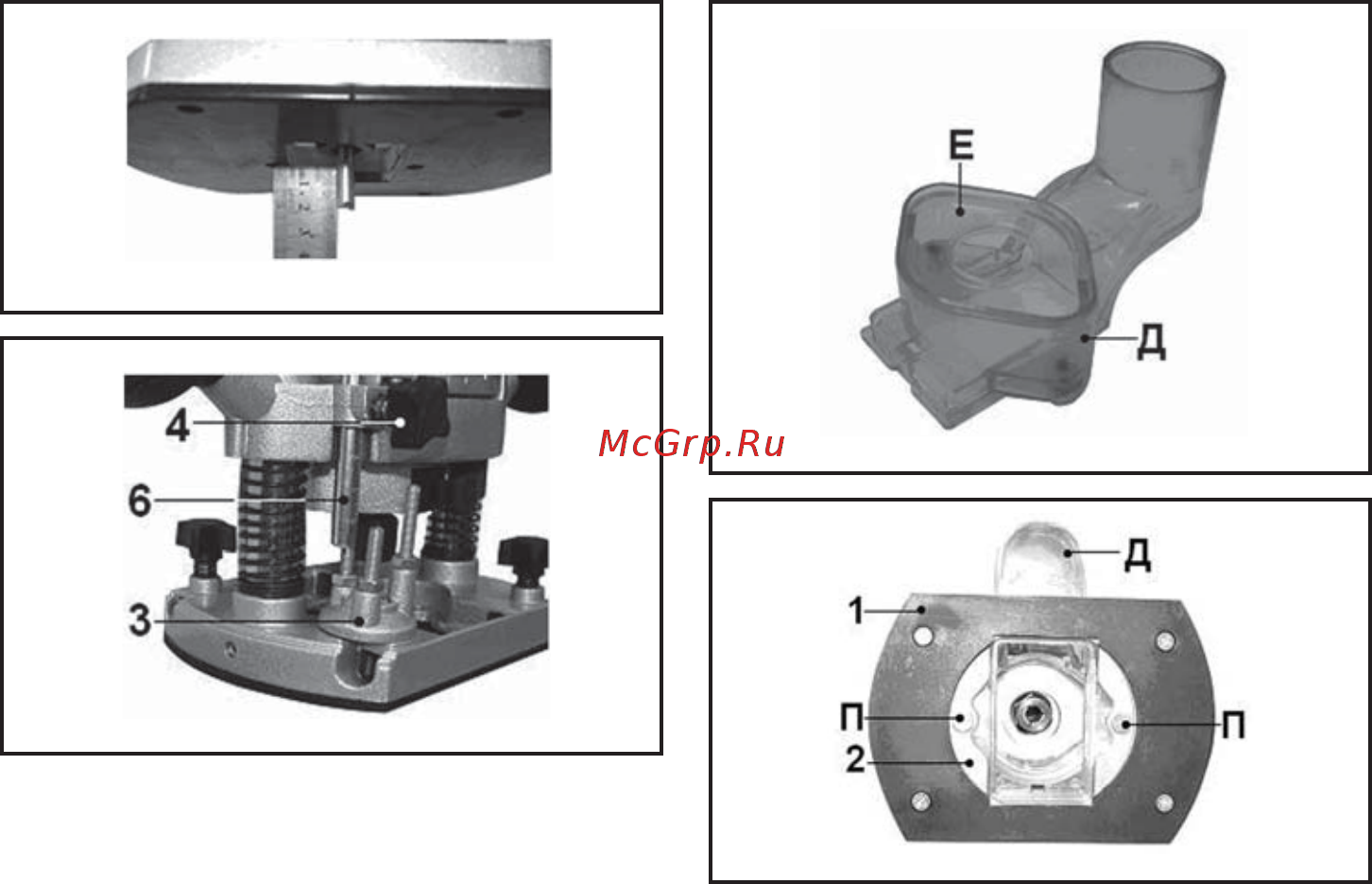

7.4. Установка пылеотвода (Рис.7-8).

Для эффективного удаления пыли из ра-

бочей зоны при работе с использованием

пылесоса применяется пылеотвод. Систе-

ма пылеудаления состоит из пылеотвода

с патрубком (Д) и крышки пылеотвода (Е).

К патрубку пылеотвода (Д) подключается

приемная труба пылесоса.

7.4.1. Установите в пылеотвод (Д) крышку

(Е) из комплекта поставки.

Примечание: Будьте особенно внима-

тельны при работе фрезами диаме-

тром более 24 мм, так как существует

опасность повреждения крышки (Е)

пылеотвода и выхода ее из строя.

7.4.2. Демонтируйте гайку зажимной цан-

ги (13) и цанговый зажим согласно п.7.2.

7.4.3. Установите пылеотвод (Д) в сборе

с крышкой (Е) в специальное гнездо на

основании (2).

7.4.4. Перевернув фрезер, завинтите 2

винта (П) в закладные гайки пылеотвода

(Д) через основание (2) фрезера.

7.4.5. Установите цанговый зажим и гайку

зажимной цанги (13) согласно п. 7.2.

7.5. Установка копировальной втулки

(Рис.7-9).

7.5.1. Установите пылеотвод согласно п.

7.4.

7.5.2. В специальный паз на внутренней

стороне накладки основания (1) установи-

те копировальную втулку (Г) из комплек-

та поставки, сориентировав ее кольцом

в сторону наружной стороны накладки

Рис. 5

Рис. 6

Рис. 7

Рис. 8
