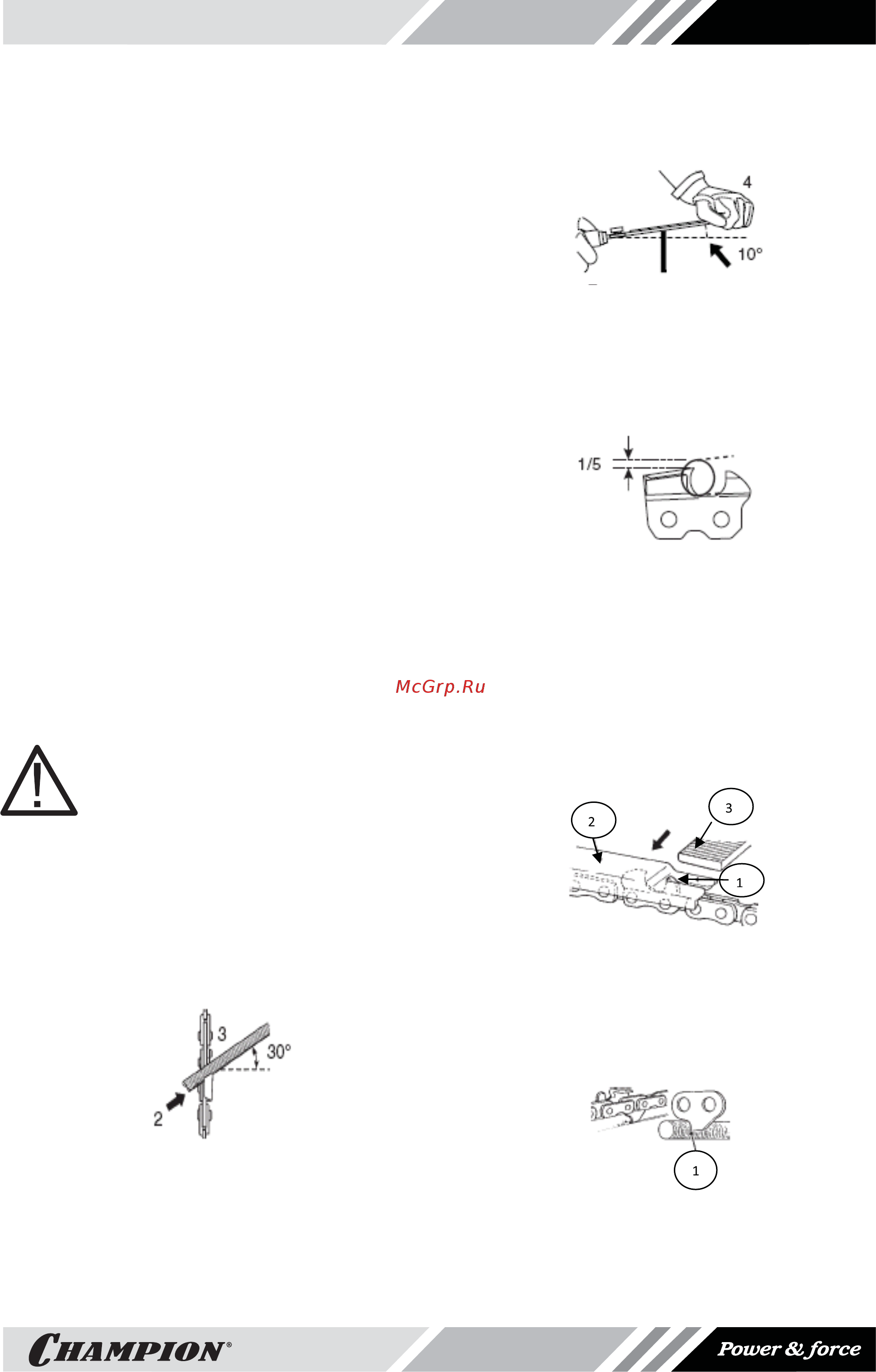

На рисунке показаны основные параметры
заточки цепи.
1. Режущий зуб левый
2. Соединительное звено
3. Режущий зуб правый
4. Ограничитель глубины реза
5. Ведущее звено
6. Заклепка
А – Режущий угол (угол верхней грани) 30º.
В – Передний угол (угол боковой грани)
60-85º в зависимости от типа цепи.
С – Задний угол верхнего лезвия 60º.
D – Ограничитель глубины резания 0,65 мм.
Пиление
правильно заточенной цепью про-
исходит легко и без труда, цепь врезается
в древесину уже при незначительном нажи-
ме. Визуальный показатель остроты пиль-
ной цепи - это опилки. Чем мельче опилки
при пилении, тем тупее цепь, и наоборот.
Для заточки цепи на вашей пиле необходи-
мо использовать круглый напильник диаме-
тром 4 мм,
который для удобства заточки мо-
жет быть установлен в специальную держав-
ку (приобретается отдельно).
Заточку цепи производить, по возможности
чаще, так как при этом снимается лишь не-
значительная часть материала зуба.
ВНИМАНИЕ!
Помните, что пиление тупой или
неправильно заточенной цепью
приводит к увеличению нагрузки
на двигатель и шестерни привода
вращения цепи, что может приве-
сти к выходу их из строя, ремонт
в этом случае будет не гарантий-
ный.
При заточке цепи напильником необходимо
выполнять следующие правила:
Диаметр напильника должен соответство-
вать шагу цепи. Заточку следует произво-
дить только при движении напильника изну-
три наружу. Напильник снимает металл толь-
ко при движении вперед. Строго выдержи-
вайте величину режущего угла. При движе-
нии назад напильник необходимо приподни-
мать. Не опиливайте соединительные и ве-
дущие звенья.
Держите напильник под углом 10º вверх. На-
пильник регулярно переворачивайте во из-
бежание одностороннего износа. Заточите
сначала самые поврежденные режущие зуб-
цы, а затем остальные, подгоняя их по той
же самой длине.
При заточке цепи напильник должен высту-
пать над верхней гранью на 1/5 часть свое-
го диаметра (20%).Проще всего выдержать
этот размер, если вы будете применять при
заточке цепи специальную державку для на-
пильника. После 3-4 заточек цепи обязатель-
но проверяйте высоту ограничителя глубины
резания. Опилки от заточки удаляйте куском
твердого дерева.
Контролируйте высоту ограничителя глуби-
ны резания с помощью специального ша-
блона(2). Выступающую часть ограничителя
глубины реза (1) сточите с помощью плоско-
го напильника (3).
Ведущее звено служит для удаления опилок
из канавки пильной шины. Поэтому следите
за тем, чтобы нижний край ведущего звена
(1) оставался острым.
