➀
➛
A
➙
➄
➁
➂
➃
➙
➙
➙
➙
➙
➅
➆
52
G1" 1/4
4
6
°
90
G3/8
110
170
75
0 à 40
35 à 55
Ø62
380
35 à 55
Ø62
380
0 à 40
G1" 1/4
G3/8
52
70
170
110
105
1
7
°
➚
➀
➁
150
180
G 1/2
90
70
200
E71252-..
E72250-.. y E72251-..
Cartucho
Cartucho
Caperuza
Copela
Tornillo
Parafuso
Maneta
Alavanca
Tuerca
Porca
Indice bicolor
Esconderijo
• Encaixar as colunitas sobre a torneira.
• Apertar sem bloquear os parafusos de fixação com a chave hexàgonal de 3.
• Apresentar o conjunto sobre a banheira, aparafusar e bloquear as porcas
de colunitas.
• Bloquear os parafusos de fixaçãon.
• Liguar.
• Ajustar los rácores a la grifería.
• Apretar (sin llegar a fijar) los tornillos de fijación con una llave hexagonal macho del 3.
• Montar la grifería sobre la playa, apretar y fijar las tuercas.
• Fijar los tornillos de fijación.
• Conectar el agua.
150 ± 15
G 1/2
Ø 61
196
15°
178
130
G 1/2
90
E71251-..
E
P
E
P
E
P

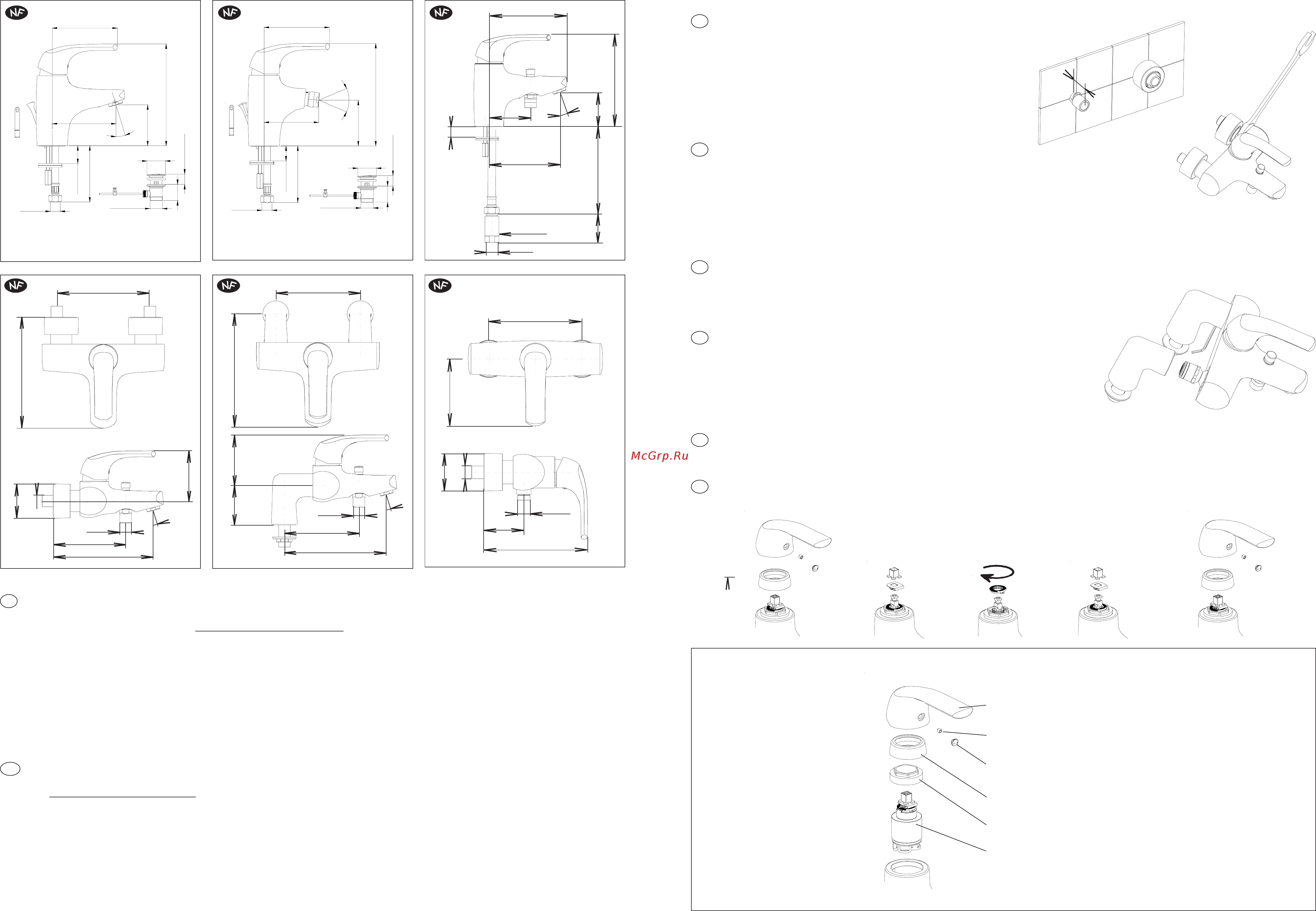

MONTAJE DE GRIFERIAS MURALES /
MONTAGEM DAS TORNEIRAS MURALES
• Colocar la junta de estanqueidad sobre los racores.
• Regular la horizontalidad de los racores repetando una
cota entre ejes de 150 mm y con una separación de la pared
de 40-45 mm.
• Posicionar las juntas de estanqueidad y los rosetones
sobre los racores excéntricos, apretar las tuercas con la
ayuda de una llave plana del 30.
• Colocar los rosetoneso embellecedores sobre las tuercas.
• Apretar los rosetones o embellecedores.
E71250-..
140
125
65
21°
170
430
0 à 40
G 1/2
75
15°
132
➚
50
Racor acústico
R29928760
E73250-.. y E73251-..
E71253-..
150 ± 15
110
64
168
G 1/2
G 1/2
Ø 61
Una anilla limitadora de temperatura (A), insertada en el cartucho de discos cerámicos, permitirá limitar
(mediante un pequeño punto de resistencia) el movimiento de la maneta de accionamiento a la izquierda, lo
que provocará una disminución de la temperatura del agua (según ➀➁➂➃➄➅➆).
8. Instalar el nuevo cartucho.
Inserir o novo cartucho.
9. Apretar la tuerca.
Aparafusar a porca.
10. Apretar la caperuza.
Enroscar a copela.
11. Instalar la maneta, apretar el tornillo.
Pôr de novo a alavanca, apertar o parafuso.
12. Poner el tapón embellecedor.
Encaixar o tapa-parafuso.
13. Abrir la llave de paso y comprobar.
Abrir a água, verificar o funcionamente.
1. Cerrar la llave de paso.
Fechar as entradas de água.
2. Quitar el tapón embellecedor.
Tirar o tapa-parafuso.
3. Aflojar el tornillo de la maneta.
Desapertar o parafuso da alavanca.
4. Quitar la maneta.
Retirar a alavanca.
5. Aflojar la caperuza.
Desenroscar a copela.
6. Aflojar la tuerca.
Desaparafusar a porca.
7. Quitar el cartucho.
Deslocar o cartucho.
CAMBIO DEL CARTUCHO /
MUDANÇA DO CARTUCHO
Um anel verificador de temperatura máxima
(A)
fixada no cartucho, permite de limitar a transferência
da alavanca na esquerda, e de diminuir de este modo a temperatura de água quente (segundo
➀➁➂➃➄➅➆).
• Colocar uma válvula de estanqueidade nos ajustamentos.
• Regrar a horizontalidade dos ajustamentos, respeitando os 150 mm entre os eixos
com um excesso de 40 a 45 mm despois da parede acabada.
• Por em posição as válvula de estanqueidade e os enfeites en cima dos ajustamentos
(excentricos), aparafusar as porcas com uma chave francesa de 30.
• Colocar os enfeites em cima das porcas.
• Bloquear os enfeites.
REGLAJE DE LA TEMPERATURA /
AFINAÇÃO DA TEMPERATURA
a
a
a
a
a
MONTAJE DE GRIFERIAS SOBRE PLAYA /
MONTAGEM DAS TORNEIRAS SOBRE COLUNITAS
40 a 45 mm
E
P
CONSEJOS DE INSTALACION/
CONSELHOS DE INSTALACÃO
• Antes de la instalación, purgar bien las canalizaciones. Una vez instalada la grifería, y antes de abrir el agua,
desmontar el aireador. Abrir el agua.Mover la maneta de accionamiento a la izquierda (agua caliente) y a la derecha
(fría) hasta el máximo para así eliminar todas las impurezas gracias a un flujo de agua abundante.Volver a montar
el aireador.
• Revestimiento: Para conservar el aspecto de la grifería, limpiar con una esponja jabonosa, aclarar bien y secar con
un paño suave. Evitar la utilización de productos que contengan alcohol metílico, disolventes y abrasivos que podrian
dañar el revestimiento.
Calentador de agua de gas instantáneo, para su buen funcionamiento, se recomienda :
• Regular a nivel máximo el selector de temperatura.
• Utilizar agua a una presión estática de: 1 bar mínimo, 10 bares máximo. La medida aconsejable es de 4,5 bares.
• Ahorro de agua: los monomandos de esta gama tienen la particularidad de estar equipados de un sistema
sensitivo que determina una zona de utilización económica. Asi cuando levantamos la maneta de accionamiento
y pasamos un pequeño punto de resistencia habrá un caudal mayor (derecha).
• Antes da instalação, purgar com cuidado as canalizações. A torneira instalada, retirar o arejador antes da sua
ligação a água. Abrir a água. Empurar a alavanca a esquerda (água quente), a direita (água fría) ao máximo, no fim
de eliminar todas as impurezas com um escoamente abundante. Pôr de novo o arejador.
•
Revestimento:
para conservar o aspecto da sua torneira limpar regularmente a sua superfície cóm uma esponja
saponácea não abrasiva, bém enxaguar e enxugar com uma roupa macia. Evitar formalmente a utilização de
produtos com álcool metílico, ácidos, solventes o abrasivos que prejudicariam o revestimento.
Aquecedor de água com gás instantâneo
,
para o seu bóm funcionamente, é aconselhado :
• Regular o selector de temperatura ao máximo.
• Utilizar uma água de pressão estática de 1 bar mínimo, 10 bar máximo, 4,5 bar aconselhados.
•
Economias de água:
as mituradoras monocomando de esta gama têm a particularidade de ser aparelhadas de
um sistema sensitivo que corresponde a uma zona de utilização económica. O excesso de ponto de resistência
encontrado por ocasião de transferência da alavanca, indica o passagem para um caudal mais importante.
