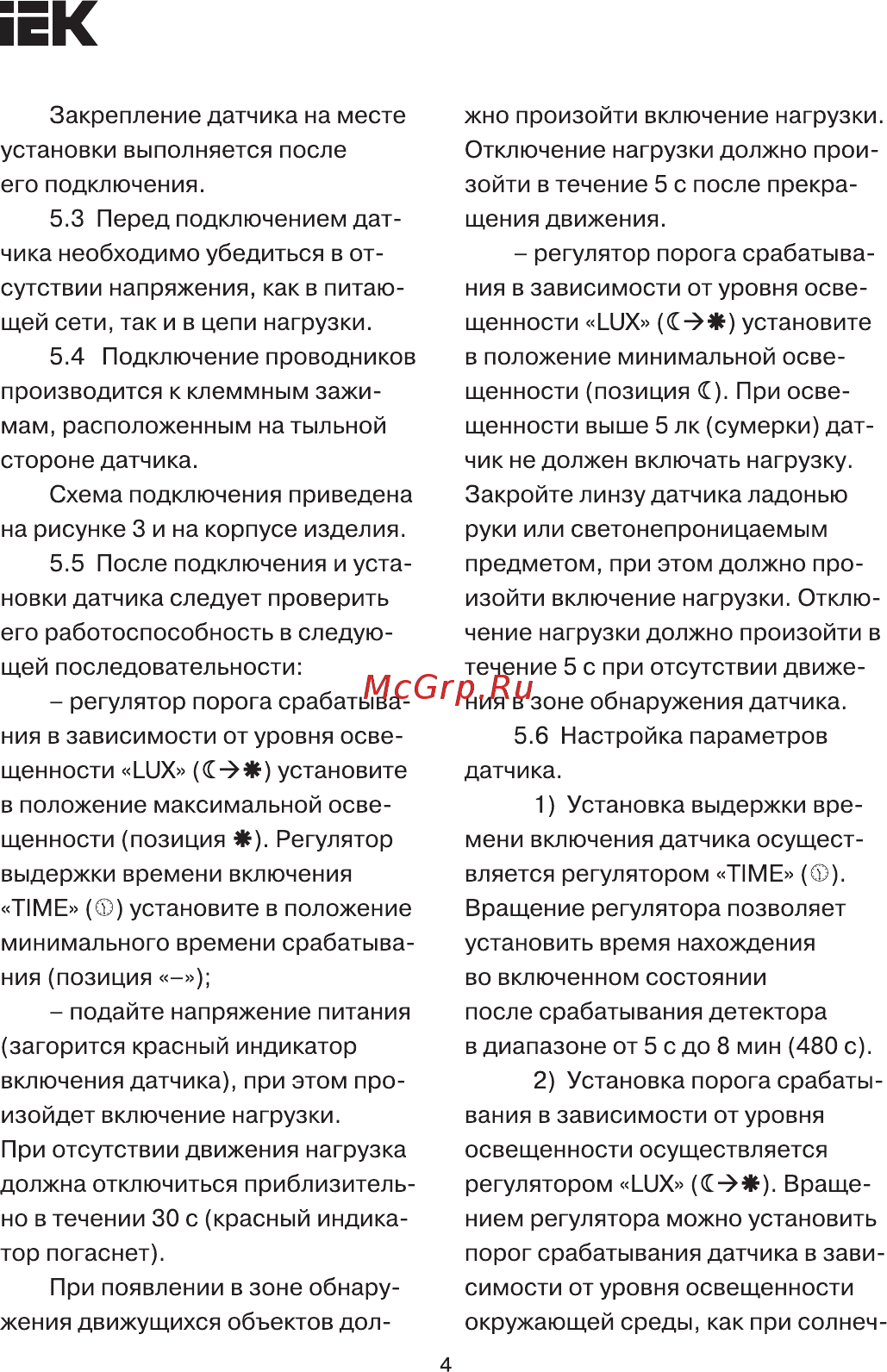

iEK жно произойти включение нагрузки Отключение нагрузки должно прои зойти в течение 5 с после прекра щения движения регулятор порога срабатыва ния в зависимости от уровня осве щенности LUX í установите в положение минимальной осве щенности позиция С При осве щенности выше 5 лк сумерки дат чик не должен включать нагрузку Закройте линзу датчика ладонью руки или светонепроницаемым предметом при этом должно про изойти включение нагрузки Отклю чение нагрузки должно произойти в течение 5 с при отсутствии движе ния в зоне обнаружения датчика 5 6 Настройка параметров датчика 1 Установка выдержки вре мени включения датчика осущест вляется регулятором TIME Вращение регулятора позволяет установить время нахождения во включенном состоянии после срабатывания детектора в диапазоне от 5 с до 8 мин 480 с 2 Установка порога срабаты вания в зависимости от уровня освещенности осуществляется регулятором LUX С Враще нием регулятора можно установить порог срабатывания датчика в зави симости от уровня освещенности окружающей среды как при солнеч Закрепление датчика на месте установки выполняется после его подключения 5 3 Перед подключением дат чика необходимо убедиться в от сутствии напряжения как в питаю щей сети так и в цепи нагрузки 5 4 Подключение проводников производится к клеммным зажи мам расположенным на тыльной стороне датчика Схема подключения приведена на рисунке 3 и на корпусе изделия 5 5 После подключения и уста новки датчика следует проверить его работоспособность в следую щей последовательности регулятор порога срабатыва ния в зависимости от уровня осве щенности LUX С Ж установите в положение максимальной осве щенности позиция Регулятор выдержки времени включения TIME Ф установите в положение минимального времени срабатыва ния позиция подайте напряжение питания загорится красный индикатор включения датчика при этом про изойдет включение нагрузки При отсутствии движения нагрузка должна отключиться приблизитель но в течении 30 с красный индика тор погаснет При появлении в зоне обнару жения движущихся объектов дол 4
