L — общая длина трубопровода от точки забора до точки разбора

L = Ls + Ld + K, где

Ls — длина трубопровода от точки забора до помпы,

Ld — длина от помпы до точки разбора,

K — эквивалент в метрах гидравлических потерь в трубопроводах, соединениях и кранах (при-

ведены в таблице).

Пример расчета:

Для мотопомпы с максимальной производительностью 600 л/мин. (2 дюйма на входе +2 дюй-

ма на выходе, 50+50 мм) установленной на расстоянии 2 м от водоема (Ls = 2 м) с длиной по-

дающего шланга 50 м (Ld = 50 м).

Дополнительно подсоединен кран (K = 1 м) согласно таблице гидравлических сопротивлений.

Помпа установлена на высоте 5 м от поверхности забора (Нs = 5 м).

Высота точки разбора от мотопомпы предполагается 2 м (Нd = 2 м).

Желаемое давление на выходе (в точке разбора) должно составлять 0,5 атм., что

соответствует примерно 5 м водяного столба (Pr = 5 м).

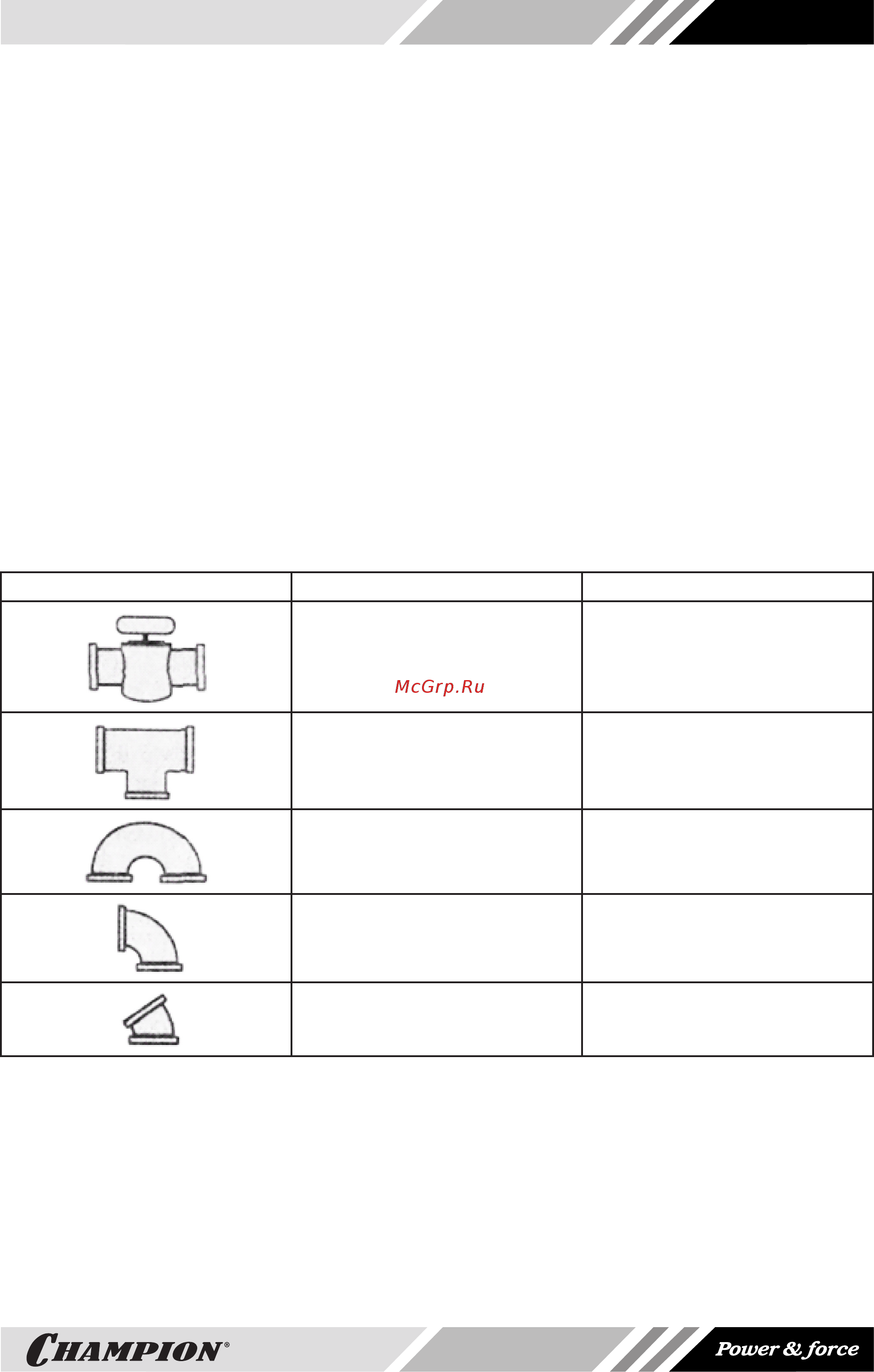

Таблица гидравлических сопротивлений (К)

Рисунок Тип соединения Гидравлические потери

Кран полностью открытый 1 м

Т – образный переходник 3 м

Разворот на180º 2,5 м

Поворот на 90º 2 м

Изгиб на 45º 1,5 м

1. Расчет общей длины трубопроводов L = Ls+Ld+K = 2+50+1 = 53 м

2. Расчет общей высоты подъема H = Hs+Hd+Pr = 5+2+5 = 12 м

3. Для определения расхода воды в точке забора необходимо найти эквивалентную высоту

подъема по формуле Hэ = H+0,25L,в нашем случае

Hэ = 12+0,25x53 = 25 м

4. На графике зависимости высоты подъема от производительности мотопомпы (рис.20) на-

ходим величину расхода , она составляет примерно 200л.
