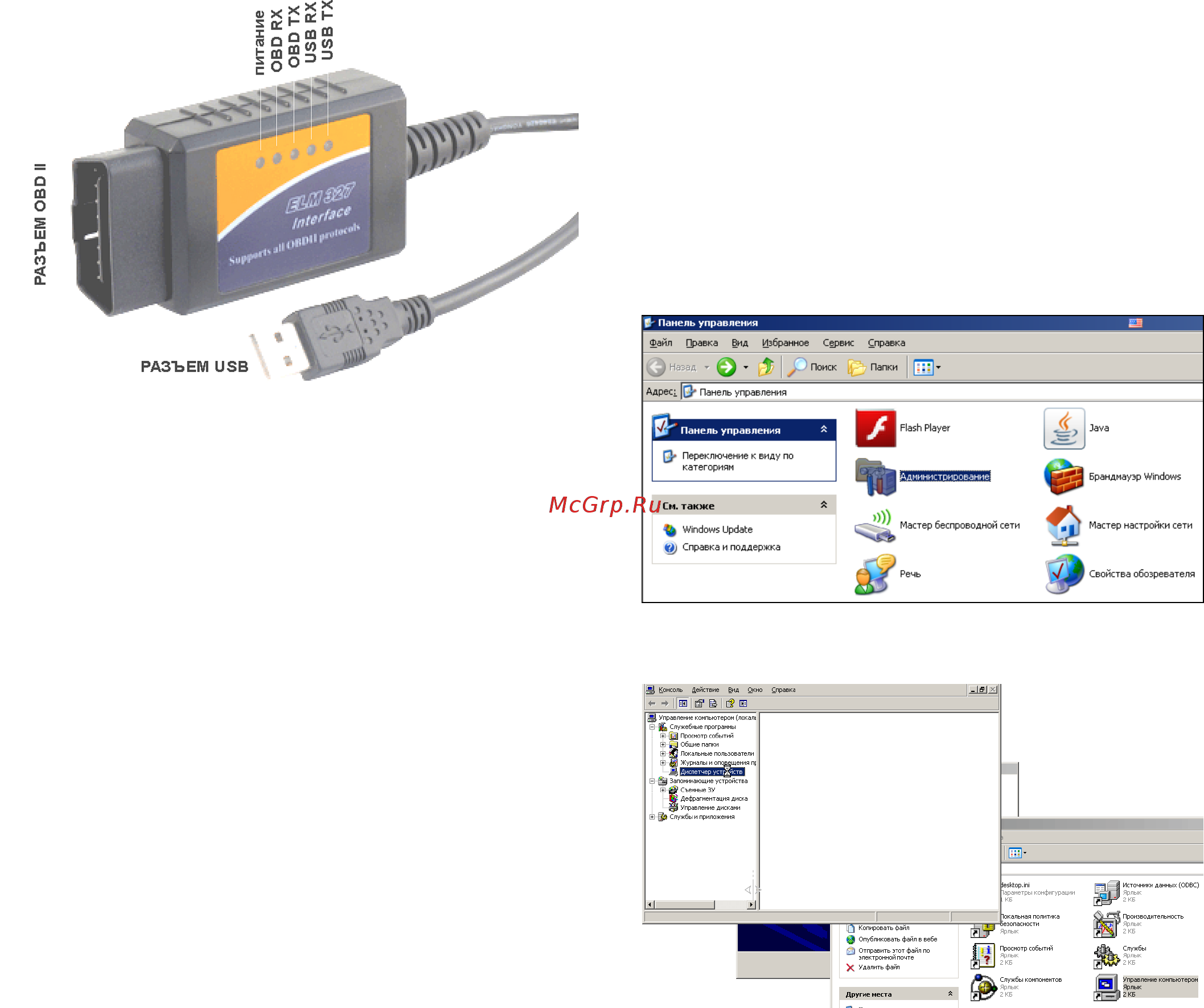

АДАПТЕР ELM 327 - USB
1. НАЗНАЧЕНИЕ
Адаптер предназначен
д иа г н о с т и ч е с к о г о п р о г р а м м н о г о о б е с п е ч е н и я ,
уста новл енно го на перс онал ь ном к омп ь ютер е и
" "
электронного блока управления установленного в
автомобиле. Адаптер ELM 327 - USB является
"
преобразователем логических протоколов и физических
"
уровней сигнала и преобразует сигналы идущие от ЭБУ по
протоколам OBD II в формат USB (виртуальный COM порт).
Применяется для диагностики и просмотра параметров
двигателя в отечественных и импортных автомобилях,
оснащенных двигателями управляемыми ЭБУ.
После того, как Вы подключите адаптер и запустите на
ноутбуке диагностическое программное обеспечение, Вы
сможете:
й осуществлять профессиональную диагностику
двигателя:
- считывать и удалять коды неисправностей
й контролировать параметры работы систем двигателя:
- обороты двигателя
- температуру двигателя
- напряжение бортовой сети
2. ПОРЯДОК РАБОТЫ
" "
- состояние датчиков
й осуществлять мониторинг поездок:
Для корректной работы устройства необходимо:
- скорость движения
- пройденное расстояние
1. Установите драйвера на Ваш ПК для организации
- контролировать расход топлива
виртуального СОМ порта (описание установки смотрите в
- время в пути
инструкции пункт 3. УСТАНОВКА ДРАЙВЕРОВ).
й контролировать прогрев двигателя в холодную погоду
й использовать другие сервисные функции*
2. Подключите адаптер к диагностическому разъему в
автомобиле (пункт 5. ПОДКЛЮЧЕНИЕ к диагностическому
*перечень функций зависит от разработчиков
разъему автомобиля).
программного обеспечения
3. Проверьте, что кабель USB вставлен в разъем адаптера и
К ЭБУ автомобиля адаптер подсоединяется через разъем
разъем USB компьютера.
типа OBD II который расположен на адаптере. Логическая
связъ адаптера с ЭБУ производится посредством протоколов:
4. Запустите диагностическую программу подходящую для
работы с Вашим автомобилем.
ISO9141-2;
ISO14230-2 (KWP2000);
ВНИМАНИЕ! Поиск и установка программного
SAE J1850 VPW;
обеспечения осуществляется самостоятельно.
SAE J1850 PWM;
ISO 15765-4 CAN.
ВНИМАНИЕ! Предприятие-изготовитель не несет
ответственности за риски связанные с использованием
Прием, преобразование и отправку данных по
программного обеспечения.
этим протоколам осуществляет специализированный
микропроцессор. На корпусе адаптера расположены
светодиоды индицирующие прием и отправку данных.
ELM 327 - USB для соединения
3. УСТАНОВКА ДРАЙВЕРОВ
3.1 ОПРЕДЕЛЕНИЕ ЧИПСЕТА USB
WINDOWS XP
w Вставьте разъем USB адаптера ELM 327 в USB порт
компьютера
w Появится окно Мастер нового оборудования . Ничего в
окне не выбирайте
w Откройте Пуск -> Настройка -> Панель управления ->
Администрирование -> Управление компьютером
w Выберите слева Диспетчер устройств
w Перейдите к пункту:
3.3 ПРОСМОТР ИДЕНТИФИКАТОРА
Адаптер ELM 327 USB. Стр. 1
Рис. 1.1
