Профмаш Б130Р-МАКСИМ [6/16] Схема состав бетоносмесителя
![Профмаш Б130Р-МАКСИМ [6/16] Схема состав бетоносмесителя](/views2/1157139/page6/bg6.png)

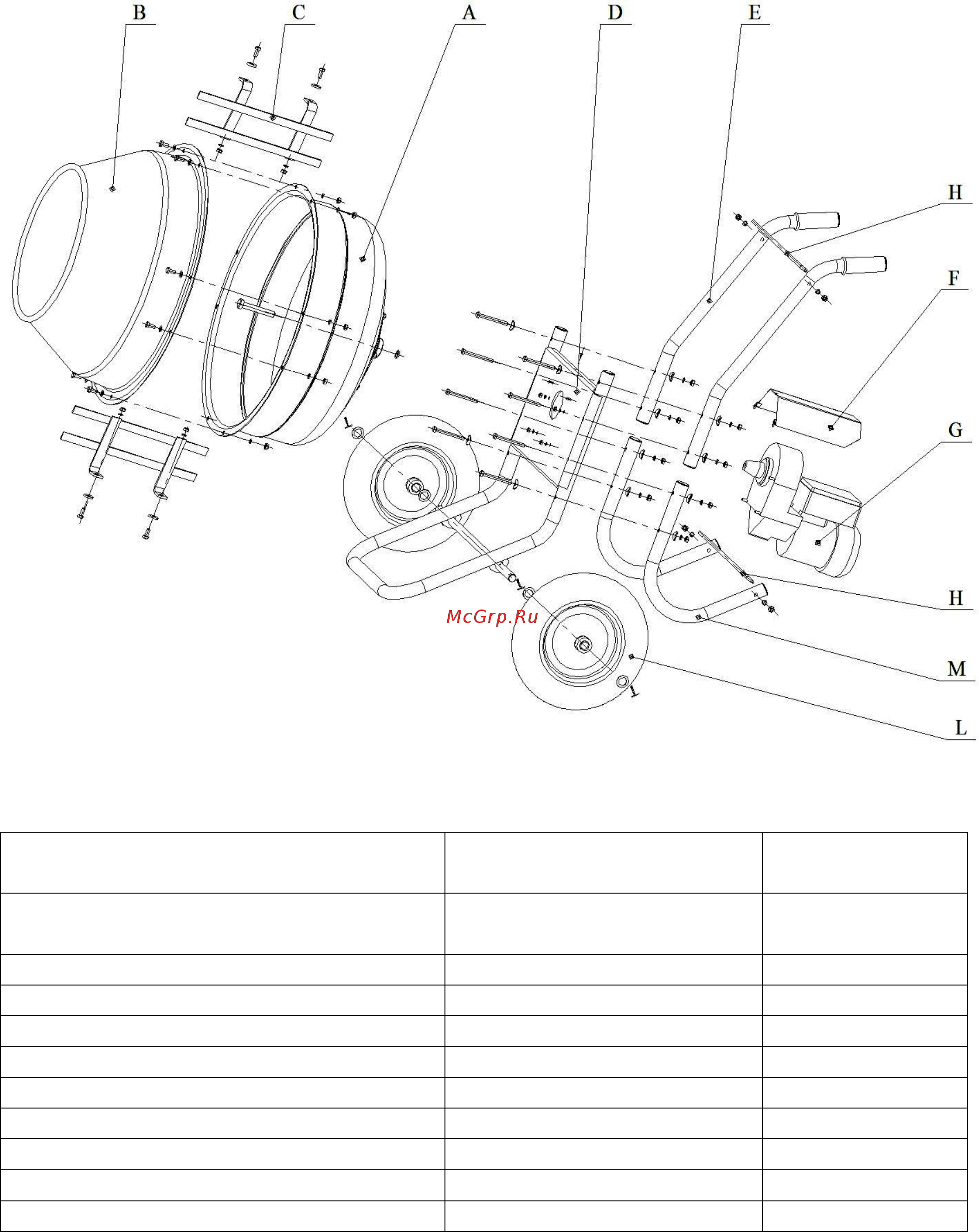

Схема-состав бетоносмесителя
Таблица 2
Наименование Обозначение узлов и
деталей в схеме
Количество,
шт.
Емкость нижняя в сборе с
фланцами и втулкой
А 1
Емкость верхняя В 1
Лопасть С 2
Рама D 1
Ручка Е 2
Защита F 1
Мотор-редуктор G 1
Перемычка Н 2
Колесо L 2
Опора M 2
6
