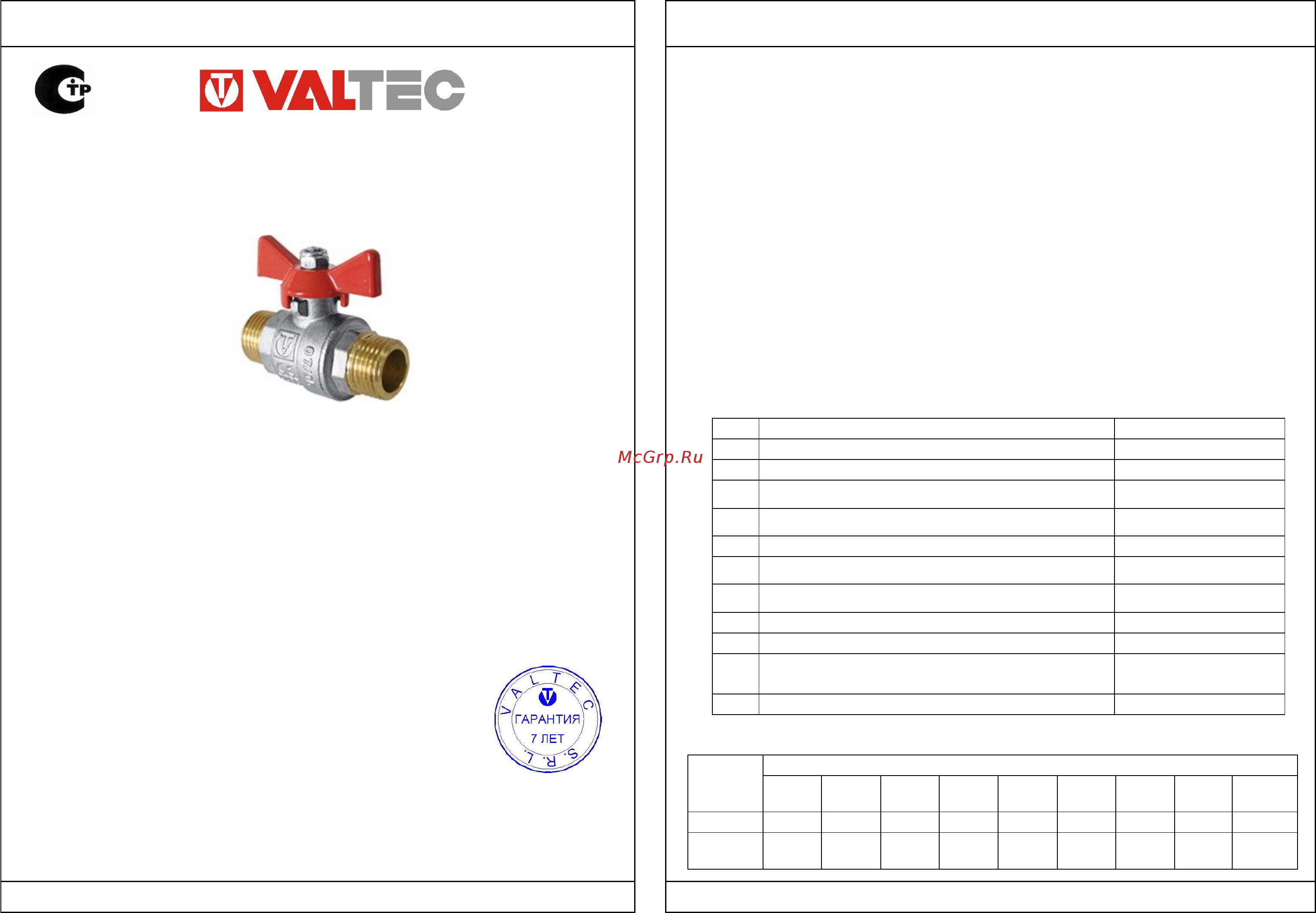

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
1. Артикулы:
VT. 214 - со стальной рукояткой, резьба внутренняя-внутренняя;
VT. 215 - со стальной рукояткой, резьба внутренняя – наружная;
VT .217 - с рукояткой-бабочкой, резьба внутренняя-внутренняя;
VT .218 - с рукояткой-бабочкой, резьба внутренняя - наружная;
VT. 219 - с рукояткой-бабочкой, резьба наружная-наружная.
2.Назначение и область применения
Кран применяется в качестве запорной арматуры на трубопроводах
систем питьевого и хозяйственного назначения, горячего водоснабжения,
отопления, сжатого воздуха, жидких углеводородов, а также на
технологических трубопроводах, транспортирующих жидкости, не
агрессивные к материалам крана. Использование шаровых кранов в качестве
регулирующей арматуры не допускается.
3.Технические характеристики
№
Характеристика
Значение
1
Класс герметичности затвора
«А»
2
Средний полный срок службы
30 лет
3
Средняя наработка на отказ
25000 циклов
4
Средний полный ресурс
55000 циклов
5
Ремонтопригодность
ремонтопригоден
6
Номинальные диаметры
D
у
От 1/
2" до 4"
7
Номинальное давление
P
у (
PN
)
От
1
,
6
до
4
,
0
МПа
8
Класс по эффективному диаметру
полнопроходной
9
Способ управления
ручное
10
Угол поворота рукоятки между крайними
положениями
90º
11
Температура рабочей среды
-
20
º
С до 150
º
С
4. Гидравлические характеристики
Условный проход в дюймах
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
4"
КМС
0,259
0,13
0,12
0,11
0,103
0,101
0,1
0,07
0,0865
Kv,
м3/час
17,65
44,38
72,17
123,5
199,4
314,7
534,4
850
1360
КРАНЫ ШАРОВЫЕ ЛАТУННЫЕ
ПОЛНОПРОХОДНЫЕ
СЕРИИ «BASE»
ПС - 344
Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
