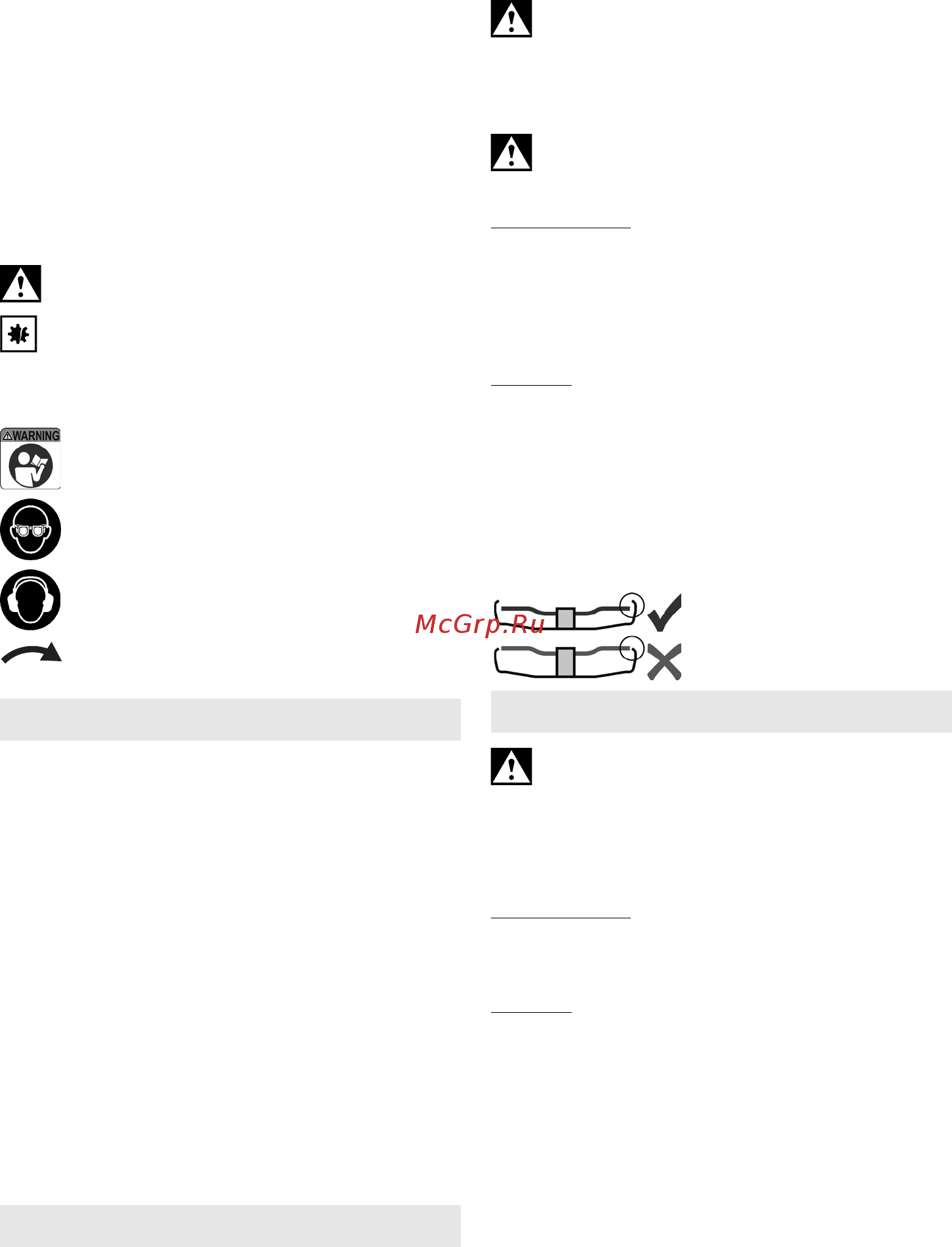

NEDERLANDS nl
37
Er mag geen beschadigd, niet-rond of vibrerend
gereedschap worden gebruikt.
Voorkom schade aan gas- of waterleidingen, elek-
trische geleiders en dragende wanden (statica).
Een beschadigde of gebarsten extra greep dient te
worden vervangen. Indien de extra greep defect is,
de machine niet gebruiken.
Een beschadigde of gebarsten beschermkap dient
te worden vervangen. Indien de beschermkap
defect is, de machine niet gebruiken.
De informatie in deze handleiding is als volgt ge-
kenmerkt:
Gevaar! Waarschuwing voor lichamelijk let-
sel of milieuschade.
Let op Waarschuwing voor materiële scha-
de.
4.17 Symbolen op het persluchtgereedschap
Voor inbedrijfstelling de gebruiksaanwijzing
lezen.
Draag oogbescherming
Draag gehoorbescherming
Draairichting
Zie bladzijde 2.
1 Steeknippel 1/4"
2 Persluchtaansluiting met filter
3 Schakelaar (In-/Uitschakelen)
4 Inschakelblokkering
5 Extra greep
6Beschermkap
7 Spindelvastzetknop *
8 Hendel voor afstelling van de beschermkap
9Spindel
10 Steunflens
11 Steeksleutel *
12 Spanmoer (zonder gereedschap) *
13 Beugel voor het aantrekken/losdraaien van de
spanmoer (zonder gereedschap) met de hand *
14 Spanmoer *
15 Tweegaatssleutel *
* afhankelijk van de uitvoering
6.1 Voor het eerste bedrijf
Steeknippel (1) inschroeven.
6.2 Extra greep aanbrengen
Alleen werken wanneer de extra greep (5) is
aangebracht! De extra greep stevig
inschroeven aan de linker- of rechterkant van de
machine.
6.3 Beschermkap aanbrengen
Gebruik uit veiligheidsoverwegingen altijd een
beschermkap!
Zie afbeelding, pagina 2.
DW 125 Quick:
- De hendel (8) indrukken en aan de beschermkap
draaien tot het gesloten deel naar de gebruiker
wijst.
- Controleer op een veilige passing: De hendel (8)
dient vergrendeld te zijn en er mag niet aan de
beschermkap (6) kunnen worden gedraaid.
DW 125:
- De beschermkap (6) is met 3 schroeven aan het
apparaat vastgeschroefd.
- Om de kap te verdraaien moet de schroeven
worden uitgedraaid. De beschermkap (6) zo
draaien dat het gesloten gebied naar de gebruiker
wijst. De kap weer met de 3 schroeven vast-
draaien
- Controleer op een veilige passing: De
beschermkap moet veilig zijn aangebracht.
Alleen inzetgereedschap
gebruiken waarover de
beschermkap tenminste 3,4
mm uitsteekt.
Maak het persluchtgereedschap los van de
persluchtvoorziening, voordat u het inzetge-
reedschap of toebehoren vervangt of instel- of
onderhoudswerkzaamheden uitvoert. De spindel
moet stilstaan.
7.1 Spil vastzetten
DW 125 Quick:
- De spindelvastzetknop (7) indrukken en de
spindel (9) met de hand draaien tot de spindel-
vastzetknop merkbaar inklikt.
DW 125:
- De meegeleverde steeksleutel (11) op de spindel
(9) zetten en zo borgen tegen meedraaien.
7.2 De slijpschijf erop plaatsen
Zie pagina 2, afbeelding A.
- De steunflens (10) op de spindel (9) plaatsen.
Deze is op de juiste wijze aangebracht als hij niet
op de spindel gedraaid kan worden.
-De slijpschijf op de steunflens (10) plaatsen.
De slijpschijf dient gelijkmatig op de steunflens te
liggen.
5. Overzicht
6. Ingebruikneming
7. Slijpschijf aanbrengen
