7. Проверка точности лазерного построителя

плоскостей

7.1 Использование лазерного построителя

плоскостей

Установить лазерный инструмент точно посередине

между двух стен, находящихся приблизительно на

расстоянии 5м друг от друга. Включите лазерный

построитель плоскостей. Отметить на стене точку,

указанную лазерным крестом. Повернуть лазерный

инструмент на 180 и снова отметить точку, указанную

лазерным крестом.

Pole A

Pole B

2. 5m

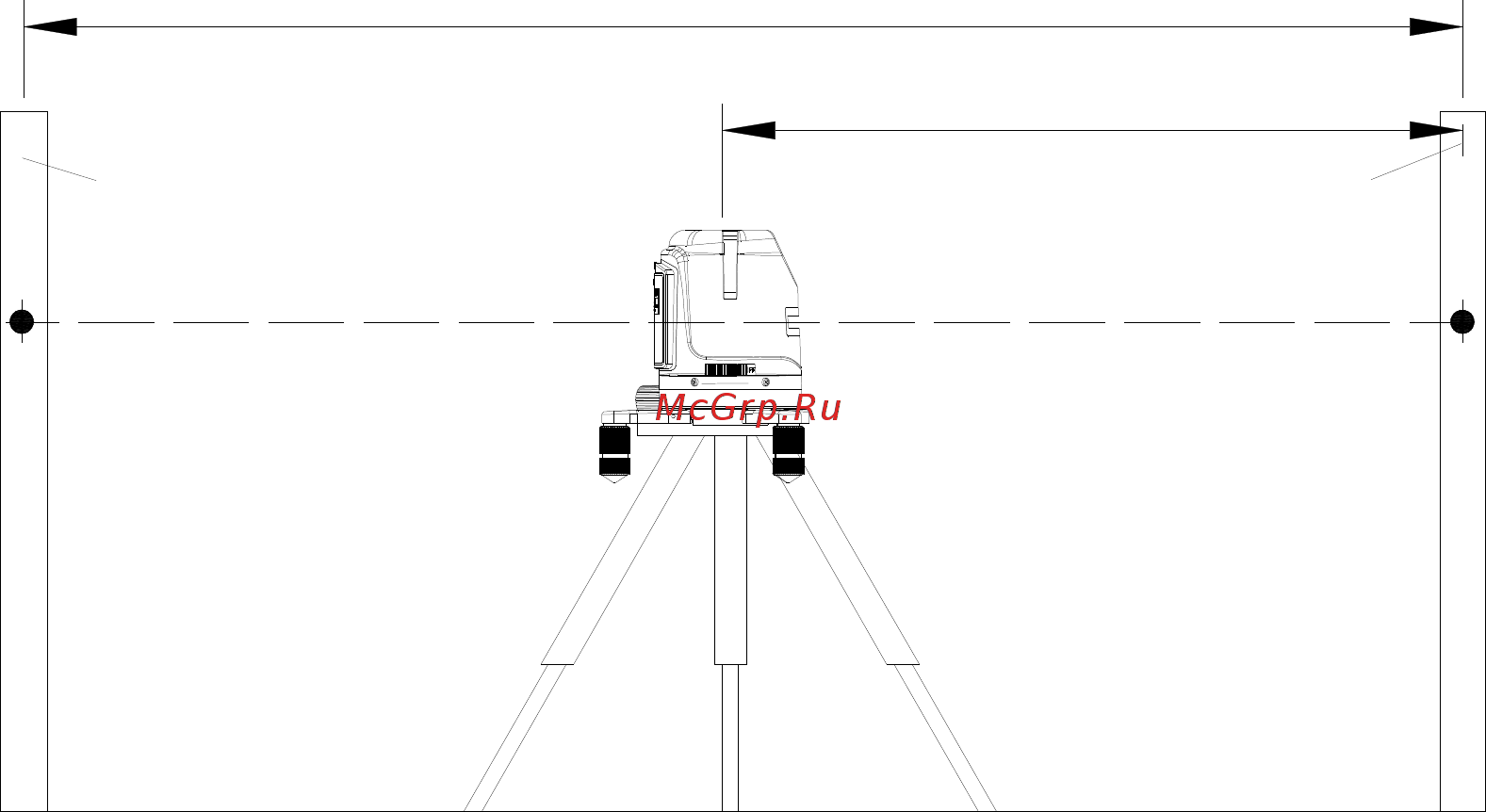

(Рис.3)

Установить лазерный построитель плоскостей на

расстоянии 0,5-0,7м от стены и нанести, как указано

выше, те же отметки. Если разности {а1-а2} и {b1-b2} не

отличаются друг от друга более чем на величину

„точность”, заявленную в технических характеристиках,

точность Вашего лазерного построителя в допустимых

пределах.

Пример: При проведении проверки лазерного

построителя плоскостей, разница: {а1-а2} = 5 мм и {b1-

b2} = 7 мм. Таким образом полученная погрешность
