ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

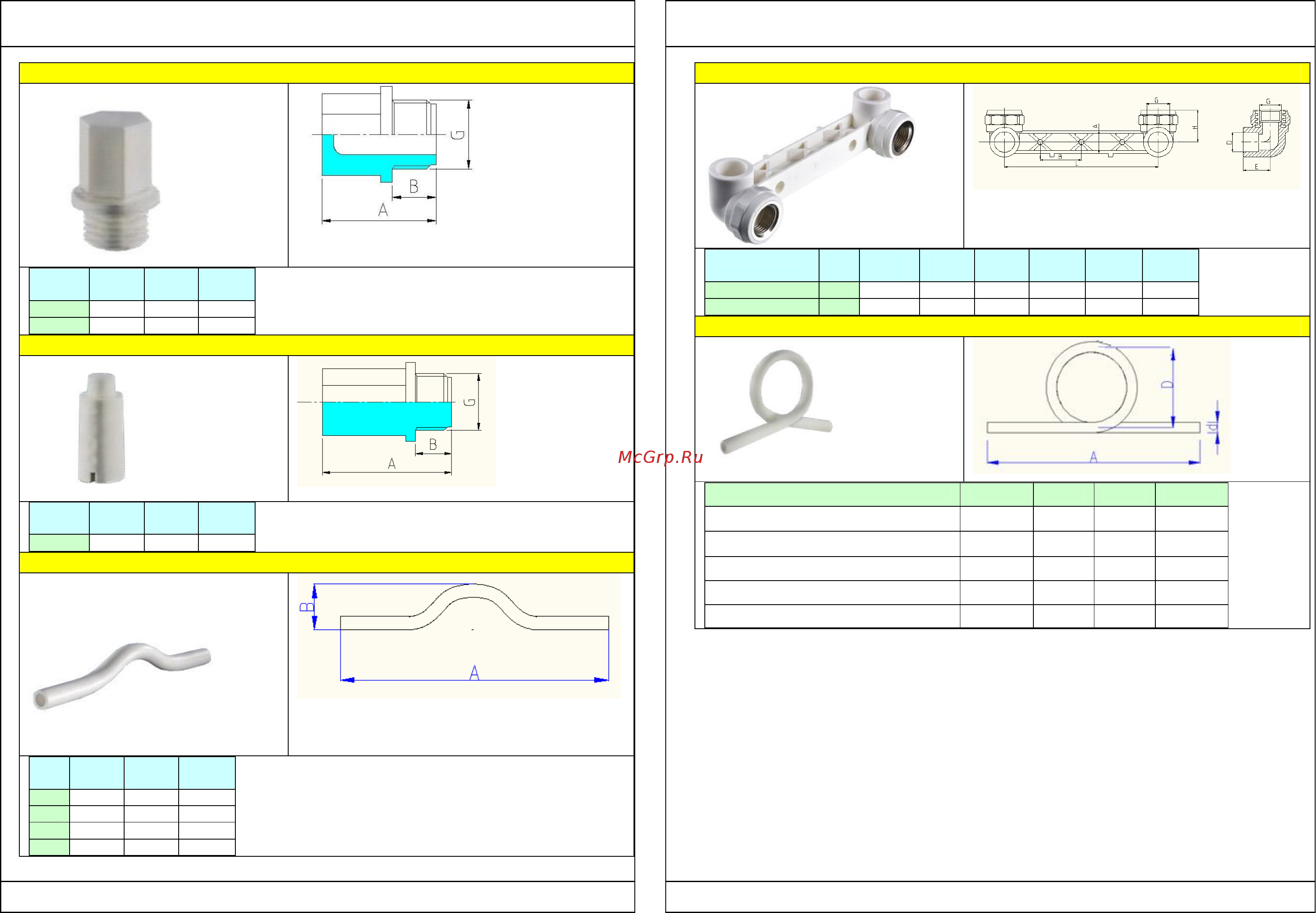

VTp.791 Пробка резьбовая
G,
дюйм
A,
мм
B,
мм
Вес,г
1/2 34 13 7
3/4 37 14,5 9
VTp.792 Пробка длинная резьбовая
G,
дюйм
A,
мм
B,
мм
Вес,г
1/2 55 13 14
VTp.793 Обвод
d,
мм
A,
мм
B,
мм
Вес,г
20 225 53 43
25 250 56 78
32 280 68 130
40 390 80 219
VTp.724 Монтажная планка с водорозетками
Обозначение D,
мм
G,
дюйм
L,
мм
H,
мм
А,
мм
В,
мм
Е,
мм
20х1/2 20 1/2 150 31,5 22 40 26,5
25х1/2 25 3/4 150 31,5 22 40 26,5
VTp.794 Компенсатор петлевой
Диаметр компенсатора,d, мм 20 25 32 40
Компенсирующая способность, мм 80 65-70 55 45
Диаметр петли,D,мм 130 140 160 180
Развернутая длина,мм 750 770 840 960
Длина, А,мм 335
335 335 335
Вес, г 117 176 295 472
5.Указания по монтажу
5.1.Монтаж соединителей должен осуществляться при температуре
окружающей среды не ниже +5 °С.
5.2.Соединения труб должны выполняться методом термической
полифузионной муфтовой сварки с помощью специального сварочного
аппарата. Настроечная рабочая температура 260°С.
5.3. При монтаже полипропиленовых труб с использованием
соединителей VTр.700 следует придерживаться следующего порядка:
- отрезать трубу строго перпендикулярно ее продольной оси;
