10
Приложение
Приложение

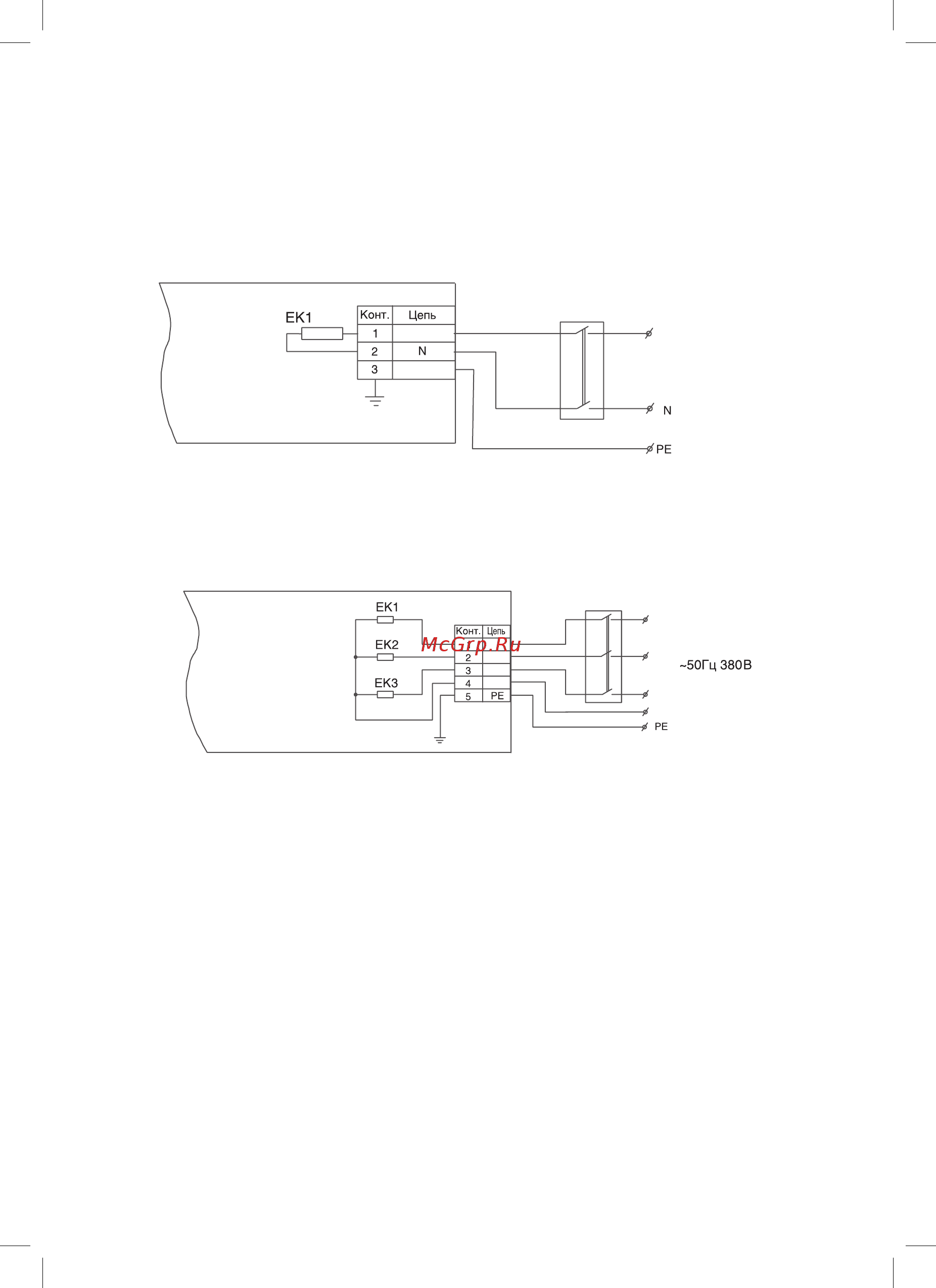

Схемы подключения обогревателей к стационарной проводке
ХТ1
L
L
PE
S1
ОБОГРЕВАТЕЛЬ
~50 Гц 220 В
Рис. 1. Обогреватель BIH-T-1.0; BIH-T-1.5; BIH-T-2.0
ОБОГРЕВАТЕЛЬ
XT1
S1
L1
L2
L2
L3
N
N
L3
L
Рис. 2. Обогреватель BIH-T-3.0; BIH-T-4.5, BIH-T-6.0
