4. Устройство и режимы работы ИБП

Конструктивное различие блока ИБП - прямоугольный металлический

корпус, с двумя видами индикации LCD-(жидкокристаллическая) и LED

(светодиодная).

На передней панели блока ИБП серии L (см. рис.1) расположен

жидкокристаллический дисплей для отображения текущего состояния

(режима работы) ИБП, кнопка включения/выключения и кнопка отключения

звукового сигнала (см. рис.2). На дисплее отображается входное и выходное

напряжение, частота, процент заряда батарей, процент нагрузки ИБП от

номинальной мощности. На ИБП с LED дисплеем расположены 2 светодиода

информирующие работу от сети и работу в автономном режиме, а также

кнопка включения и отключения работы ИБП.

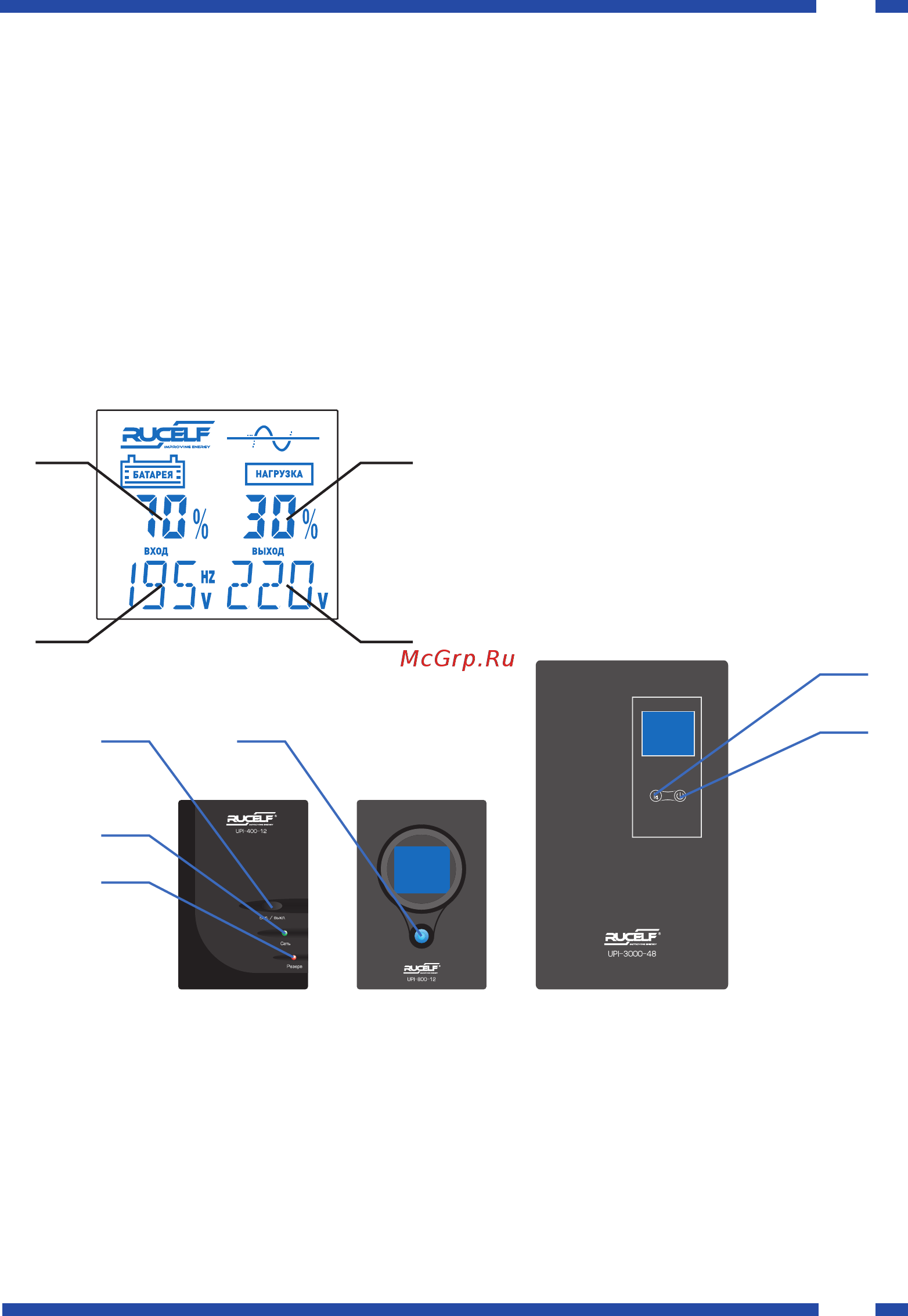

Рис. 2 Передняя панель ИБП

1. Кнопка включения/выключения

2. Кнопка отключения звукового сигнала

3. Индикация работы от сети

4. Индикация работы от аккумулятора

На задней панели (см. рис. 3) расположены кабель для подключения

к электросети, розетки для подключения нагрузки, разъем для подключения

дополнительных внешних аккумуляторов (для моделей серии E),

предохранитель, порт USB / RS-232 (только для моделей серии L).

Рис. 1 Дисплей ИБП

1. Процент заряда АКБ

2. Входное напряжение, В

Выходная частота Гц (только при

работе от АКБ)

3. Индикация нагрузки, %

4. Выходное напряжение, В
