обогревателя на потолке или на потолочных конструкциях с соблю-

дением минимальных расстояний от предметов и минимального рас-

стояния от пола.

5. На расстоянии друг от друга (см. рис.3) закрепите кронштейны (6)

на потолке или потолочных конструкциях.

6. Подвесьте обогреватель на кронштейны, присоединив к ним кре-

пления в соответствии с рис. 3, закрепив сначала один край, а потом

другой, с помощью винтов (7), (8) и барашковых гаек (2), (3). Убеди-

тесь, что гайки надежно затянуты.

Также с помощью винта (8) и барашковой гайки (2) можно выбрать

необходимый угол установки обогревателя, для этого при присоеди-

нении к кронштейнам (6) необходимо установить их в необходимое

отверстие на креплениях (1).

Конструкцией прибора также предусмотрена возможность объеди-

нения и установки нескольких инфракрасных обогревателей в один

блок, с помощью использования различных креплений*

* могут не входить в комплект поставки

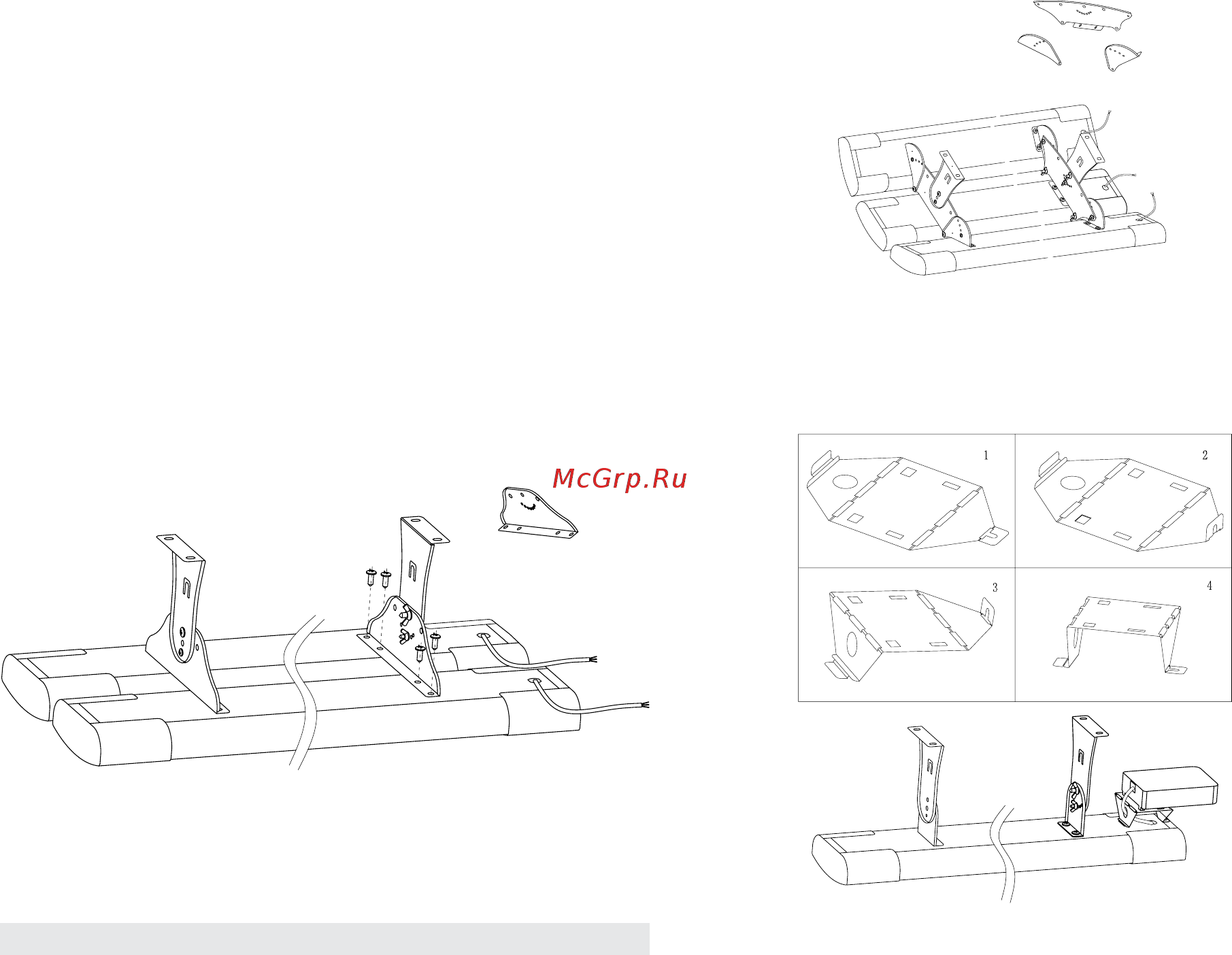

Схема установки крепёжного комплекта для 2 инфракрасных

обогревателей в одном блоке указана на рисунке 4.

Схема установки крепёжного комплекта для монтажа 3 инфра-

красных обогревателей в одном блоке указана на рисунке 5.

Для инфракрасного обогревателя предусмотрена возможность до-

полнительного приобретения и установки блока дистанционного

управления, позволяющего включать/выключать обогреватель и

устанавливать таймер на его отключение с пульта дистанционного

управления (ПДУ). Для установки блока управления на корпус прибо-

ра используется специальный кронштейн, представленный на рис. 6.

Рис.6

Рис.5

Рис.4
