7 Устройство и порядок работы
7.1 Устройство
7.1.1 Общий вид компрессоров показан на рисунках 5, 6, 7.
5 15
46
7
8
911
14
10
12
13 1616
1
2
3
5 15
46
7
8
911
14
10
12
13 1616
1
2
3

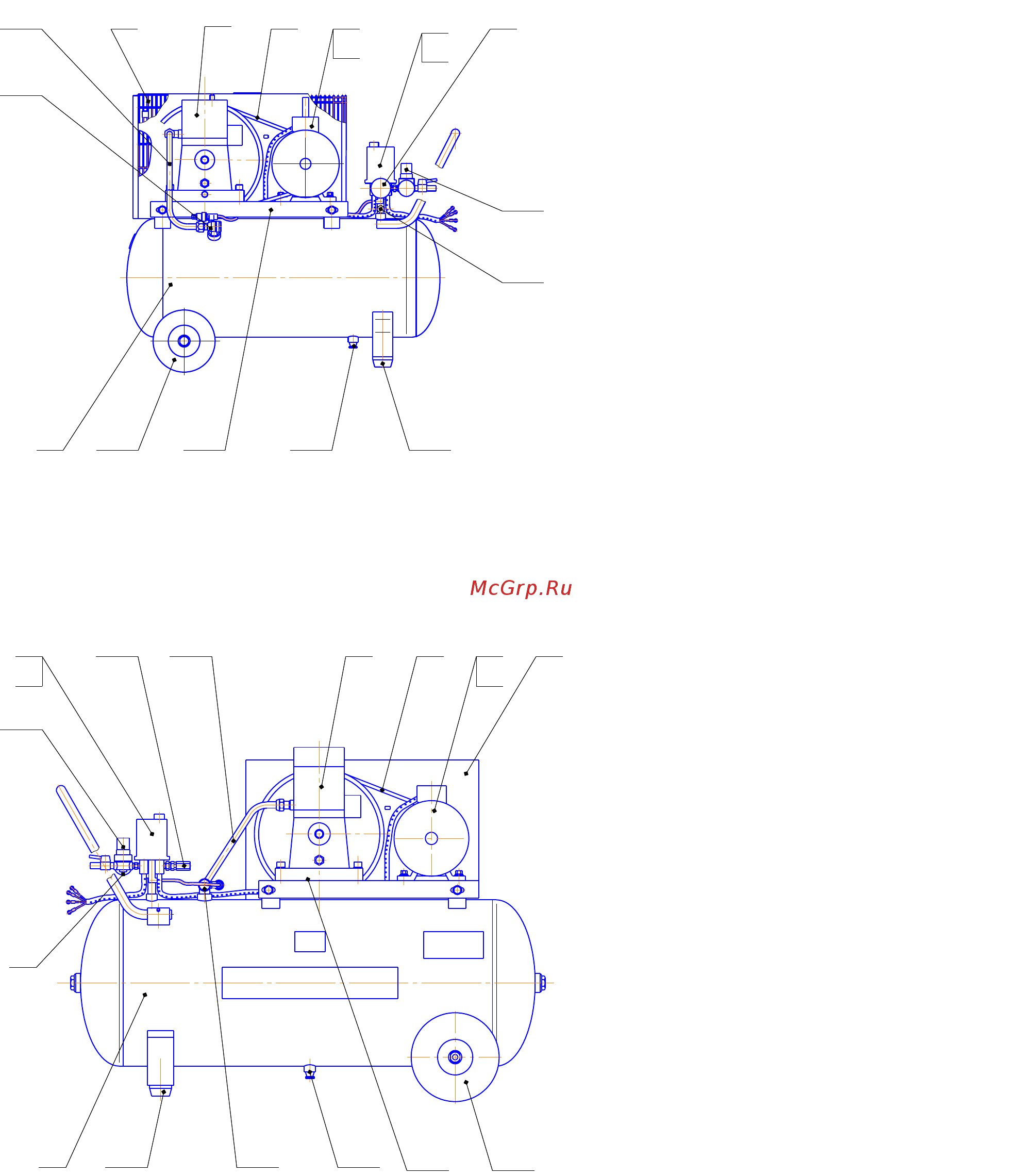

Рисунок 5 - Общий вид компрессоров
AB 50-248 А, AB 50-360 А, AB 50-360
11107
8
14
5 16 1312
15 16
41 2
3
6
9
11107
8
14
5 16 1312
15 16
41 2
3
6
9
Рисунок 6 - Общий вид компрессоров
AB 100-248 А, AB 100-360 А, AB 100-360
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Маностат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Регулятор давления
15 - Платформа
16 - Колеса и амортизаторы
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Маностат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Регулятор давления
15 - Платформа
16 - Колеса и амортизаторы
