Grundfos ALPHA2 32-60 [17/40] Настройка насоса
![Grundfos ALPHA2 32-60 [17/40] Настройка насоса](/views2/1396998/page17/bg11.png)
17
8. Настройка насоса
Содержание:
8.1 Выбор настроек насоса в соответствии с типом системы
8.2 Регулирование насоса.
8.1 Выбор настроек насоса в соответствии с типом системы

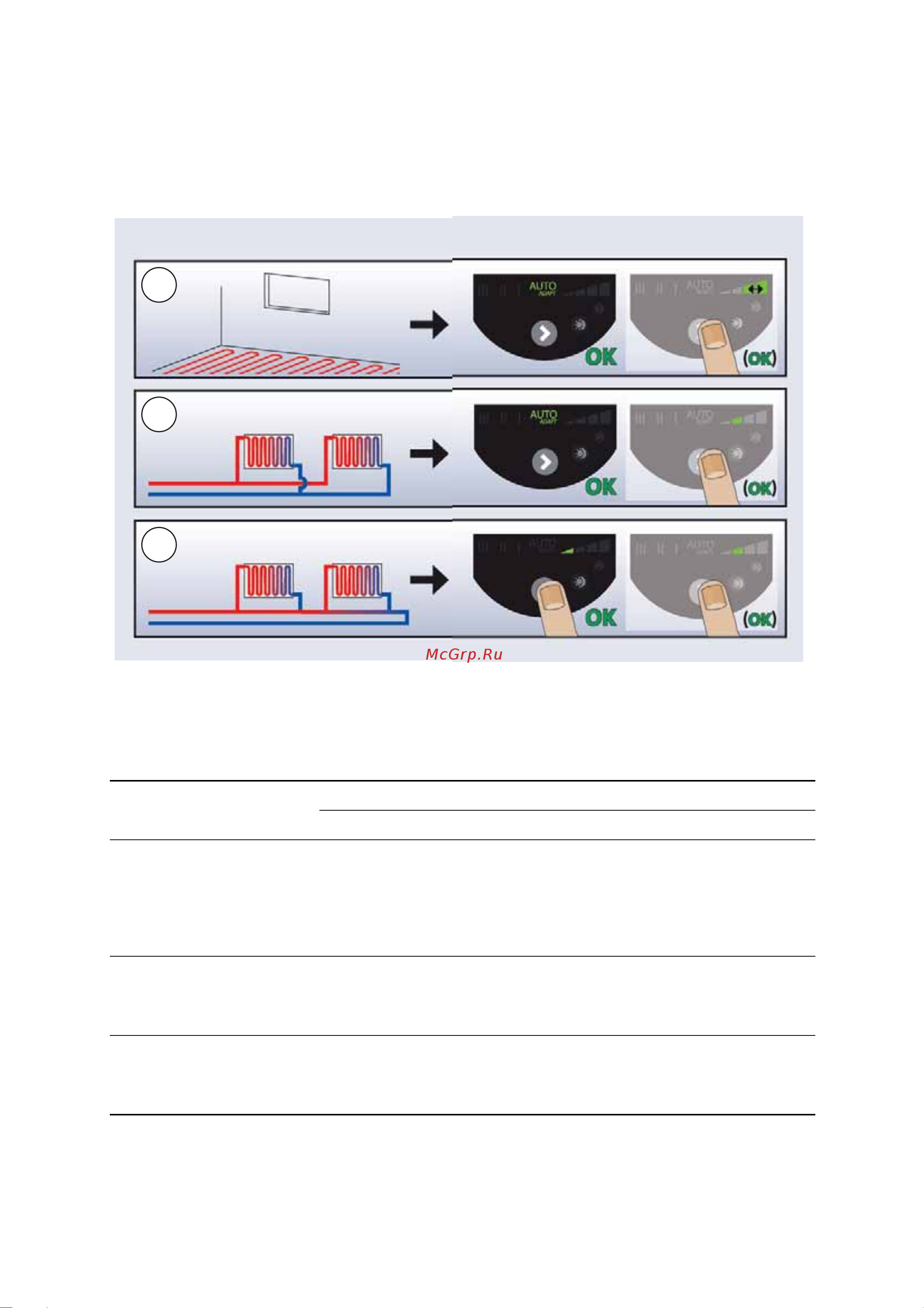

Рис. 9 Выбор настроек насоса в соответствии с типом системы
Заводская настройка = AUTO
ADAPT.
Рекомендованные и альтернативные настройки насоса в
соответствии с рис. 9:
TM03 8927 2707
A
B
C
Поз. Тип системы
Настройка насоса
Рекомендовано Альтернатива
A
Отопление
"тёплый пол"
AUTO
ADAPT*
Кривая регулирования с самым
высоким постоянным
значением напора (CP2)* или
кривая регулирования с самым
низким постоянным значением
напора (CP1)*
B
Двухтрубные
системы
AUTO
ADAPT*
Кривая пропорционального
регулирования с самым
высоким значением напора
(PP2)*
C
Однотрубные
системы
Кривая пропорционального
регулирования с самым низким
значением напора (PP1)*
Кривая пропорционального
регулирования с самым
высоким значением напора
(PP2)*
* Смотрите рис. 15.1 Указатель к графикам кривых.
