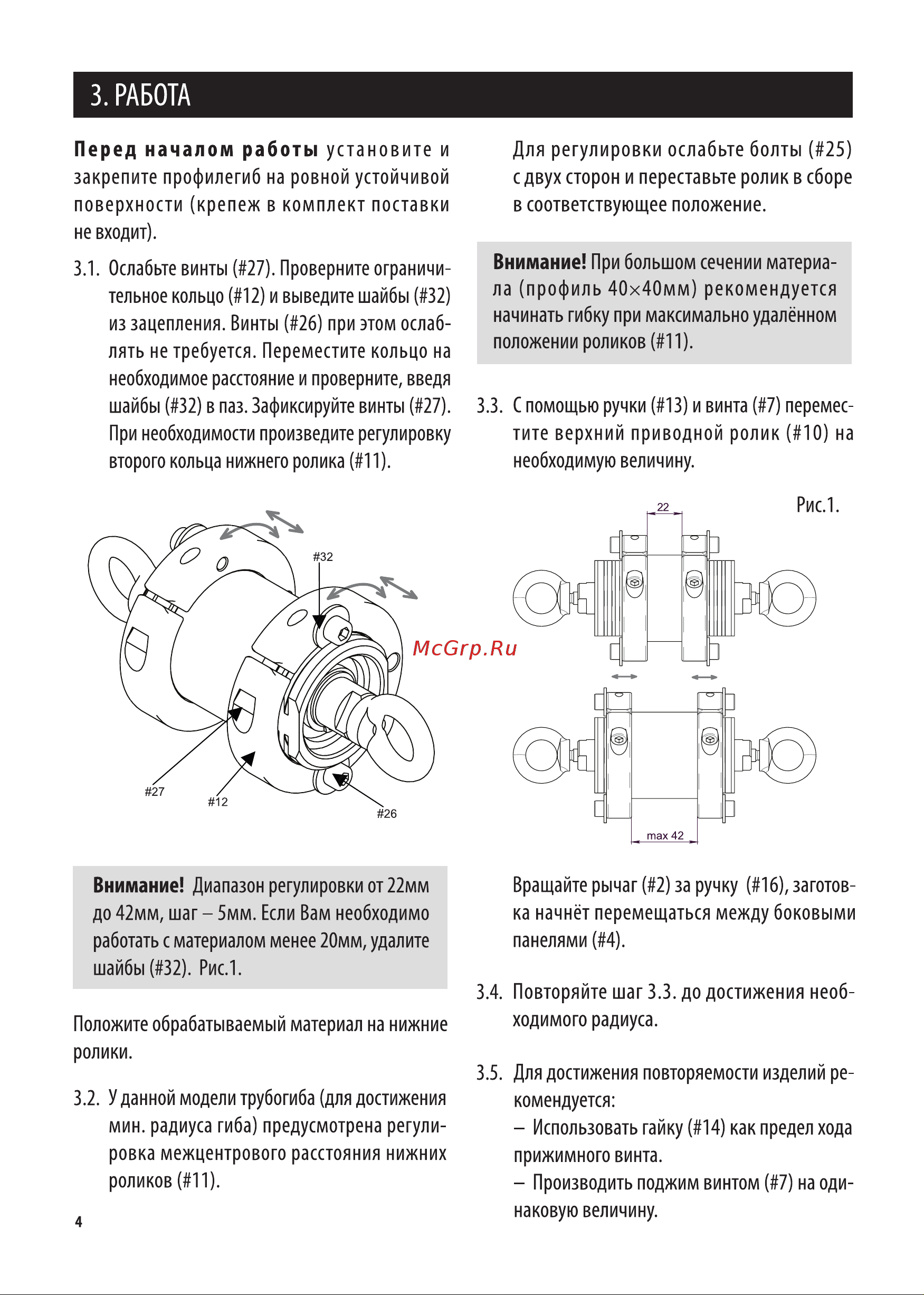

3 РАБОТА Перед началом работы установите и закрепите профилегиб на ровной устойчивой поверхности крепеж в комплект поставки не входит 3 1 Ослабьте винты 27 Проверните ограничи тельное кольцо 12 и выведите шайбы 32 из зацепления Винты 26 при этом ослаб лять не требуется Переместите кольцо на необходимое расстояние и проверните введя шайбы 32 в паз Зафиксируйте винты 27 При необходимости произведите регулировку второго кольца нижнего ролика 11 Внимание Диапазон регулировки от 22мм до 42мм шаг 5мм Если Вам необходимо работать с материалом менее 20мм удалите шайбы 32 Рис 1 Положите обрабатываемый материал на нижние ролики 3 2 У данной модели трубогиба для достижения мин радиуса гиба предусмотрена регули ровка межцентрового расстояния нижних роликов 11 Для регулировки ослабьте болты 25 с двух сторон и переставьте ролик в сборе в соответствующее положение Внимание При большом сечении материа ла профиль 40x40мм рекомендуется начинать гибку при максимально удалённом положении роликов 11 3 3 С помощью ручки 13 и винта 7 перемес тите верхний приводной ролик 10 на необходимую величину Вращайте рычаг 2 за ручку 16 заготов ка начнёт перемещаться между боковыми панелями 4 3 4 Повторяйте шаг 3 3 до достижения необ ходимого радиуса 3 5 Для достижения повторяемости изделий ре комендуется Использовать гайку 14 как предел хода прижимного винта Производить поджим винтом 7 на оди наковую величину
