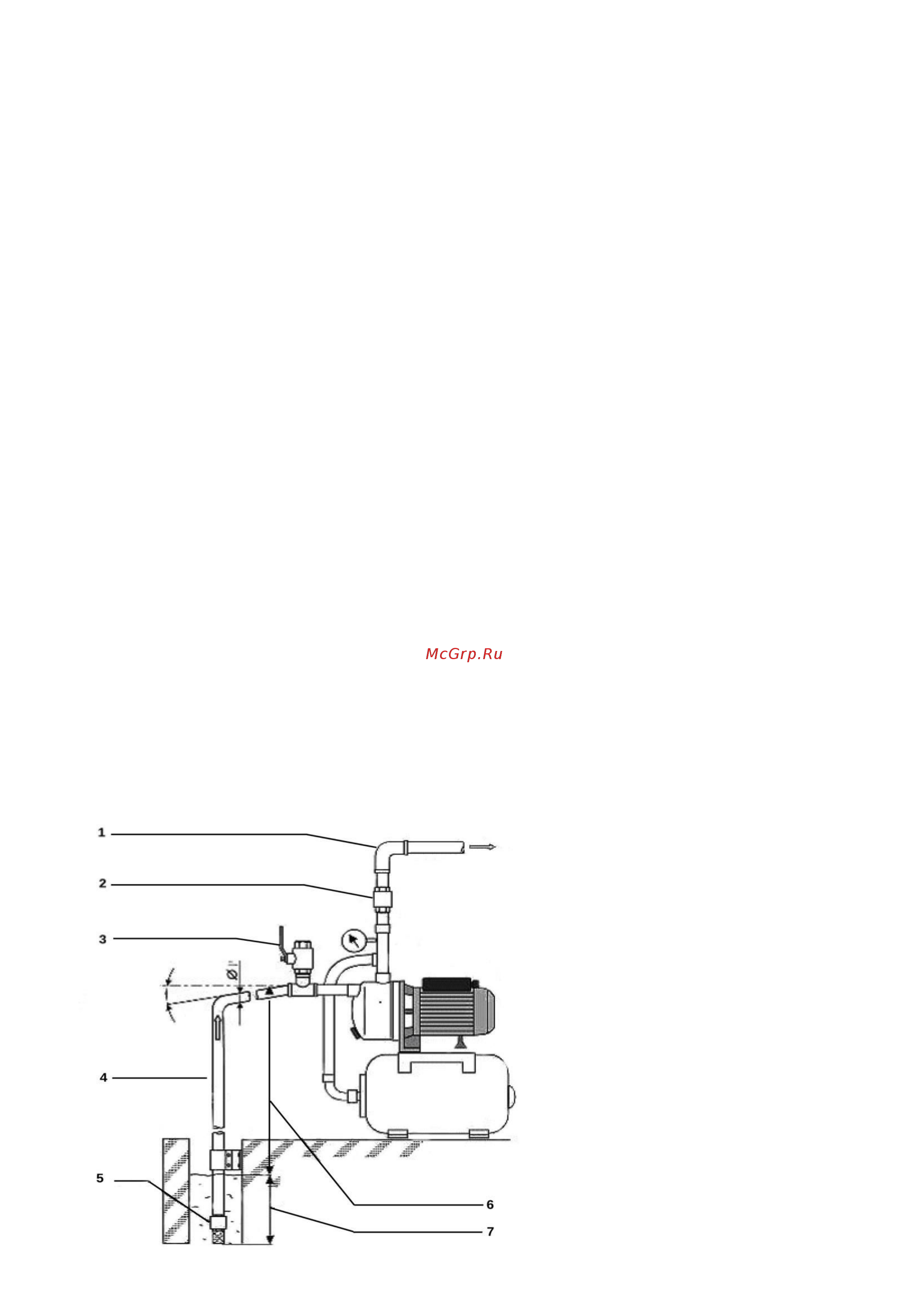

При необходимости использовать удлинитель подбирайте его с учетом условий эксплуатации открытое пространство повышенная влажность Удлинитель должен обеспечивать соответствующую мощность В случае неисправности насоса не разбирайте и не пытайтесь самостоятельно ремонтировать Обратитесь в авторизованный сервисный центр Перед использованием удостоверьтесь что параметры сети соответствуют указанным в данной инструкции Запрещено использовать насос вхолостую без воды Запрещено эксплуатировать и хранить насос при отрицательных температурах Избегайте попадания влаги на электродвигатель и образования на нем конденсата 3 Принцип действия и начало эксплуатация Проверьте провод питания на наличие повреждений при обнаружении обратитесь для замены в уполномоченный авторизованный сервис Удостоверьтесь что параметры сети питания соответствуют указанным в таблице п 7 иначе правильная работа автоматики будет также не возможна или станция может выйти из строя Установите блок автоматики на насосную часть Удостоверьтесь что прокладка занимает правильное положение Закрутите от руки гайку 9 Рис 1 Поверните блок автоматики в удобное положение и затяните гайку ключом не применяя избыточное усилие Подключите к насосу подающую и выходную трубы внутренняя резьба насосной части 1 Так же можно использовать гибкие шланги Для их подключения необходимо вкрутить в насосную часть штуцеры Для герметизации соединения используйте ленту ФУМ или лен с сантехнической пастой Не достаточная герметизация приведет к подсосу воздуха и снизит возможности насоса осуществлять забор воды Вы можете приобрести пластиковые или высококачественные латунные штуцеры производства Quattro Elementi В качестве заборного шланга можно использовать специально сконструированные шланги Quattro Elementi длиной 4 или 7 метров которые оснащены обратным клапаном с одной стороны и резьбовым фитингом с другой На рисунке 2 показана схема установки станции Установите обратный клапан на конец водозаборной трубы шланга Вы можете приобрести пластиковый или латунный обратный клапан Quattro Elementi с фильтрующей сеткой поставляются отдельно Максимальное теоретическое расстояние по высоте от уровня насоса до зеркала воды должно быть не более 8 метров Данное расстояние зависит от окружающей температуры высоты над уровнем моря и окружающего давления и может быть меньше в каждом отдельном случае Всасывающую трубу 4 рекомендуется устанавливать под непрерывным наклоном не менее 1 градуса Всасывающая труба должна быть без резких изгибов и сужений а так же иметь тот же диаметр что и входной штуцер насоса 25 мм Если длина всасывающей трубы более 10 метров а так же если высота всасывания более 4 метров выбирайте диаметр трубы шланга большего типоразмера 32 мм Обратите внимание что каждые 10 метров всасывающего шланга по горизонтали равны 1 метру по вертикали Учитывайте это при размещении насоса относительно водоема Если перепад высоты от насоса до зеркала воды по 6 метров а дистанция от водоема до насоса 30 метров то суммарный перепад необходимо считать как 9 метров всасывание воды будет не возможно Установите насосную станцию в помещении либо на улице на ровной горизонтальной твердой площадке в проветриваемом и защищенном от воздействия непогоды месте Обеспечьте герметичность гидравлической системы При попадании воздуха правильная работа насосной станции будет не возможна Включать насос можно только в сеть имеющую заземление Подключение должно осуществляться через отдельный выключатель автомат с номинальным током не превышающим номинальный ток насоса более чем в 1 5 раза Для включения и выключения станции используйте выключатель 5 рис 1 6 Схема стационарного монтажа насосной станции Рис 2 1 Водоразборный трубопровод в который осуществляется подача воды 2 Обратный клапан рекомендуется 3 Кран для начальной заливки системы рекомендуется 4 Всасывающий трубопровод 5 Обратный клапан с фильтром 6 Высота всасывания не более 8 метров 7 Глубина погружения водозаборной части не более 0 5 метра
