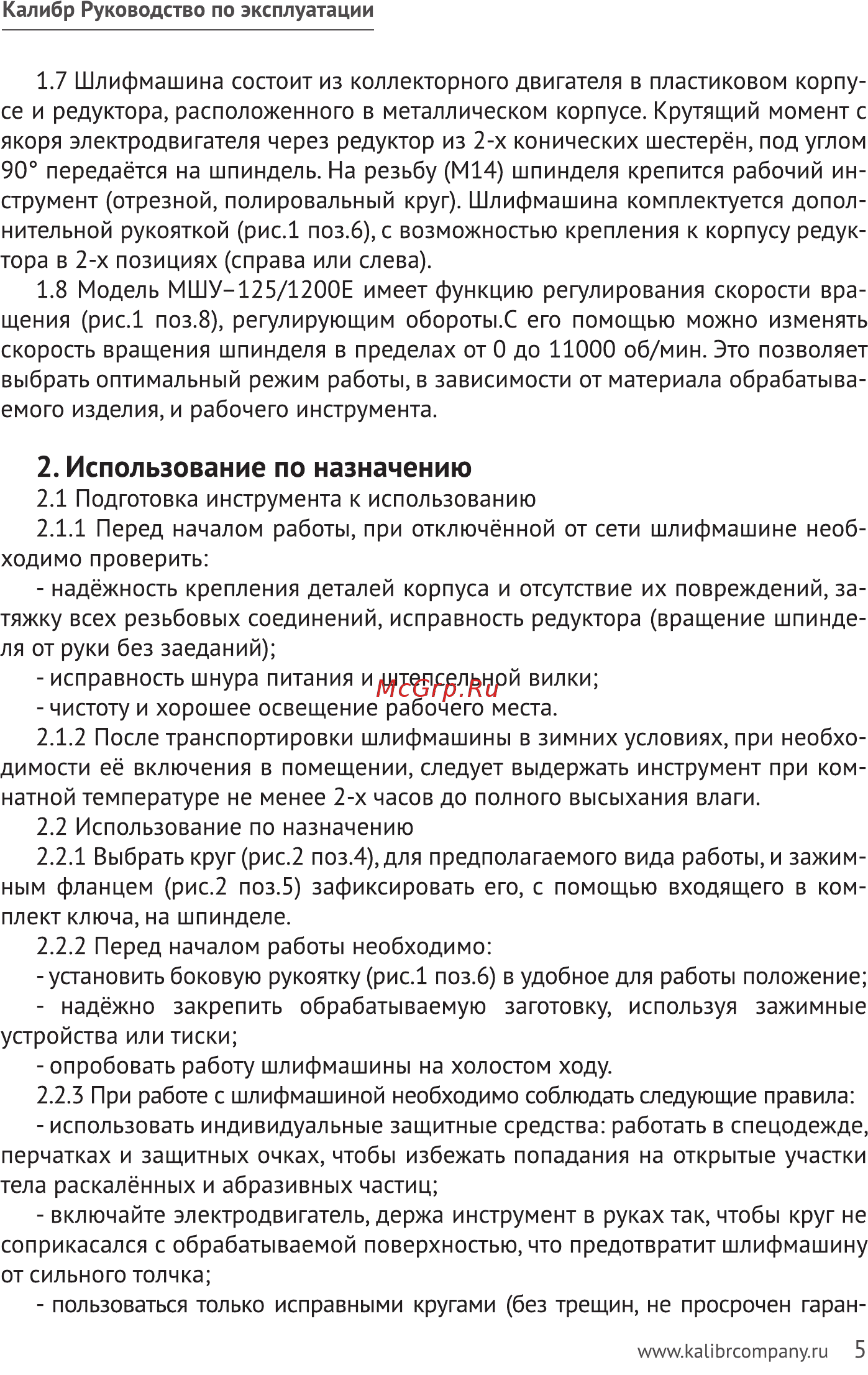

Калибр Руководство по эксплуатации 1 7 Шлифмашина состоит из коллекторного двигателя в пластиковом корпу се и редуктора расположенного в металлическом корпусе Крутящий момент с якоря электродвигателя через редуктор из 2 х конических шестерён под углом 90 передаётся на шпиндель На резьбу М14 шпинделя крепится рабочий ин струмент отрезной полировальный круг Шлифмашина комплектуется допол нительной рукояткой рис 1 поз 6 с возможностью крепления к корпусу редук тора в 2 х позициях справа или слева 1 8 Модель МШУ 125 1200Е имеет функцию регулирования скорости вра щения рис 1 поз 8 регулирующим обороты С его помощью можно изменять скорость вращения шпинделя в пределах от 0 до 11000 об мин Это позволяет выбрать оптимальный режим работы в зависимости от материала обрабатыва емого изделия и рабочего инструмента 2 Использование по назначению 2 1 Подготовка инструмента к использованию 2 1 1 Перед началом работы при отключённой от сети шлифмашине необ ходимо проверить надёжность крепления деталей корпуса и отсутствие их повреждений за тяжку всех резьбовых соединений исправность редуктора вращение шпинде ля от руки без заеданий исправность шнура питания и штепсельной вилки чистоту и хорошее освещение рабочего места 2 1 2 После транспортировки шлифмашины в зимних условиях при необхо димости её включения в помещении следует выдержать инструмент при ком натной температуре не менее 2 х часов до полного высыхания влаги 2 2 Использование по назначению 2 2 1 Выбрать круг рис 2 поз 4 для предполагаемого вида работы и зажим ным фланцем рис 2 поз 5 зафиксировать его с помощью входящего в ком плект ключа на шпинделе 2 2 2 Перед началом работы необходимо установить боковую рукоятку рис 1 поз 6 в удобное для работы положение надёжно закрепить обрабатываемую заготовку используя зажимные устройства или тиски опробовать работу шлифмашины на холостом ходу 2 2 3 При работе с шлифмашиной необходимо соблюдать следующие правила использовать индивидуальные защитные средства работать в спецодежде перчатках и защитных очках чтобы избежать попадания на открытые участки тела раскалённых и абразивных частиц включайте электродвигатель держа инструмент в руках так чтобы круг не соприкасался с обрабатываемой поверхностью что предотвратит шлифмашину от сильного толчка пользоваться только исправными кругами без трещин не просрочен гаранwww kalibrcompany ru 5
