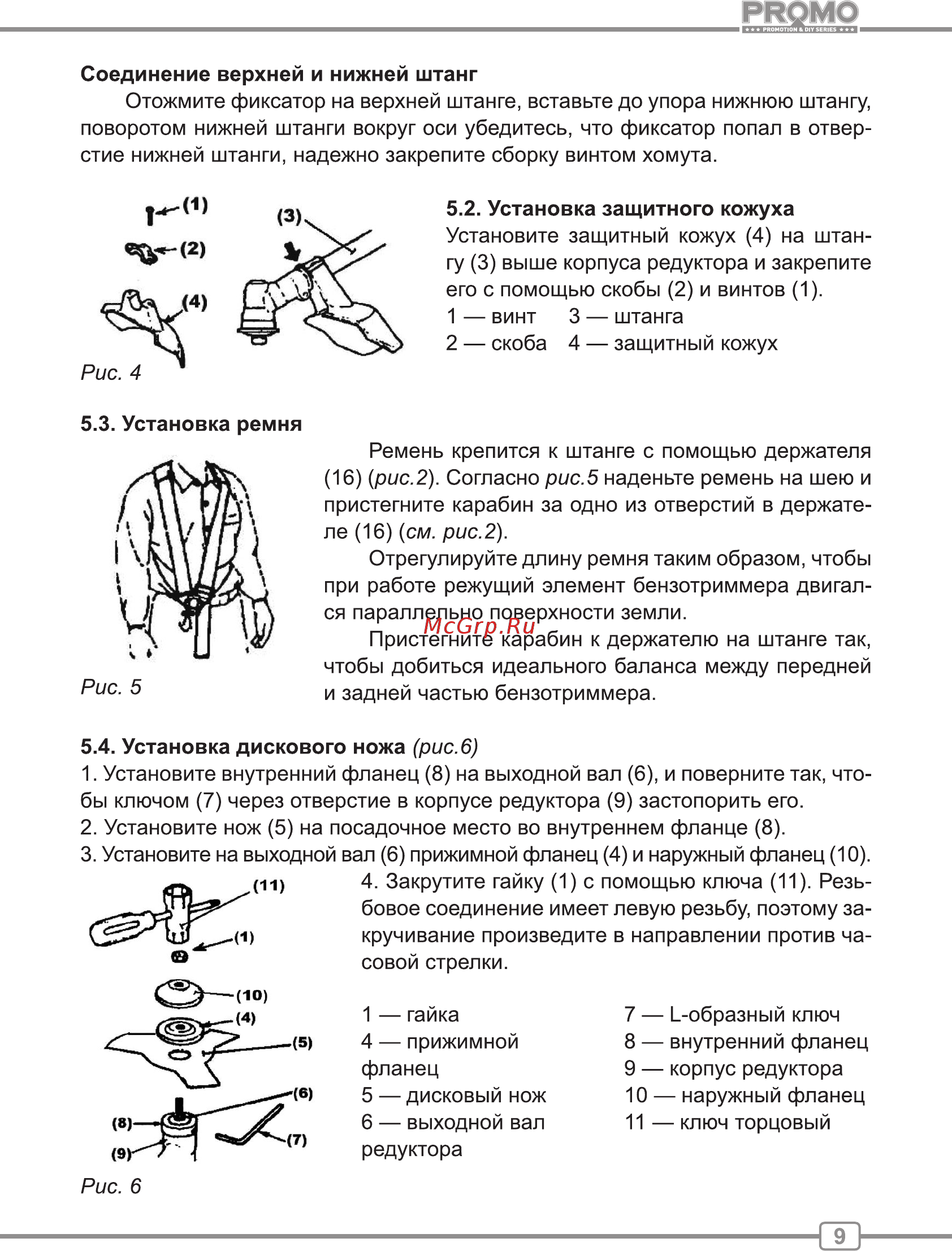

Соединение верхней и нижней штанг Отожмите фиксатор на верхней штанге вставьте до упора нижнюю штангу поворотом нижней штанги вокруг оси убедитесь что фиксатор попал в отвер стие нижней штанги надежно закрепите сборку винтом хомута 5 2 Установка защитного кожуха Установите защитный кожух 4 на штан гу 3 выше корпуса редуктора и закрепите его с помощью скобы 2 и винтов 1 1 винт 3 штанга 2 скоба 4 защитный кожух 5 3 Установка ремня Рис 5 Ремень крепится к штанге с помощью держателя 16 рис 2 Согласно рис 5 наденьте ремень на шею и пристегните карабин за одно из отверстий в держате ле 16 см рис 2 Отрегулируйте длину ремня таким образом чтобы при работе режущий элемент бензотриммера двигал ся параллельно поверхности земли Пристегните карабин к держателю на штанге так чтобы добиться идеального баланса между передней и задней частью бензотриммера 5 4 Установка дискового ножа рис 6 1 Установите внутренний фланец 8 на выходной вал 6 и поверните так что бы ключом 7 через отверстие в корпусе редуктора 9 застопорить его 2 Установите нож 5 на посадочное место во внутреннем фланце 8 3 Установите на выходной вал 6 прижимной фланец 4 и наружный фланец 10 4 Закрутите гайку 1 с помощью ключа 11 Резь бовое соединение имеет левую резьбу поэтому за кручивание произведите в направлении против ча совой стрелки 1 гайка 4 прижимной фланец 5 дисковый нож 6 выходной вал редуктора Рис 6 7 Ь образный ключ 8 внутренний фланец 9 корпус редуктора 10 наружный фланец 11 ключ торцовый
