Диолд МЭВ-0,34 МФ Инструкция по эксплуатации онлайн

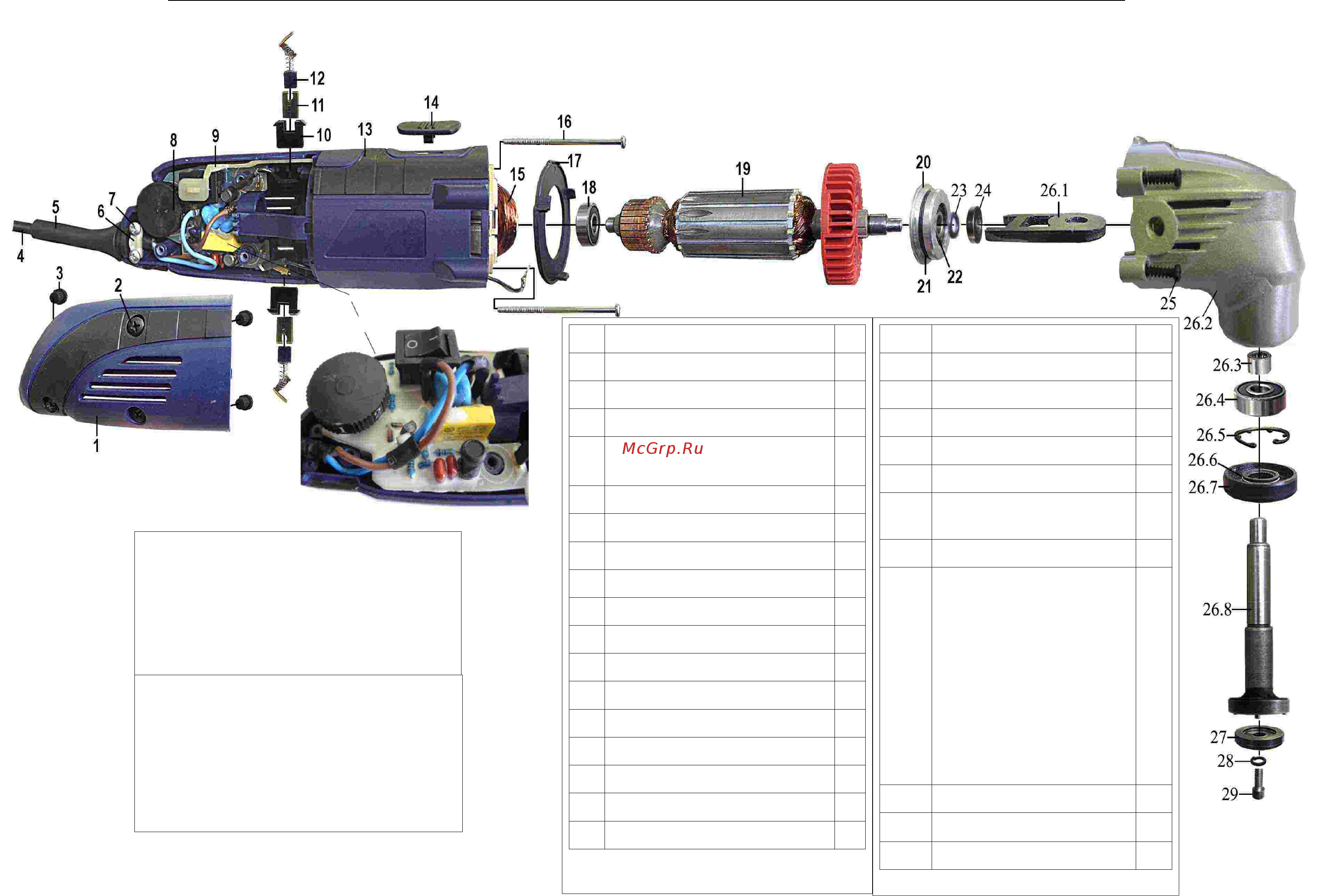

Перечень основных деталей и узлов машины ручной электрической вибрационной МЭВ-0,34 МФ
18 Подшипник 607 RS 1
19 Якорь 1
20 Фланец подшипника 1
21 Кольцо резиновое 1
22 Подшипник 608 RS 1
23 Шайба (5х9х1.8) 1
24 Подшипник специальный
(5х16х5)
1
25 Винт 4.5х22 саморез 4
26
26.1
26.2
26.3
26.4
26.5
26.6
26.7
26.8
Корпус редуктора в
сборе
Шатун
Корпус редуктора
Подшипник роликовый
Подшипник 6000 RS
Кольцо стопорное
внутренние Ø27
Кольцо пружинное
Кольцо пылезащитное
Шпиндель
1
1
1
1
1
1
1
1
27 Фланец 1
28
Кольцо пружинное Ø5
1
29 Винт м6х16 1
П. Наименование К.
1 Крышка 1
2 Винт 4,5х16 саморез 3
3 Упор резиновый 3
4
Электрошнур L=2 м; 2х0,75
мм
1
5 Трубка защитная 1
6 Пластина прижимная 1
7 Винт 3х12 саморез 2
8 Плата регулировки скорости 1
9 Рычаг выключателя 1
10 Корпус щеткодержателя 2
11 Щеткодержатель 2
12 Щетка (5х8х9) 2
13 Корпус электродвигателя 1
14 Клавиша выключателя 1
15 Статор 1
16 Винт 3х65 саморез 2
17 Диафрагма 1
Утверждаю
Технический директор
______________ Анисенков О.А.
«__»_________ 2013 г.
Начальник Технического отдела:
Петров В.Г.
Инженер-конструктор:
Яковенков И.К.
