5
Очистите все поверхности,
обработанные антикоррозионной
смазкой, слабым растворителем.
Для удобства транспортировки
станок не собран полностью.

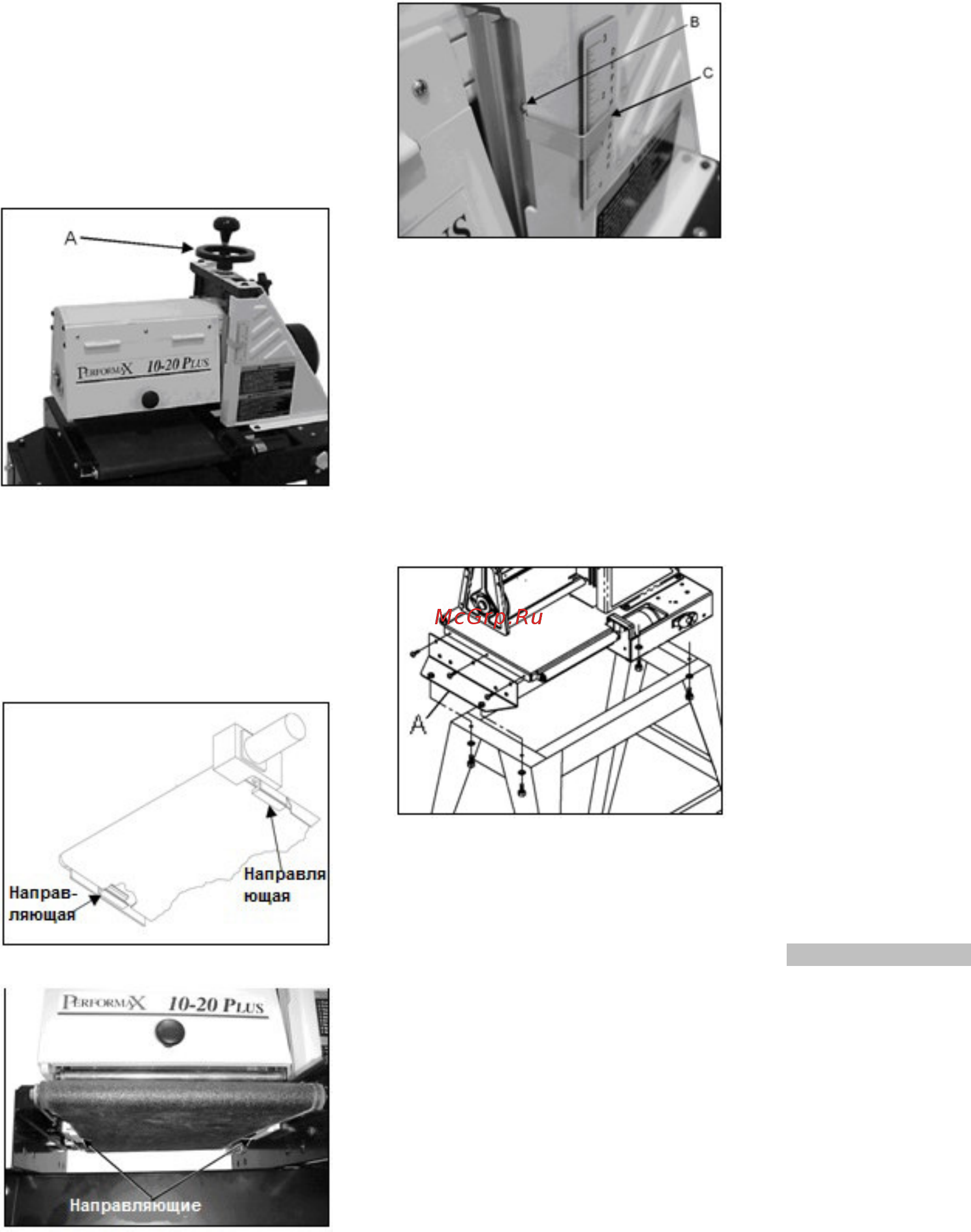

Прикрепите маховик (A, Рис. 2) к
винту регулировки высоты и
затяните его.
Рис. 2
Прикрепите ручку (Рис. 1) к
маховику регулировки высоты.
Установите направляющие
подающей ленты (Рис. 3 и 4) на
нижней стороне системы подачи.
Это значительно облегчит
регулировку подающей ленты.
Рис. 3
Рис. 4
Установите шлифовальную бумагу
(см. часть 6.1).
Опускайте шлифовальный барабан,
пока он не коснется подающей
ленты.
Ослабьте винт (B, Рис. 5) и
установите указатель (C) на ноль на
шкале высоты.
Рис. 5
Установка на опционном стенде
(Артикул: 608004)
Соберите стенд (выставьте уровень,
затяните все болты).
Чтобы установить шлифовальный
станок на стенд, опорная плита (A,
Рис. 6) должна быть прикреплена
лицевой стороной наружу, как
показано на рисунке.
Рис. 6
Для крепления используйте четыре
болта и шайбы, поставляемые в
комплекте для сборки. Закрутите их
с внутренней стороны (избегайте
поворота основания станка, так как
это влияет на работу подающей
ленты).
4.3 Подключение к сети
Подключение к сети и
использование удлинителей должно
соответствовать действующим
нормам.
Напряжение сети должно
соответствовать информации на
табличке станка.
Предохранители должны быть
рассчитаны на 16 А.
Используйте только силовые кабели
с маркировкой H07RN-F.
Подключение и ремонт электросети
должен производиться только
квалифицированными электриками.
При перегрузке станка происходит
автоматическое отключение
двигателя. Примерно через 2
минуты двигатель остынет и может
быть снова запущен.
ВНИМАНИЕ: Станок включится
после сброса кнопки перегрузки.
4.4 Подключение к вытяжной
установке
Перед началом работы станок
следует подключить к вытяжной
системе. Вытяжная система должна
включаться автоматически при
включении шлифовального станка.
Скорость потока воздуха при
диаметре вытяжного штуцера 100
мм должна составлять 20 м/с.
Гибкие шланги должны быть
изготовлены из жаростойкого
материала и подключены к
заземлению станка.
4.5 Запуск станка
Запуск станка происходит при
нажатии зеленой кнопки на коробке
управления. Красная кнопка на
коробке управления – остановка
двигателя.
Ручка регулировки подачи - для
запуска подающей ленты и выбора
подачи от 0 до 100% (0-3 м/мин).
Ручка регулировки высоты – для
подъема и опускания
шлифовального барабана на
требуемую высоту.
5. Работа на станке
Правильная позиция оператора:
Для подачи заготовки в станок
встаньте с боку от станка лицом к
месту подачи заготовки.
Обращение с заготовкой:
Подавайте заготовку со стороны
загрузки против направления
вращения барабана. Заготовка
автоматически будет подаваться
через станок.
Подавайте заготовку толстой
стороной вперед, вогнутой стороной
вниз.
Не производите обработку
заготовок, которые сильно
перекручены, изогнуты или с сильно
различающейся толщиной.
Запрещается обработка заготовок
длиной менее 60 мм.
